Notions de fonctionnement

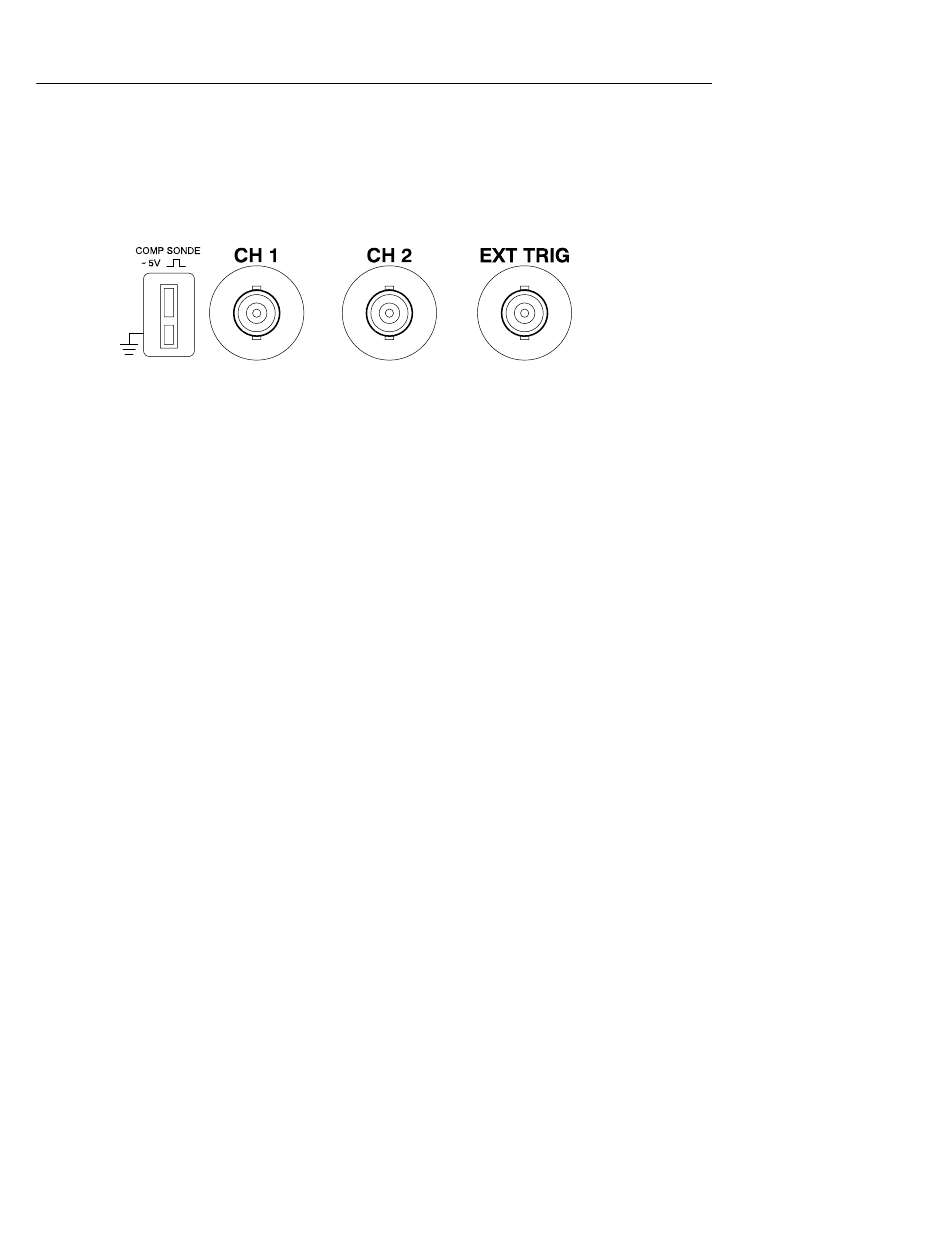

Connecteurs

COMP SONDE.
tension. Ce connecteur permet de faire correspondre électriquement
la sonde au circuit d'entrée (cf. page 6).
La prise de terre de la compensation de la sonde et les blindages
BNC sont connectés à une prise de terre. Ne branchez pas de source
de tension sur ces terminaux mis à la terre.
CH 1 et CH 2.
EXT TRIG. Connecteur d'entrée pour source de déclenchement
externe. Utilisez le menu de déclenchement pour sélectionner la
source désirée.
18
Terre et sortie de la compensation de la sonde de
Connecteurs d'entrée pour affichage de signaux.
Manuel de l'utilisateur TDS 210 et TDS 220
