Exemples d'application
Vous devez à présent mesurer la largeur de chaque impulsion
affichée. Vous pouvez utiliser la fonction de fenêtrage pour
sélectionner une impulsion à mesurer. Procédez comme suit pour
mesurer, par exemple, la deuxième impulsion :
1. Appuyez sur le bouton MESURE.
2. Appuyez sur le bouton CH 1, puis sur le bouton écran Sélection
mesure pour ch 1.
3. Sélectionnez la mesure Largeur positive.
4. Appuyez sur le bouton Fenêtrage.
5. Sélectionnez Fenêtre curs. barre V pour choisir un fenêtrage de
mesure ayant recours aux curseurs.
6. Placez un curseur à gauche et un à droite de la deuxième
impulsion.

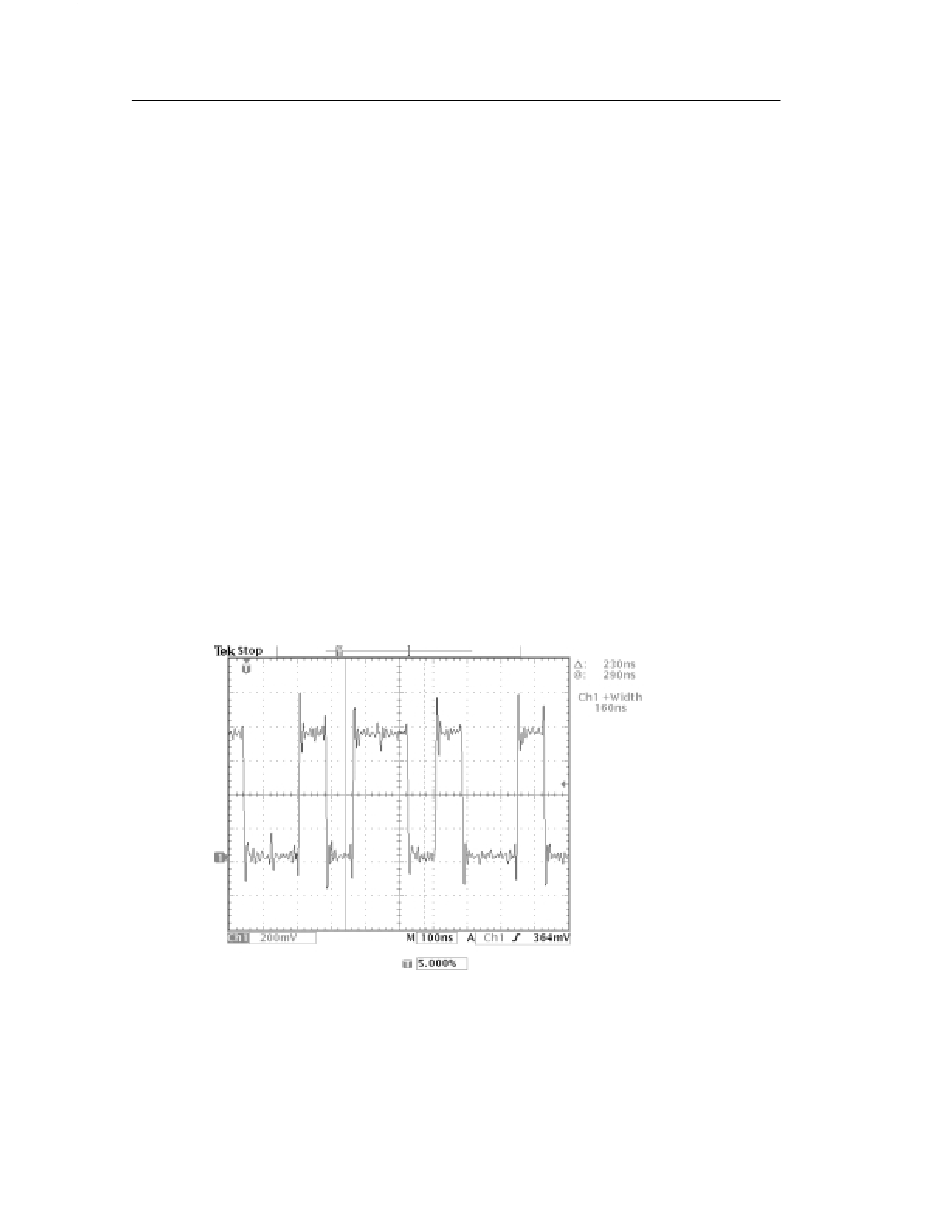

L'oscilloscope affiche la mesure de largeur (160 ns) pour la
deuxième impulsion.
2–8
Série TDS3000. Manuel de l'utilisateur
