Une fois que l'événement de déclenchement A est reconnu,
l'oscilloscope commence à compter les événements de déclenche-
ment B. Toutefois, pour que le premier événement B soit compté, cet
événement doit être constitué à la fois d'un front de polarité opposée
et du front qui est compté. Le front de polarité opposée doit avoir
lieu au moins 5 ns après l'événement d'armement du déclenchement
A. Si cette condition n'est pas remplie, l'oscilloscope ne compte pas
le premier événement, ce qui donne un déclenchement sur

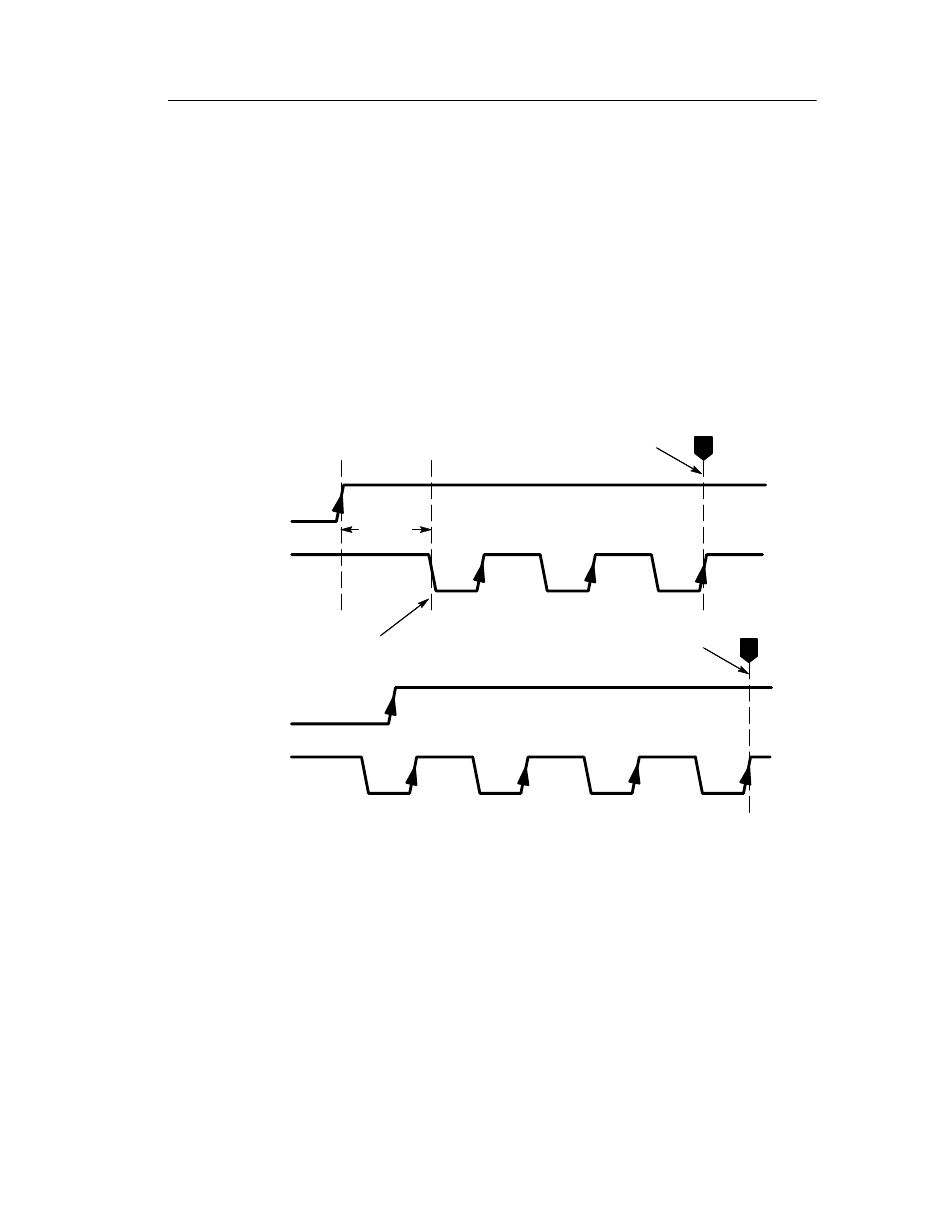

l'événement n+1. Voir la figure suivante, où n=3 et les pentes de
déclenchement A et B sont définies comme front montant.
Evénement
d'armement A
Evénement de
déclenchement B
(soit n=3)
Front de polarité opposée
Evénement
d'armement A
Evénement de
déclenchement B
(soit n=3)
Série TDS3000. Manuel de l'utilisateur
≥5 ns
1
1
2
Commandes de déclenchement
Point de
T
déclenchement
2
3
Point de
déclenchement
3
T
4 (n+1)
3–53
