Réglages horizontaux

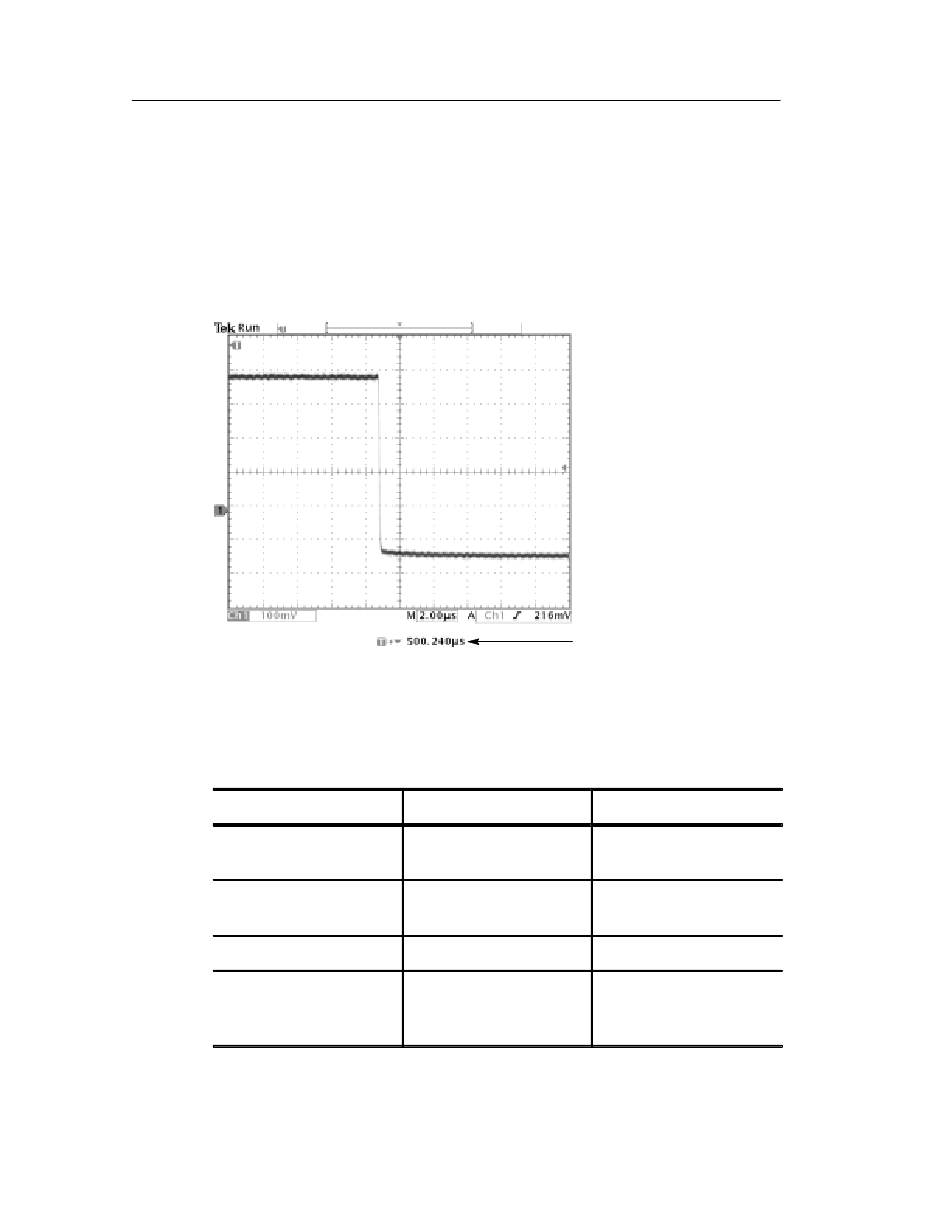

Dans l'exemple d'écran ci-dessous, les marqueurs de déclenchement
indiquent que le point de déclenchement se situe avant le signal
acquis. Le temps de retard, indiqué sur l'affichage, est le temps
séparant le point de déclenchement du point d'expansion (centre de
l'écran).
L'interaction entre le retard et d'autres fonctions est résumée au
tableau suivant.
Fonction
Point de déclenchement
Point d'expansion
ECHELLE horizontale
POSITION horizontale
3–28
Affichage du temps
de retard
Retard désactivé
Tout point dans les
limites du signal acquis
Identique au point de
déclenchement
Règle la base de temps
Règle la position de
déclenchement dans
le signal acquis
Série TDS3000. Manuel de l'utilisateur
Retard activé
Peut se produire avant le
signal acquis
Toujours au centre de
l'écran
Règle la base de temps
Règle le temps de retard
