Appendix E: Vérification de performance
Vérification de la précision de la fréquence d'échantillonnage et temps
de retard
Ce test vérifie la précision de la base de temps.

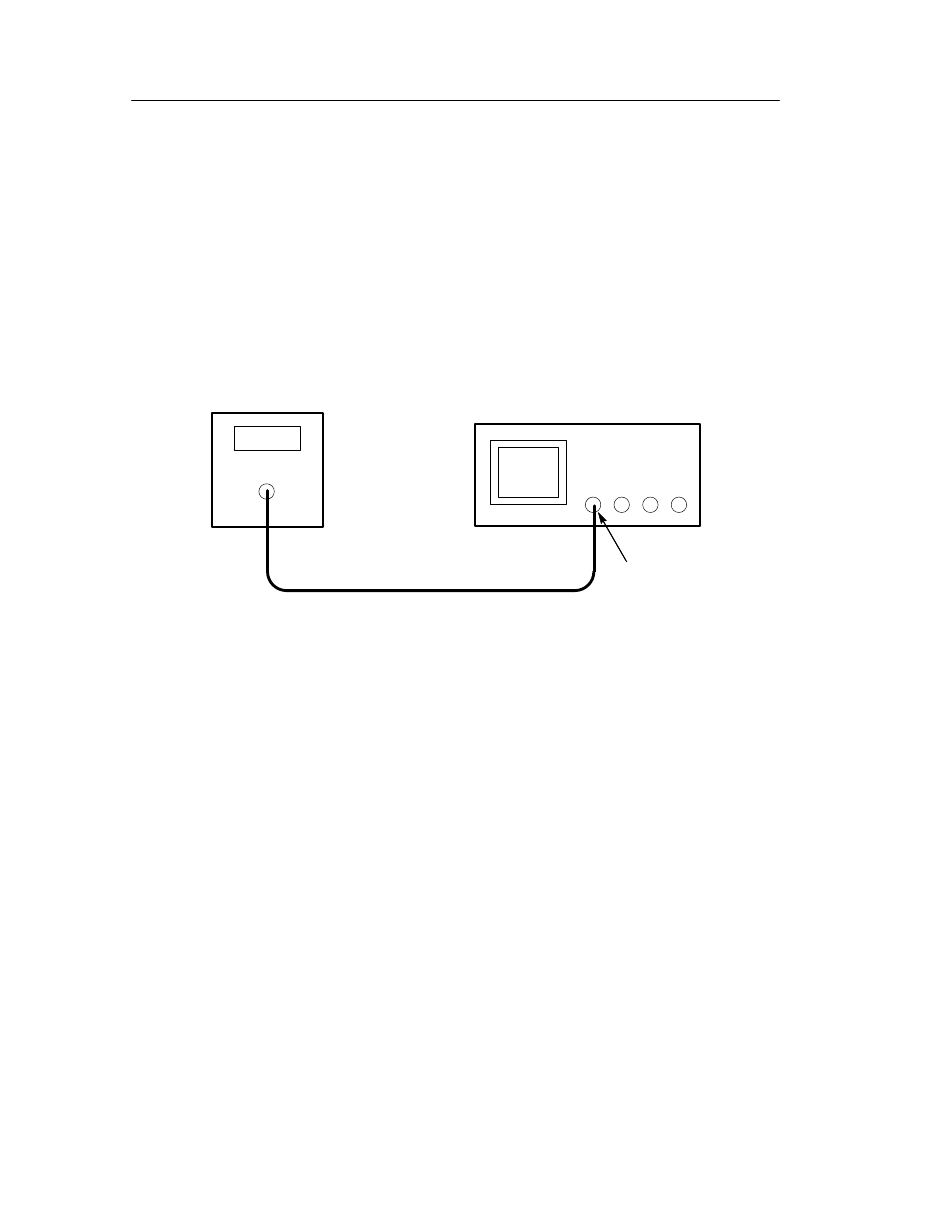

1. Branchez la sortie du générateur d'ondes sinusoïdales nivelées
sur l'entrée Voie 1 de l'oscilloscope (voir schéma ci-dessous).
Générateur de
signal horaire
2. Appuyez sur le bouton menu ENREG./RAPPEL.
3. Appuyez sur le bouton écran Rappel config usine, puis appuyez
sur le bouton écran OK confirmation init. usine.
4. Réglez la période du générateur de signaux horaires sur 10 ms.
Utilisez un signal horaire à front montant rapide.
5. Si elle est ajustable, réglez l'amplitude du signal horaire sur
environ 1 V
6. Appuyez sur le bouton RETARD pour désactiver le retard.
7. Appuyez sur le bouton MENU vertical.
8. Appuyez sur le bouton écran Couplage et sélectionnez une
résistance d'entrée de 50 W.
E–16
Oscilloscope de la série TDS3000
.
p-p
Série TDS3000. Manuel de l'utilisateur
Voie 1
