Utilisation de la fonction
fenêtre pour afficher les
détails du signal
Manuel de l'utilisateur de l'oscilloscope TBS1000
Vous pouvez utiliser la fonction fenêtre (zoom) pour examiner une partie
spécifique d'un signal sans modifier l'affichage principal.

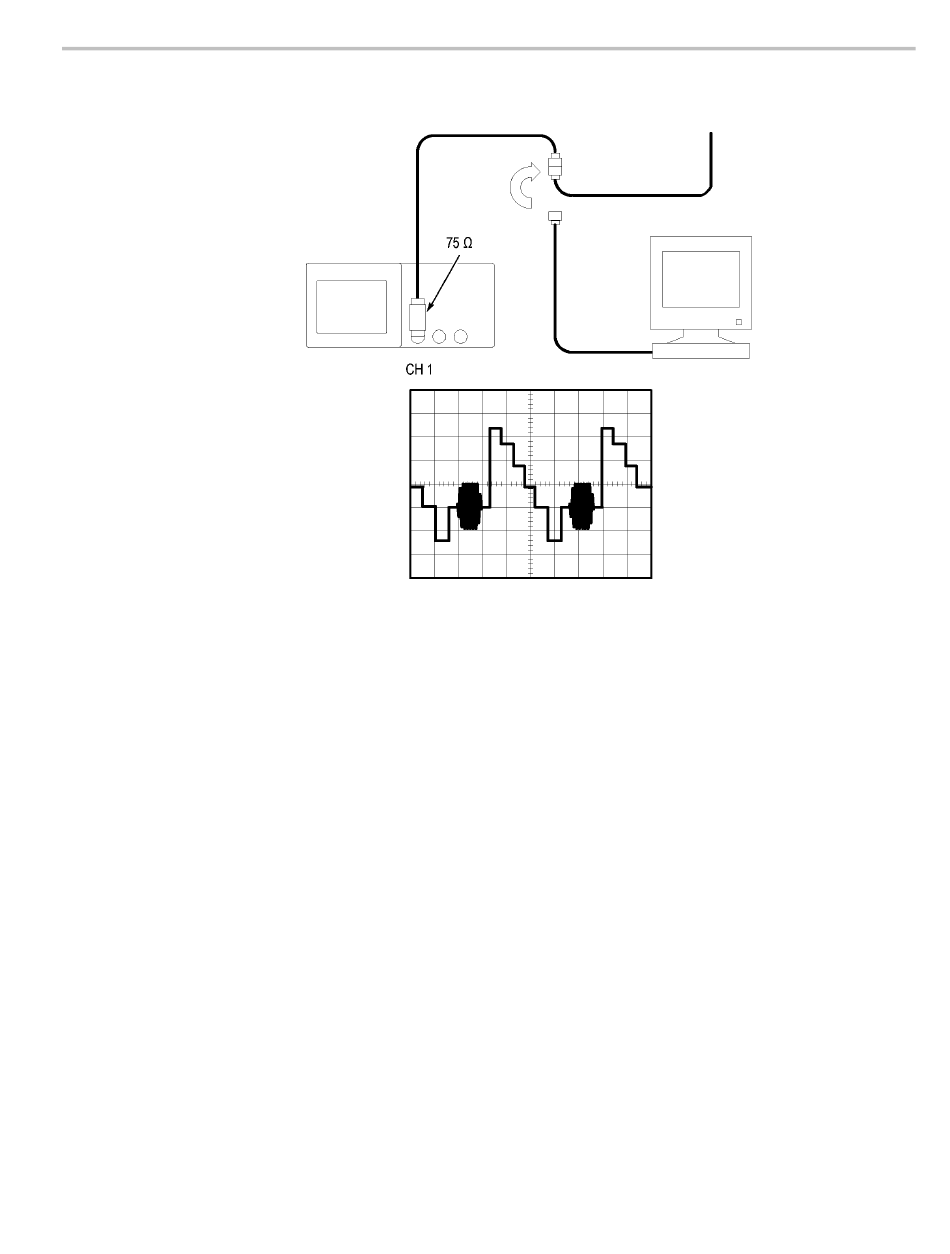

Si vous souhaitez afficher la salve couleur du signal précédent de manière plus
détaillée sans modifier l'affichage principal, procédez comme suit :
1. Appuyez sur le bouton Horiz pour afficher le menu Horizontal et sélectionnez
l'option Base de temps principale.
2. Appuyez sur le bouton d'option Zone retardée.
3. Tournez le bouton Horizontal, Echelle (secondes/division) et sélectionnez
500 ns. Il s'agit du réglage en secondes/division de l'affichage étendu.
4. Tournez le bouton Horizontal, Position pour positionner la fenêtre autour de
la portion du signal que vous souhaitez étendre.
Exemples d'application
Signal vidéo entrant
51
