Fonctions mathématiques FFT

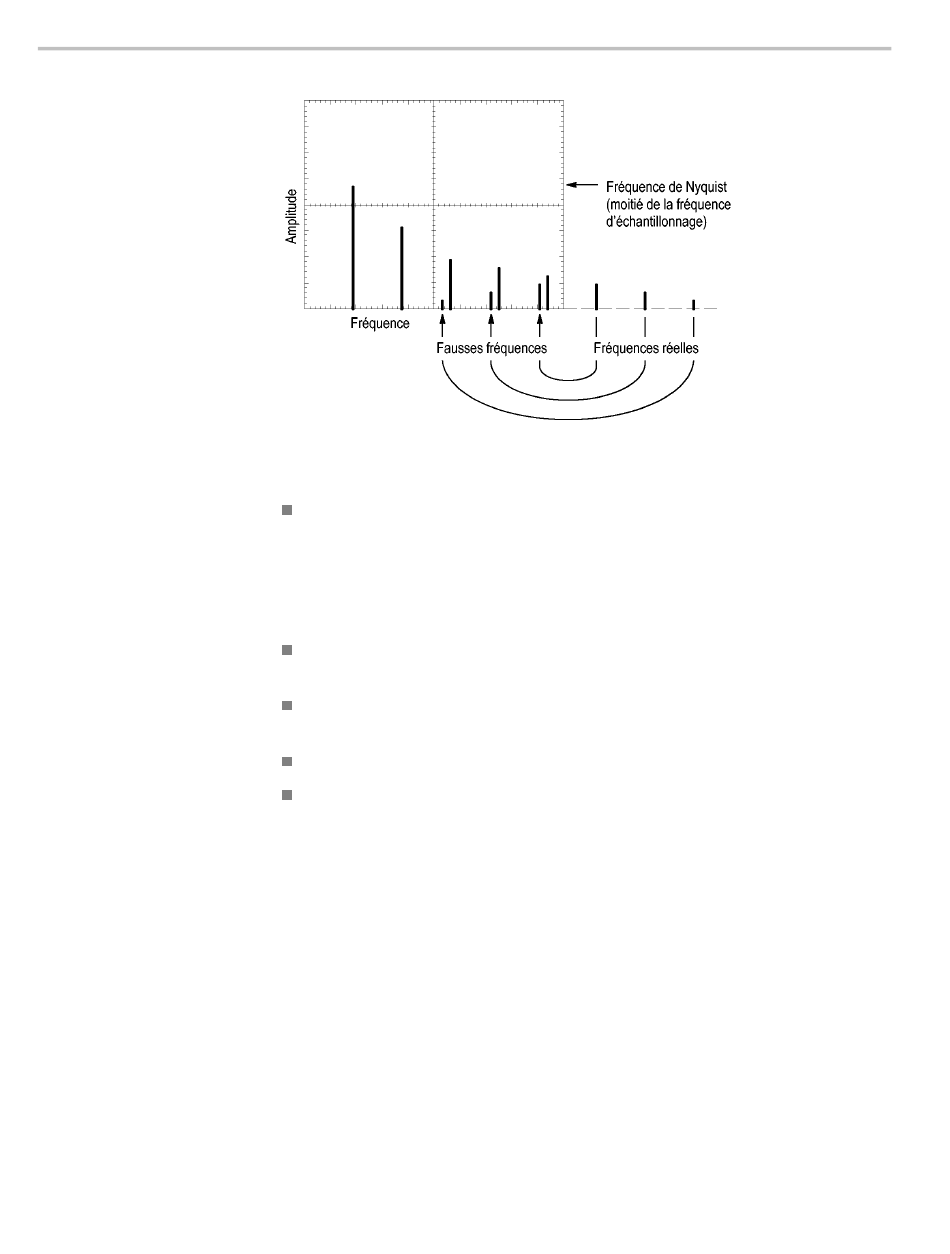

Elimination des fausses
fréquences

Agrandissement et positionnement d'un spectre FFT

Position et zoom
horizontaux
64
Pour éliminer les fausses fréquences, essayez les solutions suivantes :
Tournez le bouton Horizontal, Echelle (secondes/division) pour régler
la fréquence d'échantillonnage sur une valeur plus rapide. Puisque
vous augmentez la fréquence de Nyquist en augmentant la fréquence
d'échantillonnage, les composantes de fausses fréquences apparaissent à la
fréquence appropriée. Si trop de composantes de fréquence s'affichent à
l'écran, vous pouvez utiliser l'option FFT Zoom pour agrandir le spectre FFT.
Si vous n'avez pas besoin d'afficher les composantes de fréquence supérieures
à 20 MHz, activez l'option Limite de bande passante.
Placez un filtre externe sur le signal source pour limiter la bande passante du
signal source aux fréquences inférieures à la fréquence de Nyquist.
Identifiez et ignorez les fréquences repliées.
Utilisez le zoom et les curseurs pour agrandir et mesurer le spectre FFT.
Vous pouvez agrandir le spectre FFT et utiliser les curseurs pour le mesurer.
L'oscilloscope comprend une option FFT Zoom qui permet d'effectuer des
agrandissements horizontalement. Pour agrandir verticalement, vous pouvez
utiliser les réglages verticaux.
L'option FFT Zoom vous permet d'agrandir horizontalement le spectre FFT sans
modifier la fréquence d'échantillonnage. Les facteurs de zoom sont X1 (par
défaut), X2, X5 et X10. Lorsque le facteur de zoom est X1 et que le signal est
centré sur le réticule, la ligne du réticule située le plus à gauche correspond à 0 Hz
et celle du réticule le plus à droite à la fréquence de Nyquist.
Manuel de l'utilisateur de l'oscilloscope TBS1000
