Démarrage
Sécurité de la sonde
Assistant Test de sonde de tension
4
Vérifiez les valeurs nominales des sondes avant de les utiliser et respectez ces
valeurs.

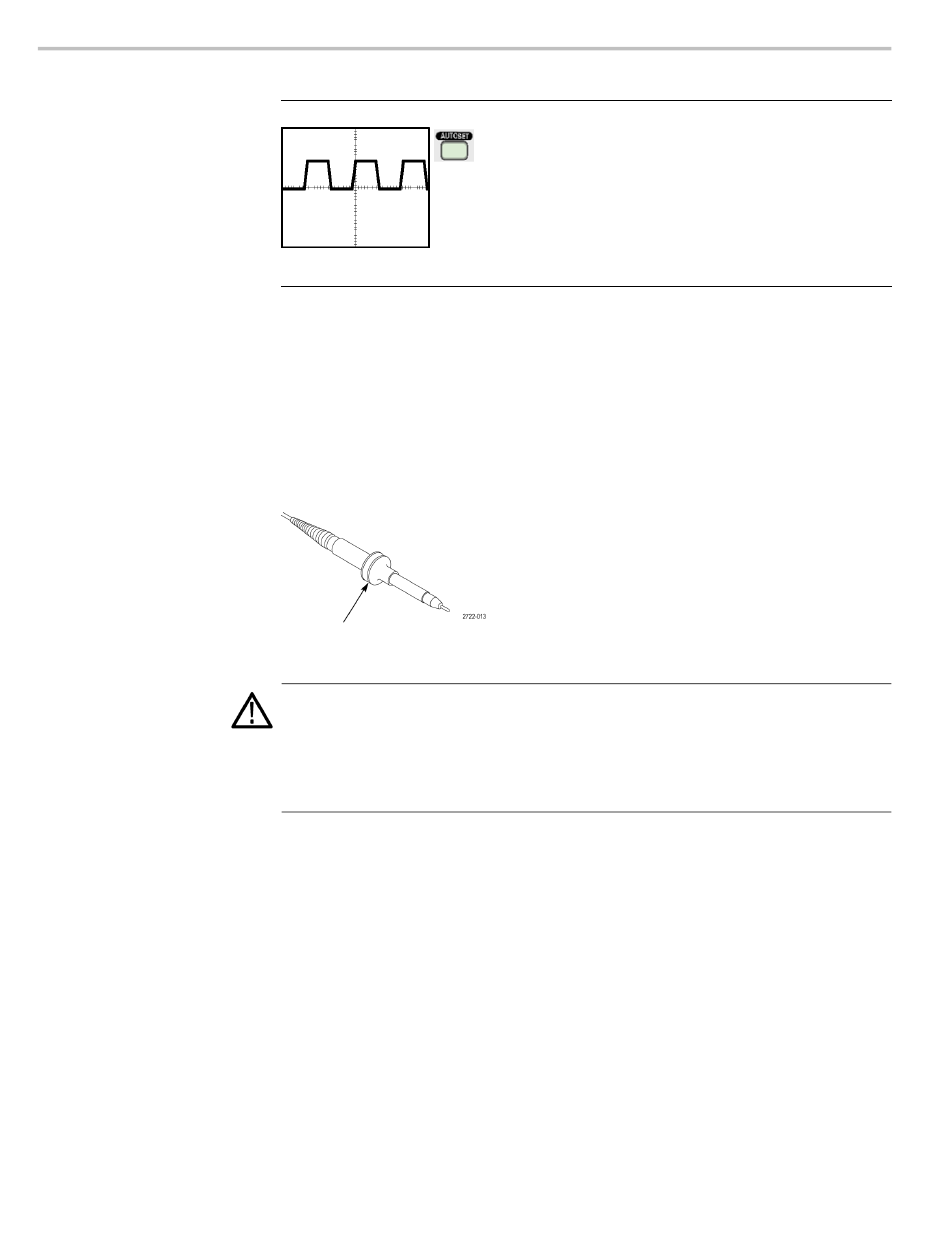

Un manchon entourant le corps de la sonde TPP0101/TPP0201 protège les doigts
contre tout choc électrique.
Protège-doigts
AVERTISSEMENT.
Pour éviter tout choc électrique lors de l'utilisation de la
sonde, gardez vos doigts derrière le manchon entourant le corps de la sonde.
Pour éviter tout choc électrique lors de l'utilisation de la sonde, ne touchez
aucune partie métallique de la tête de sonde lorsque celle-ci est branchée sur
une source de tension.
Raccordez la sonde à l'oscilloscope et la borne de mise à la terre à la masse avant
de prendre des mesures.
L'assistant Test de sonde permet de vérifier rapidement le bon fonctionnement
d'une sonde de tension. Il ne prend pas en charge les sondes de courant.
L'assistant vous permet de régler la compensation des sondes de tension
(généralement à l'aide d'un tournevis sur le corps ou un connecteur de la sonde)
et de définir le facteur d'atténuation de chaque voie, comme dans l'option 1 ►
Sonde ► Tension ► Atténuation.
3.
Appuyez sur le bouton AutoSet. Au bout de
quelques secondes, une onde carrée de 5 V crête
à crête à 1 kHz doit s'afficher à l'écran.
Appuyez deux fois sur le bouton de menu 1 de
la voie 1 sur le panneau avant pour supprimer la
voie 1, puis appuyez sur le bouton de menu 2 de
la voie 2 pour afficher la voie 2 ; enfin, répétez
les étapes 2 et 3. Pour les modèles à 4 voies,
répétez pour les voies 3 et 4.
Manuel de l'utilisateur de l'oscilloscope TBS1000
