Exemples d'application
Mesure du retard de propagation
46

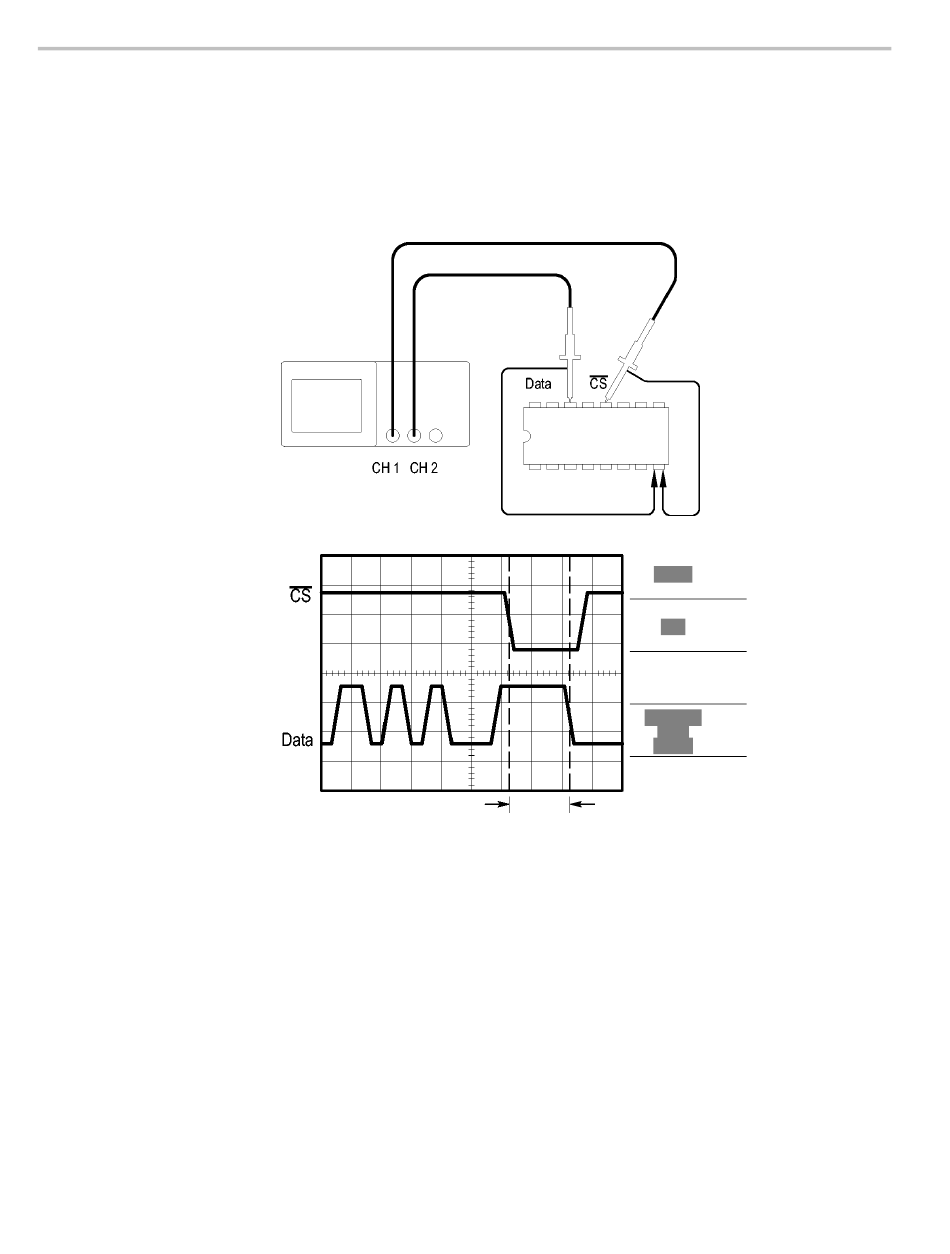

Vous suspectez que la synchronisation de mémoire du circuit d'un microprocesseur
est marginale. Configurez l'oscilloscope pour mesurer le retard de propagation
entre le signal de sélection du circuit et la sortie de données du périphérique de
mémoire.
Pour configurer la mesure du retard de propagation, procédez comme suit :
1. Appuyez sur le bouton AutoSet pour déclencher un affichage stable.
2. Réglez les commandes horizontales et verticales pour optimiser l'affichage.
3. Appuyez sur le bouton Curseurs pour afficher le menu Curseurs.
4. Appuyez sur Type ► Temps.
5. Appuyez sur Source ► CH1.
6. Appuyez sur le bouton d'option Curseur 1.
7. Tournez le bouton multifonctionnel pour placer le curseur sur le front actif du
signal de sélection du circuit.
Type
Temps
Source
CH1
Δt 20 ns
1/Δt 50 MHz
ΔV 0,28 V
Curseur 1
50 ns
-0,20 V
Curseur 2
70 ns
0,08 V
Manuel de l'utilisateur de l'oscilloscope TBS1000
