Compréhension des fonctions de l'oscilloscope
Position
Pente et Niveau
24
Pour utiliser le couplage de déclenchement, appuyez sur le bouton Trig Menu
(Menu Déclench.), sélectionnez un déclenchement sur front ou sur impulsion et
sélectionnez une option de couplage.
REMARQUE.
Le couplage de déclenchement n'affecte que le signal transmis au
système de déclenchement. Il n'affecte ni la bande passante, ni le couplage du
signal affiché à l'écran.
Pour afficher le signal conditionné passant dans le circuit de déclenchement,
appuyez sur le bouton Visualisation de Trig et maintenez-le enfoncé.
Le réglage de la commande de position horizontale permet de représenter le temps
qui s'est écoulé entre le déclenchement et le centre de l'écran. Reportez-vous
aux Informations sur l'échelle horizontale et la position horizontale et sur le
pré-déclenchement pour des informations sur la façon d'utiliser cette commande
afin de positionner le déclencheur. (Voir page 26, Informations sur l'échelle
horizontale et la position horizontale et sur le pré-déclenchement.)
Les commandes Pente et Niveau vous permettent de définir le déclenchement.
L'option Pente (type de déclenchement sur front uniquement) vous permet de
déterminer si l'oscilloscope trouve le point de déclenchement sur le front montant
ou descendant du signal. Le bouton Niveau Trigger permet de spécifier le point
de déclenchement sur le front.

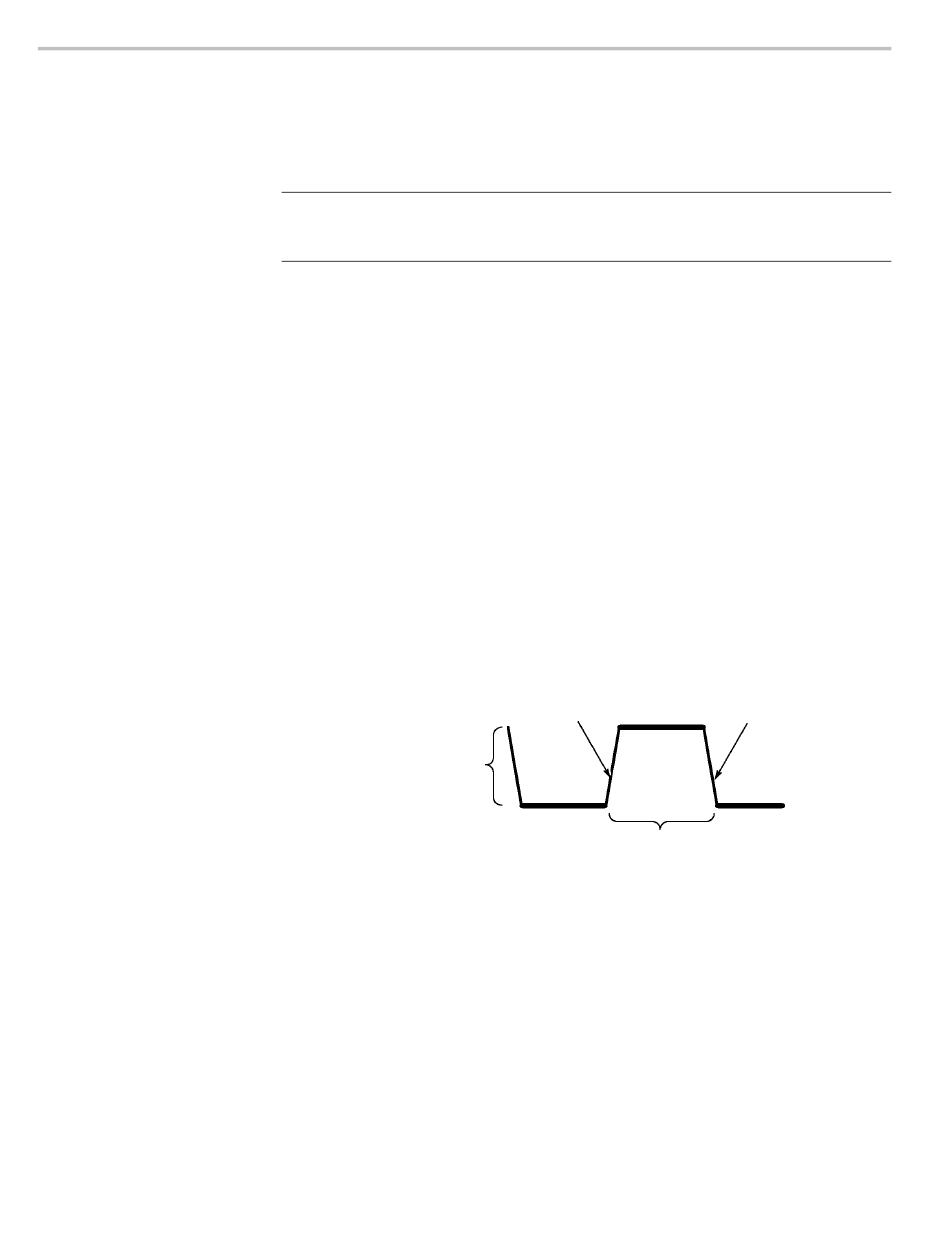

Le niveau de déclenchement
peut être ajusté verticalement
Front montant
Le déclenchement peut être montant ou descendant
Manuel de l'utilisateur de l'oscilloscope TBS1000
Front descendant
