Compréhension des fonctions de l'oscilloscope
et la position horizontale et sur le pré-déclenchement pour des
informations sur la façon d'utiliser cette commande afin de positionner
le déclencheur. (Voir page 31, Informations sur l'échelle horizontale et
la position horizontale et sur le pré-déclenchement.)

Pente et Niveau

Les commandes Pente et Niveau vous permettent de définir le mode
de déclenchement. L'option Pente (type de déclenchement sur front
uniquement) vous permet de déterminer si l'oscilloscope trouve le
point de déclenchement sur le front montant ou descendant du signal.
La molette TRIGGER NIVEAU permet de spécifier le point de
déclenchement sur le front.

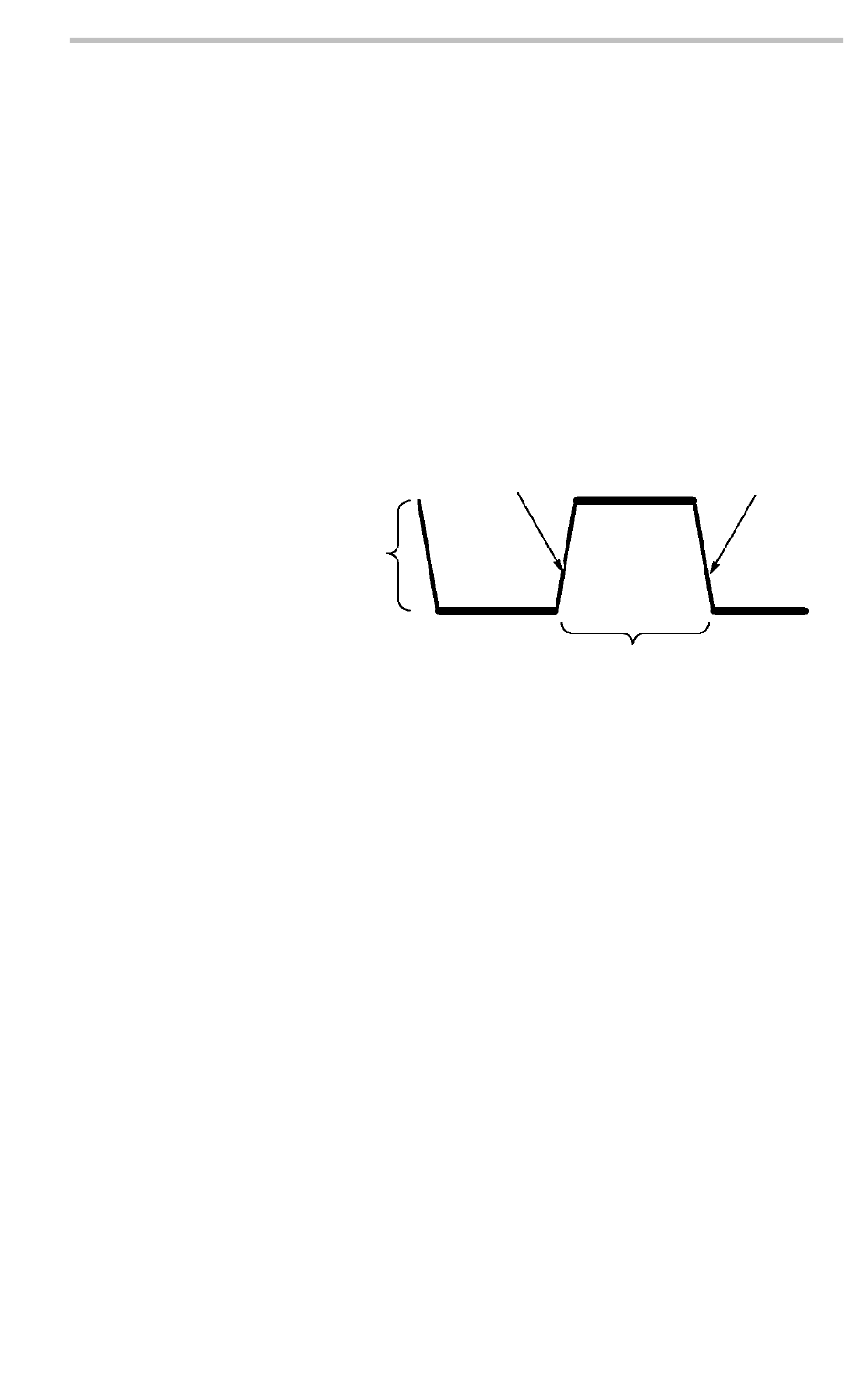

Front montant Front descendant
Le niveau de
déclenchement
peut être ajusté
verticalement
Le déclenchement peut être montant ou descendant

Acquisition de signaux

Lorsque vous faites l'acquisition d'un signal, l'oscilloscope le convertit
au format numérique et affiche sa courbe. Le mode d'acquisition définit
la façon dont le signal est numérisé et le réglage de la base de temps
affecte la durée temporelle et le niveau de détail de l'acquisition.

Modes d'acquisition

Il existe trois modes d'acquisition : Normale, Détect Créte et Moyenne.
Normale. Dans ce mode d'acquisition, l'oscilloscope échantillonne
le signal à intervalles réguliers afin de pouvoir en donner une
représentation. Ce mode permet en général de représenter avec
précision les signaux.
Cependant, ce mode n'acquiert pas les variations rapides qui peuvent se
produire dans le signal entre les différents prélèvements d'échantillons.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B 29
