Lorsque vous utilisez la fonction de réglage automatique (Autoset) et
que l'oscilloscope ne peut pas déterminer le type de signal, il ajuste
alors les échelles horizontale et verticale, puis prend les mesures
automatiques Moyenne et C-C.
Le réglage automatique (Autoset) est généralement plus utile que
l'ajustement automatique (Autorange) dans les situations suivantes :
dépannage d'un signal stable ;
affichage automatique des mesures de votre signal ;
changement aisé de la présentation du signal. Par exemple,
affichage d'un seul cycle du signal ou du front montant du signal ;
affichage de signaux vidéo ou FFT.

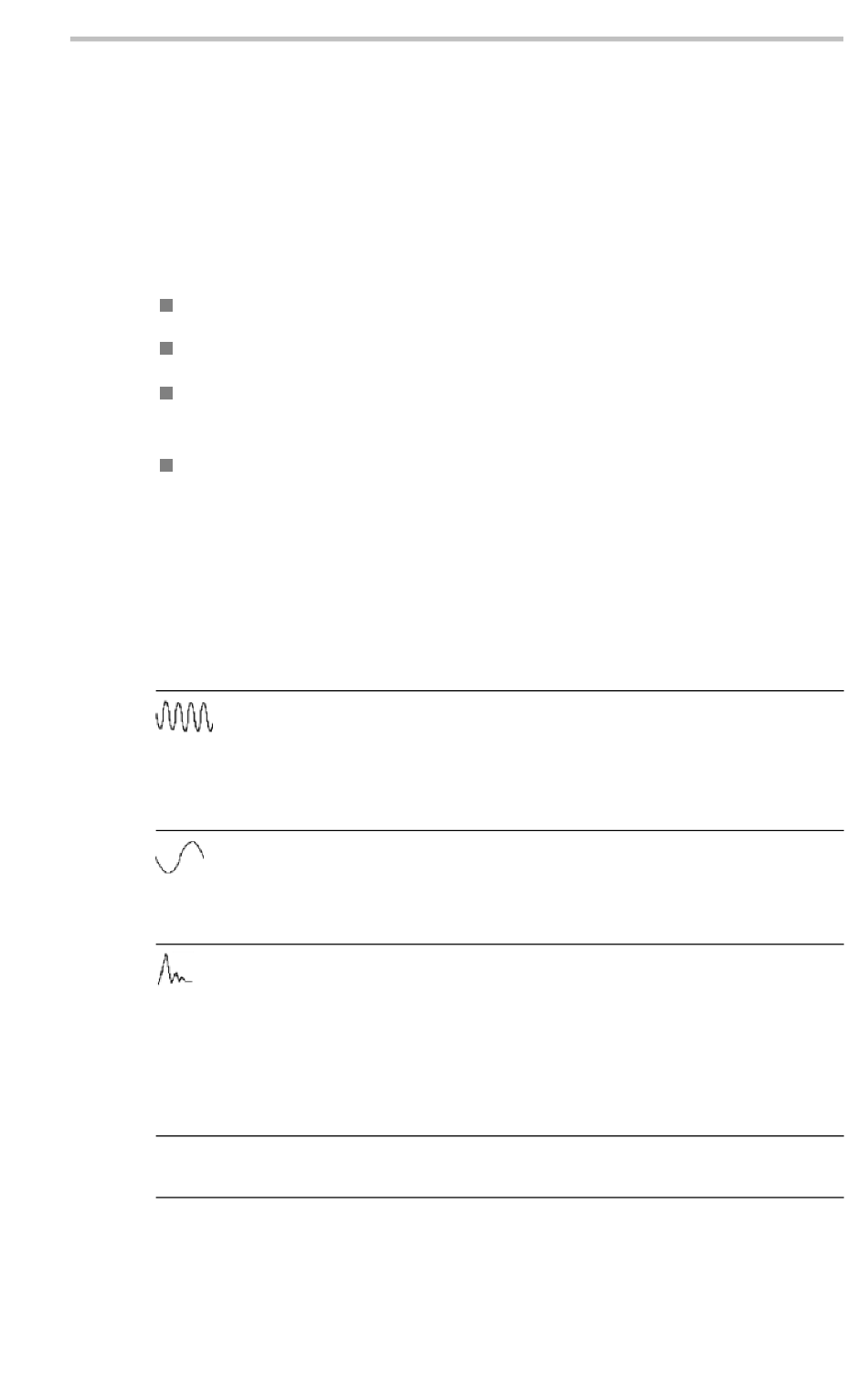

Onde sinusoïdale
Lorsque vous utilisez la fonction de réglage automatique (Autoset) et
que l'oscilloscope détermine que le signal est semblable à une onde
sinusoïdale, il affiche alors les options suivantes :
Onde sinusoïdale
Sinusoïdale multicycles
Sinusoïdale à simple
cycle
FFT
Annuler Config. auto.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
Détails
Affiche plusieurs cycles avec les échelles
verticale et horizontale adéquates ; l'oscilloscope
affiche alors les mesures automatiques de la
valeur efficace du cycle, de la fréquence, de la
période et de la valeur crête à crête.
Règle l'échelle horizontale afin d'afficher environ
un cycle du signal ; l'oscilloscope affiche alors
les mesures automatiques de la moyenne et de
la valeur crête à crête
Convertit le signal d'entrée temporel en ses
composantes de fréquence et affiche le résultat
sous la forme d'un graphe de la fréquence par
rapport à l'amplitude (spectre) ; comme il s'agit
d'un calcul mathématique, reportez-vous au
chapitre Fonctions mathématiques FFT pour
plus d'informations.
Annule la configuration actuelle de l'oscilloscope
et rétablit la précédente
Référence
105
