Exemples d'application
Lorsque le relais s'ouvre, l'oscilloscope se déclenche et capture
l'événement.
Optimisation de l'acquisition

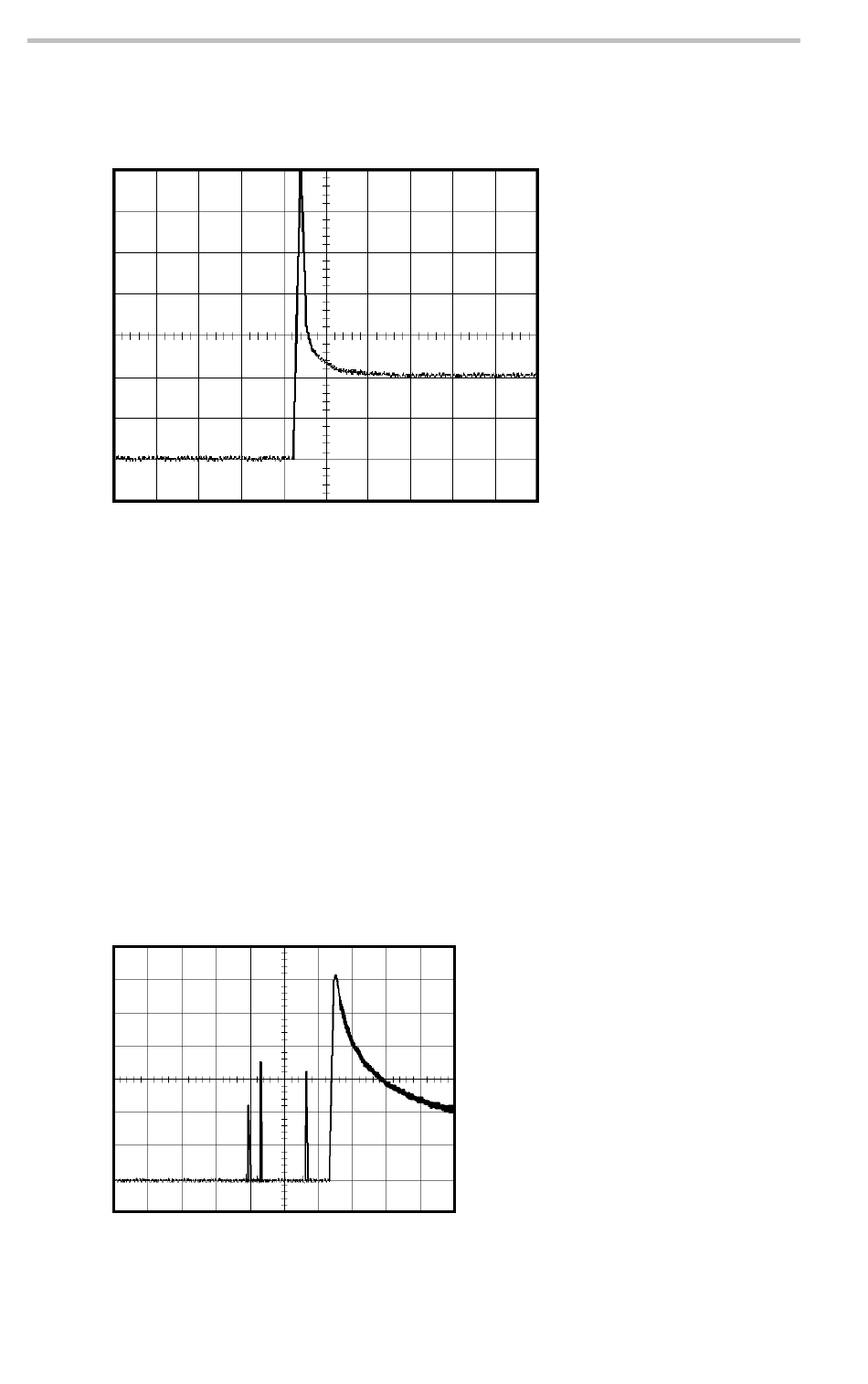

L'acquisition initiale montre que le contact du relais commence à
s'ouvrir au point de déclenchement. Cet événement est suivi d'une
grande pointe d'impulsion indiquant un rebondissement du contact et
une inductance dans le circuit. L'inductance risque de provoquer la
formation d'un arc dans le contact et une défaillance prématurée du
relais.
Vous pouvez utiliser les réglages verticaux, horizontaux et de
déclenchement pour optimiser les réglages avant la capture du prochain
événement monocoup. Lorsque l'acquisition suivante est capturée
avec les nouveaux réglages (après avoir appuyé de nouveau sur le
bouton SEQ. UNIQUE), vous pouvez constater que le contact rebondit
plusieurs fois lorsqu'il s'ouvre.
