Mesure de la largeur d'impulsion

Si vous analysez un affichage d'impulsion et que vous souhaitez
connaître la largeur de l'impulsion, procédez comme suit :
1. Appuyez sur le bouton CURSEURS pour afficher le menu
correspondant.
2. Appuyez sur Type ► Temps.
3. Appuyez sur Source ► CH1.
4. Appuyez sur le bouton d'option Curseur 1.
5. Tournez le bouton multifonctionnel pour placer un curseur sur le
front montant de l'impulsion.
6. Appuyez sur le bouton d'option Curseur 2.
7. Tournez le bouton multifonctionnel pour placer un curseur sur le
front descendant de l'impulsion.

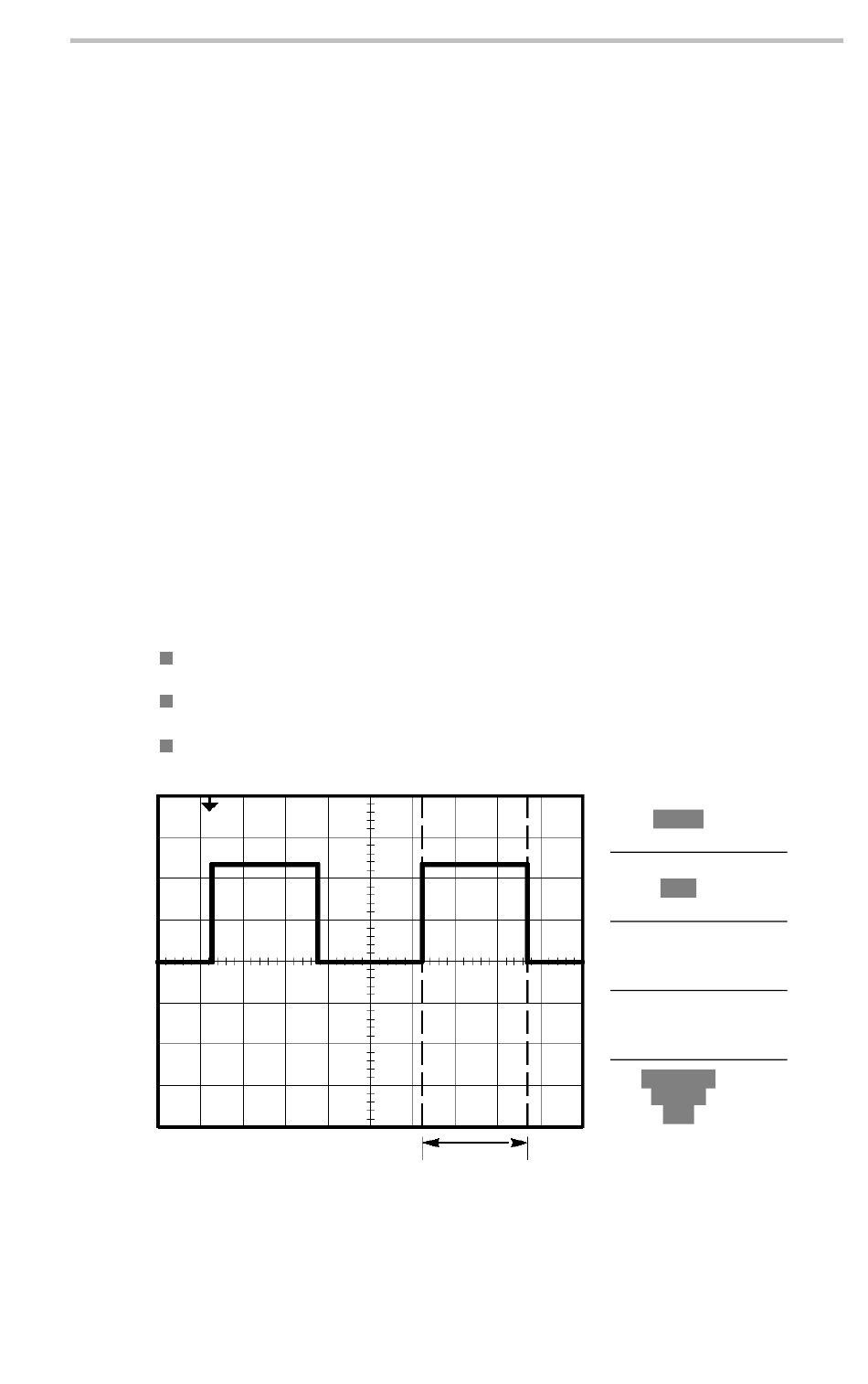

Vous pouvez accéder aux mesures suivantes dans le menu Curseurs :
Le temps au Curseur 1, par rapport au déclenchement.
Le temps au Curseur 2, par rapport au déclenchement.
Le temps Δ (delta), à savoir la mesure de la largeur d'impulsion.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
Exemples d'application
Type
Temps
Source
CH1
Δt 500 µs
1/Δt 2 000 kHz
ΔV 1,38 V
Curseur 1
0 s
0,98 V
Curseur 2
500 µs
-1 V
47
