Déclenchement
Le déclenchement permet de déterminer le moment où l'oscilloscope
commence à acquérir des données et à afficher un signal. Lorsque le
déclenchement est configuré correctement, l'oscilloscope convertit un
signal instable ou des écrans vides en signaux significatifs.

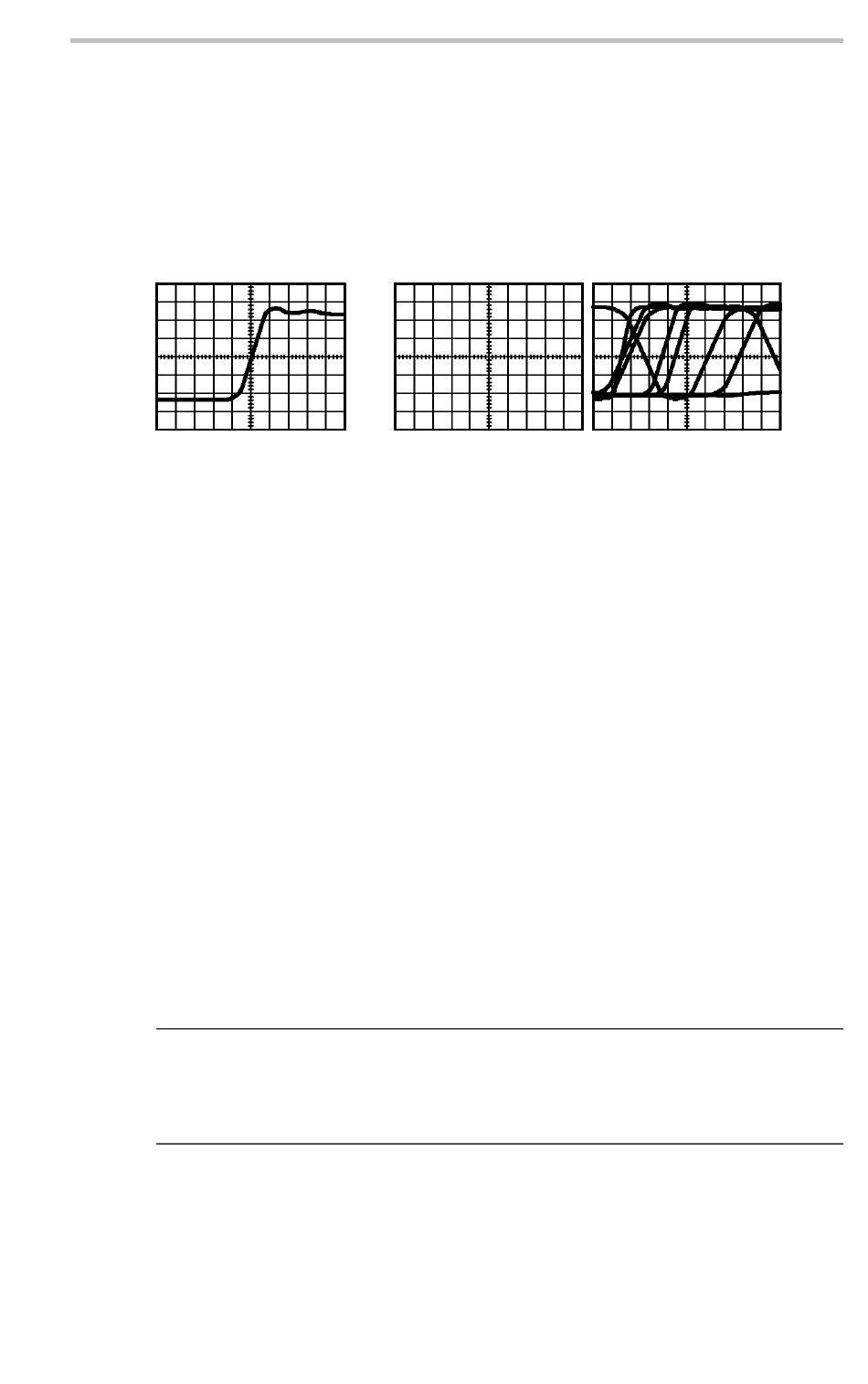

Signal déclenché
Pour obtenir des informations spécifiques sur l'oscilloscope,
reportez-vous au chapitre Principes de fonctionnement. (Voir page 19,
Commandes de déclenchement.) Reportez-vous également au chapitre
Référence. (Voir page 127, Commandes de déclenchement.)
Lorsque vous appuyez sur le bouton RUN/STOP ou SEQ. UNIQUE
pour démarrer une acquisition, l'oscilloscope effectue les étapes
suivantes :
1. Il acquiert suffisamment de données pour remplir la portion
de l'enregistrement du signal située sur la gauche du point de
déclenchement. Cette opération est appelée pré-déclenchement.
2. Il continue à acquérir des données en attendant le déclenchement.
3. Il détecte le déclenchement.
4. Il continue à acquérir des données jusqu'à ce que l'enregistrement
du signal soit complet.
5. Il affiche le signal qui vient d'être acquis.
REMARQUE.
l'oscilloscope évalue la cadence à laquelle se produisent les déclenchements
afin de déterminer la fréquence du déclenchement. L'oscilloscope affiche la
fréquence dans le coin inférieur droit de l'écran.
