Réglage D'atténuation De La Sonde - Tektronix TDS1000B Série Manuel De L'utilisateur

Démarrage

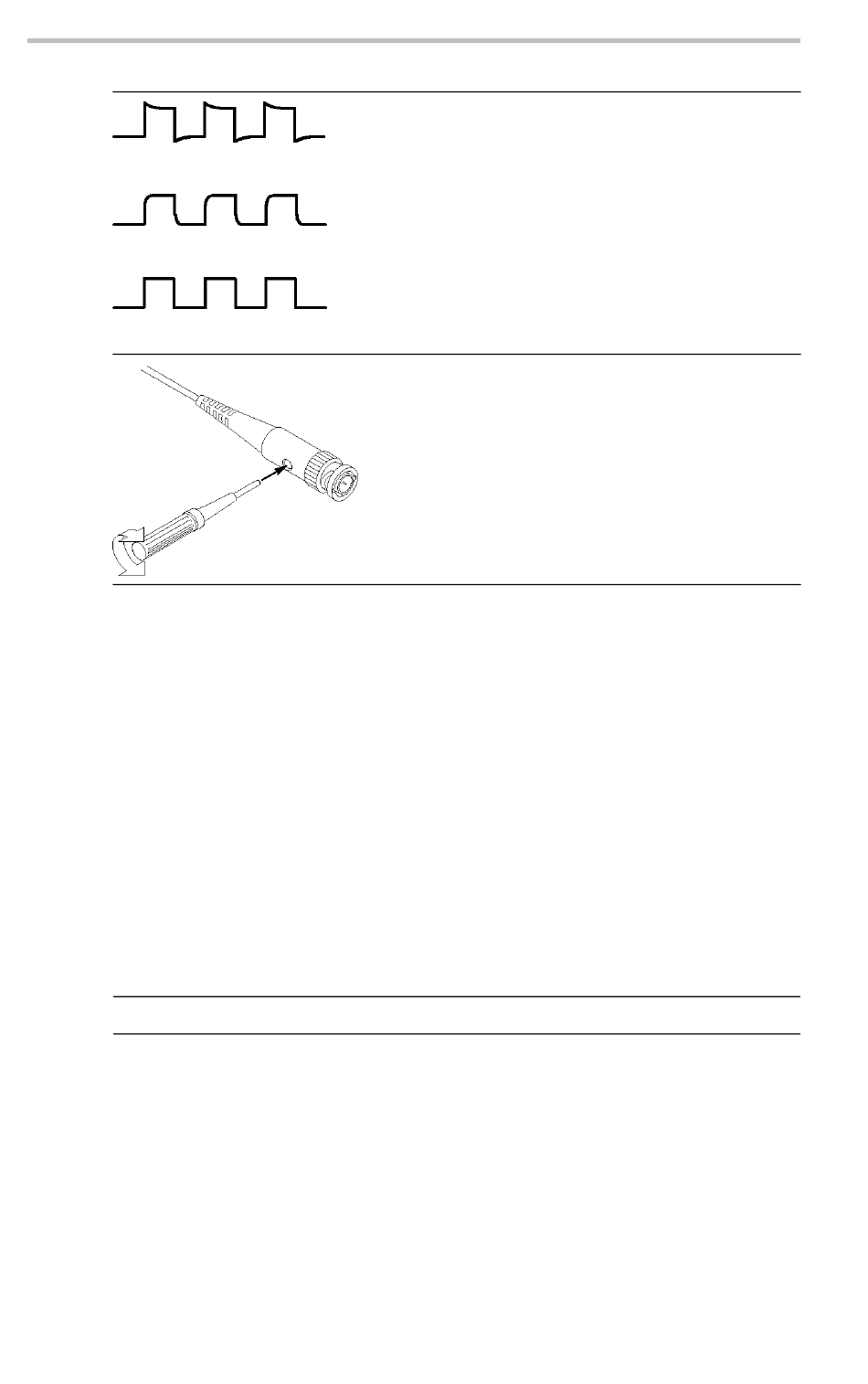

Surcompensé
Sous-compensé
Compensé correctement
Réglage d'atténuation de la sonde
Les sondes sont proposées avec divers facteurs d'atténuation qui
affectent l'échelle verticale du signal. L'assistant Test de sonde vérifie
que le facteur d'atténuation sélectionné dans l'oscilloscope correspond
à la sonde.
Au lieu d'utiliser l'assistant Test de sonde, vous pouvez sélectionner
manuellement le facteur correspondant à l'atténuation de votre sonde.
Par exemple, pour régler l'oscilloscope pour une sonde 10X connectée à
CH 1, appuyez sur CH 1 MENU ► Sonde ► Tension ► Atténuation,
puis sélectionnez 10X.
REMARQUE.
Si vous changez le commutateur d'atténuation de la sonde P2220, vous
devez changer en conséquence l'option Atténuation de l'oscilloscope.
Les réglages du commutateur sont 1X et 10X.
8
3.
4.
Le réglage par défaut de l'option Atténuation est 10X.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
Vérifiez la forme du signal affiché.
Au besoin, ajustez la sonde.
L'illustration montre une sonde
P2220.
Recommencez cette étape si
nécessaire.
