Référence
Onde ou impulsion carrée
Lorsque vous utilisez la fonction de réglage automatique (Autoset) et
que l'oscilloscope détermine que le signal est semblable à une onde ou
une impulsion carrée, il affiche les options suivantes :

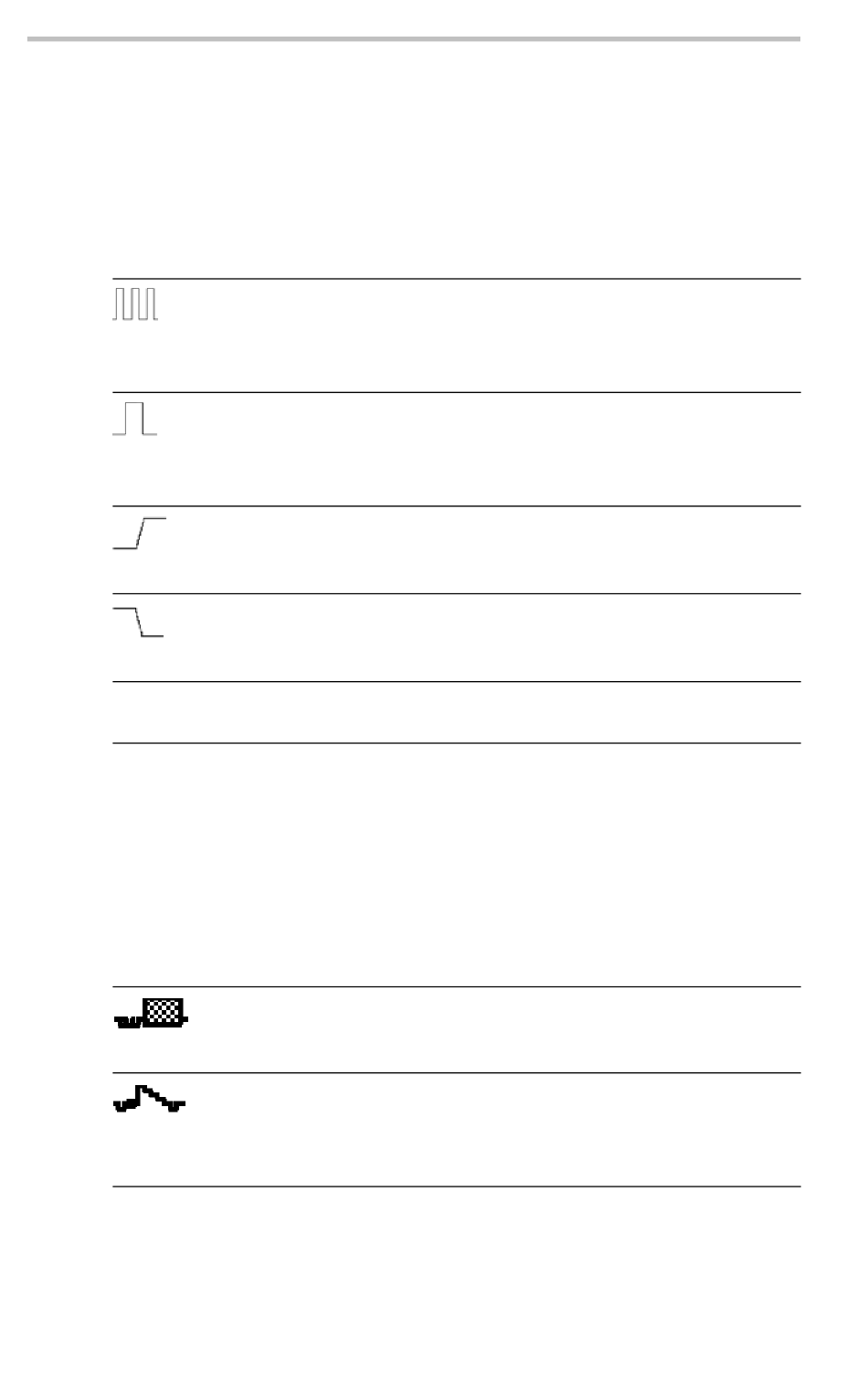

Options onde
Carrée multicycles
Carrée à simple cycle
Front montant
Front descendant
Annuler Config. auto.
Signal vidéo
Lorsque vous utilisez la fonction de réglage automatique (Autoset) et
que l'oscilloscope détermine que le signal est un signal vidéo, il affiche
alors les options suivantes :
Options du signal
vidéo
Trames ►Ttes trames
Lignes ►Ttes lignes
106
Détails
Affiche plusieurs cycles avec les échelles
verticale et horizontale adéquates ; l'oscilloscope
affiche alors les mesures automatiques de la
valeur C-C, Moyenne, Période et Fréquence.
Règle l'échelle horizontale afin d'afficher environ
un cycle du signal ; l'oscilloscope affiche alors
les mesures automatiques Min, Max, Moyenne
et Largeur positive
Affiche le front et les mesures automatiques du
temps de montée et de la valeur crête à crête
Affiche le front et les mesures automatiques du
temps de descente et de la valeur crête à crête
Annule la configuration actuelle de l'oscilloscope
et rétablit la précédente
Détails
Affiche plusieurs trames et l'oscilloscope se
déclenche sur n'importe quelle trame
Affiche une ligne entière comprenant des parties
de la ligne précédente et de la ligne suivante ;
l'oscilloscope se déclenche sur n'importe quelle
ligne
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
