REMARQUE.
ohms. La terminaison des entrées de l'oscilloscope ne correspond pas
correctement au câblage à faible impédance. Pour éviter toute imprécision
de l'amplitude résultant d'une charge et de réflexions impropres, placez un

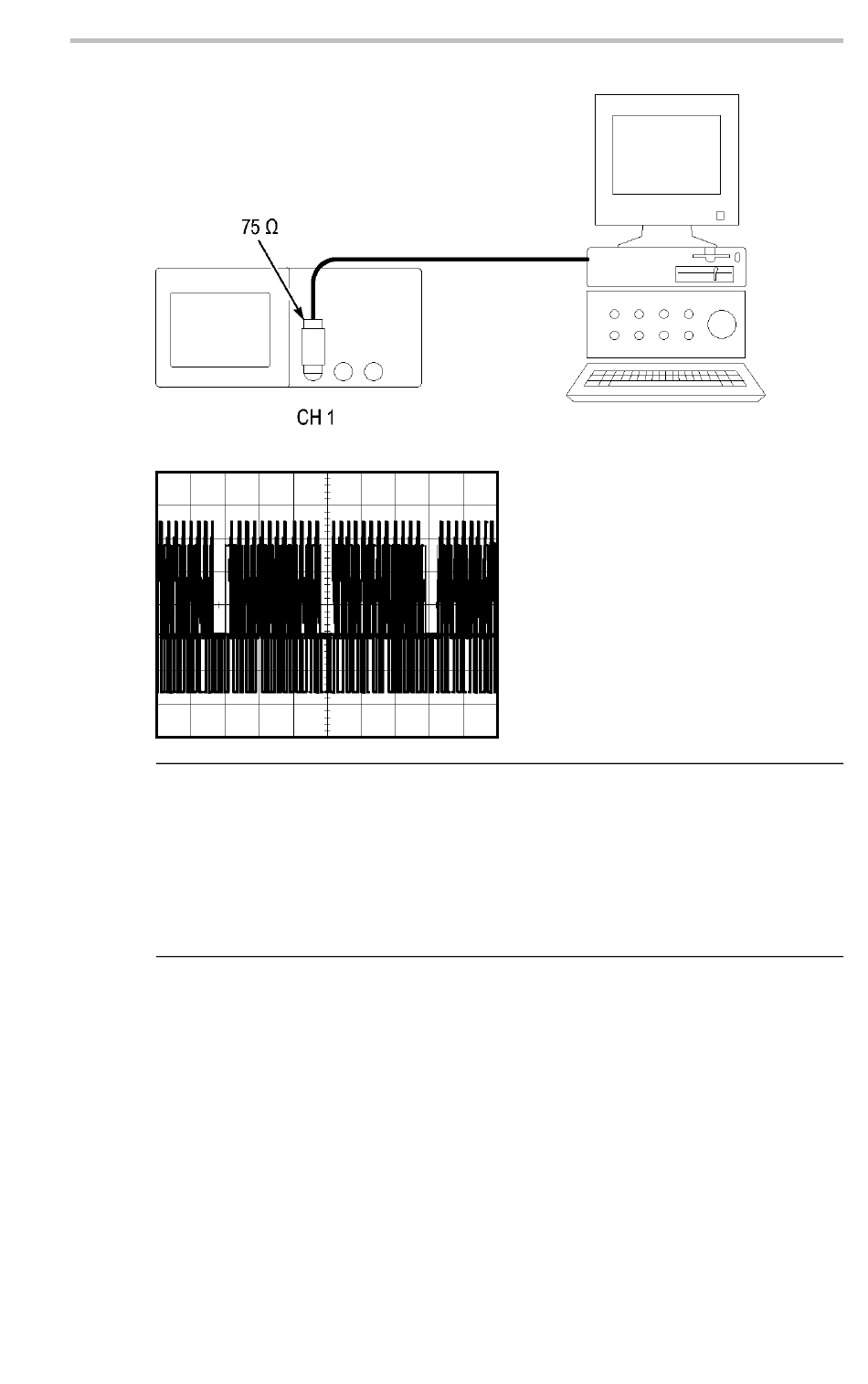

adaptateur de traversée de 75 ohms (référence Tektronix 011-0055-02 ou
équivalent) entre le câble coaxial de 75 ohms à partir du générateur de
signal et l'entrée BNC de l'oscilloscope.
Déclenchement sur les trames vidéo
Automatique.
procédez comme suit :
1.
Appuyez sur le bouton AUTOSET. Une fois le réglage automatique
(Autoset) terminé, l'oscilloscope affiche le signal vidéo dont la
synchronisation est définie sur Ttes trames.
Manuel de l'utilisateur de l'oscilloscope TDS1000B/2000B
La plupart des systèmes vidéo utilisent un câblage de 75
Pour procéder à un déclenchement sur les trames vidéo,
Exemples d'application
59
