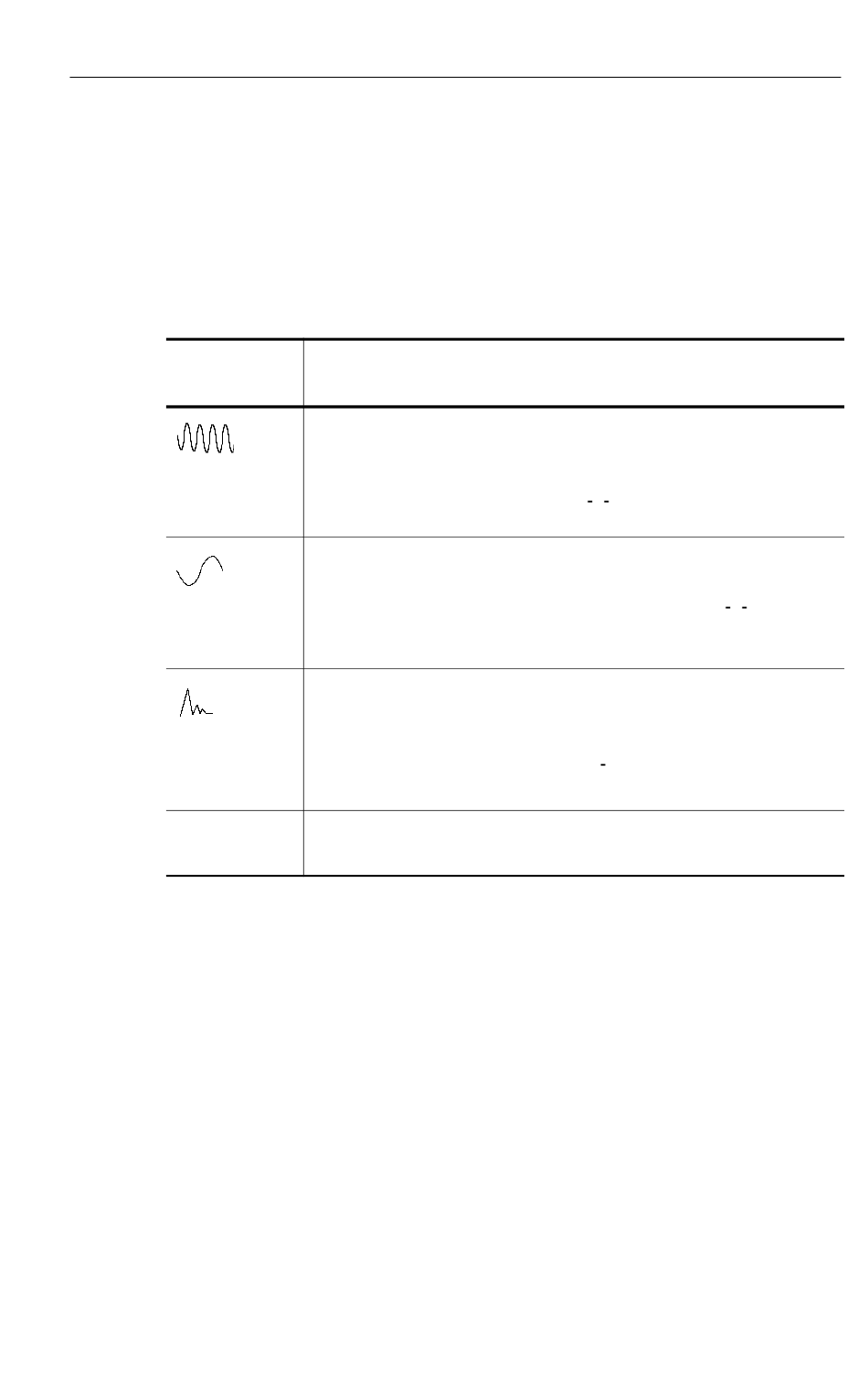

Onde sinusoïdale
Lorsque vous utilisez la fonction de réglage automatique et que
l'oscilloscope détermine que le signal est semblable à une onde
sinusoïdale, il affiche alors les options suivantes :
Options onde
sinusoïdale
Sinusoïdale
multicycles
Sinusoïdale à
simple cycle
FFT
Annuler
Config.
Oscilloscope à mémoire numérique TDS1000 et TDS2000
Détails
Affiche plusieurs cycles avec les échelles verticale et
horizontale adéquates ; l'oscilloscope affiche alors les mesures
automatiques de la valeur efficace du cycle, de la fréquence,
de la période et de la valeur crête à crête
Règle l'échelle horizontale afin d'afficher environ un cycle du
signal ; l'oscilloscope affiche alors les mesures automatiques
de la fréquence, de la période et de la valeur crête à crête
Convertit le signal d'entrée temporel en ses composantes de
fréquence et affiche le résultat sous la forme d'un graphe de la
fréquence par rapport à l'amplitude (spectre) ; comme il s'agit
d'un calcul mathématique, reportez vous au chapitre FFT Math
page 115 pour plus d'informations
Annule la configuration actuelle de l'oscilloscope et rétablit la
précédente
Référence
81
