6. Appuyez sur le bouton d'option Source pour sélectionner CH1.
7. Tournez la molette NIVEAU TRIGGER pour définir le niveau
de déclenchement à proximité de la partie inférieure du signal.
8. Appuyez sur le bouton d'option Quand pour sélectionner =
(égal).
9. Appuyez sur le bouton d'option Régler largeur d'impulsion et
tournez la molette UTILIS. pour attribuer à la largeur
d'impulsion la valeur indiquée par la mesure Largeur d'impulsion
à l'étape 3.
10. Appuyez sur – suite– page 1 sur 2 et définissez l'option Mode
sur Normal.

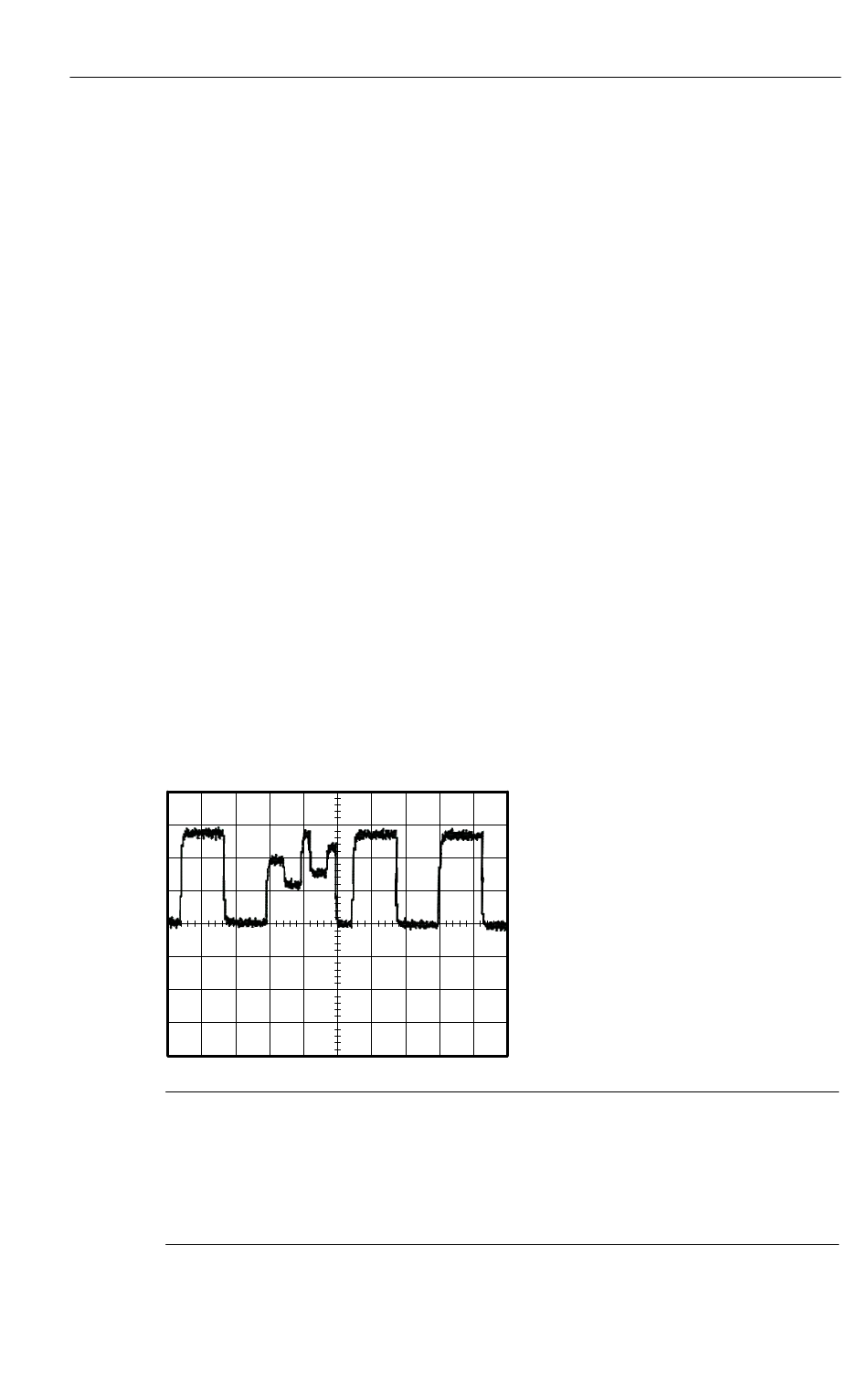

Vous devriez obtenir un affichage stable présentant un
déclenchement de l'oscilloscope sur des impulsions normales.
11. Appuyez sur le bouton d'option Quand pour sélectionner , <,
ou >. La présence de toute impulsion aberrante satisfaisant à la
condition Quand spécifiée provoque le déclenchement de
l'oscilloscope.
REMARQUE. La mesure de la fréquence du déclenchement affiche la
fréquence des événements considérés comme étant des
déclenchements par l'oscilloscope et peut être inférieure à la
fréquence du signal d'entrée en mode de déclenchement sur largeur
d'impulsion.
Oscilloscope à mémoire numérique TDS1000 et TDS2000
Exemples d'application
61
