Exemples d'application
Analyse d'un signal de communication différentiel
Un lien de communication de données série vous pose régulièrement
des problèmes en raison, selon vous, d'un signal de mauvaise qualité.

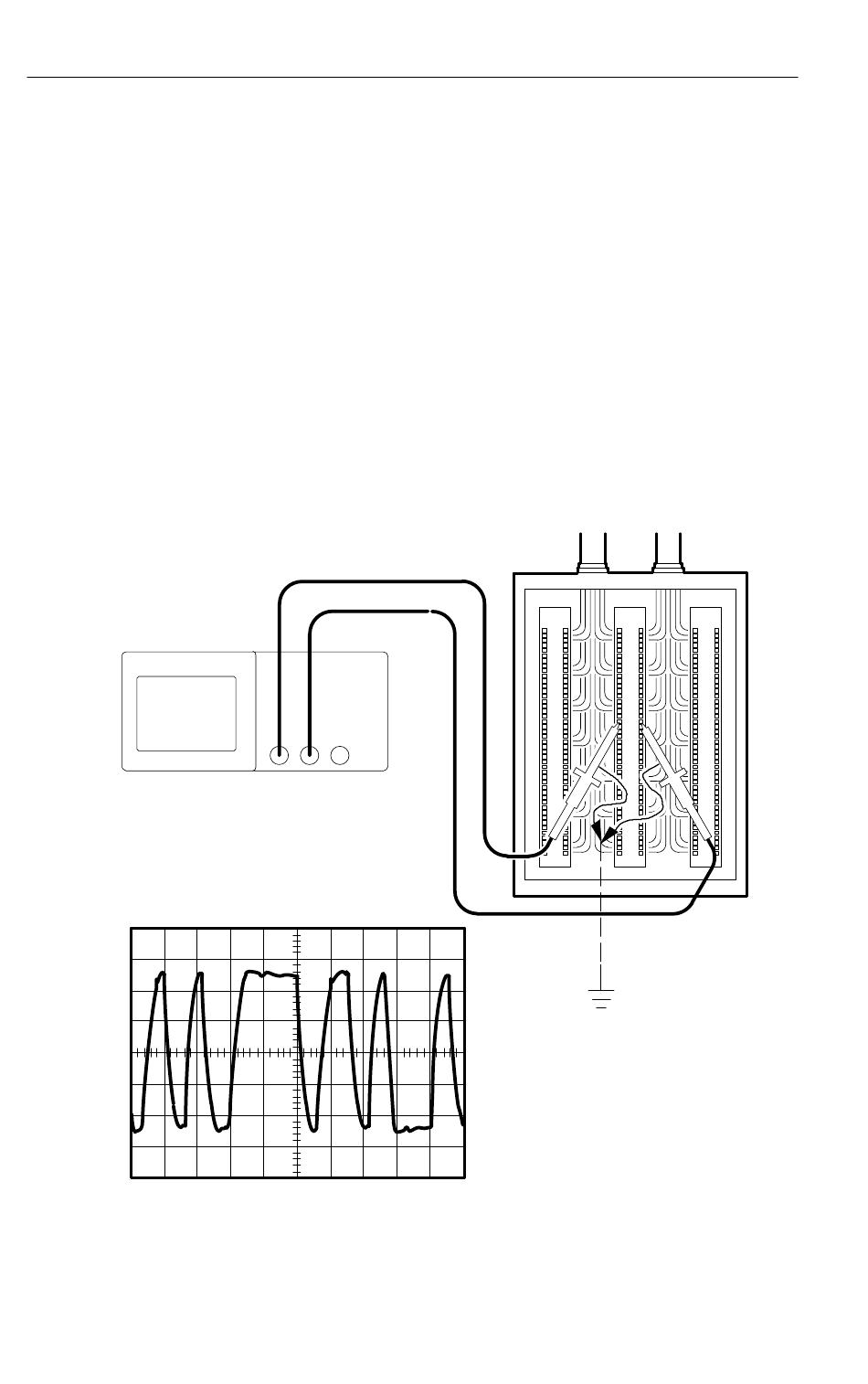

Configurez l'oscilloscope pour qu'il affiche une capture instantanée
de la chaîne de données série, vous permettant ainsi de vérifier les
niveaux des signaux et les temps de transition.
Puisqu'il s'agit d'un signal différentiel, vous utilisez la fonction
mathématique de l'oscilloscope pour afficher une représentation
optimisée du signal.
68
CH 1 CH 2
Oscilloscope à mémoire numérique TDS1000 et TDS2000
