Compréhension des fonctions de l'oscilloscope
Position
Le réglage de la commande de position horizontale permet de
représenter le temps qui s'est écoulé entre le déclenchement et le
centre de l'écran. Reportez-vous aux Informations sur l'échelle
horizontale et la position horizontale et sur le prédéclenchement ,
page 19 pour plus d'informations sur la façon d'utiliser cette
commande pour positionner le déclencheur.
Pente et Niveau
Les commandes Pente et Niveau vous aident à définir le mode de
déclenchement. L'option Pente (type de déclenchement sur front
uniquement) vous permet de déterminer si l'oscilloscope trouve le
point de déclenchement sur le front montant ou descendant du signal.
La molette TRIGGER NIVEAU permet de spécifier le point de
déclenchement sur le front.

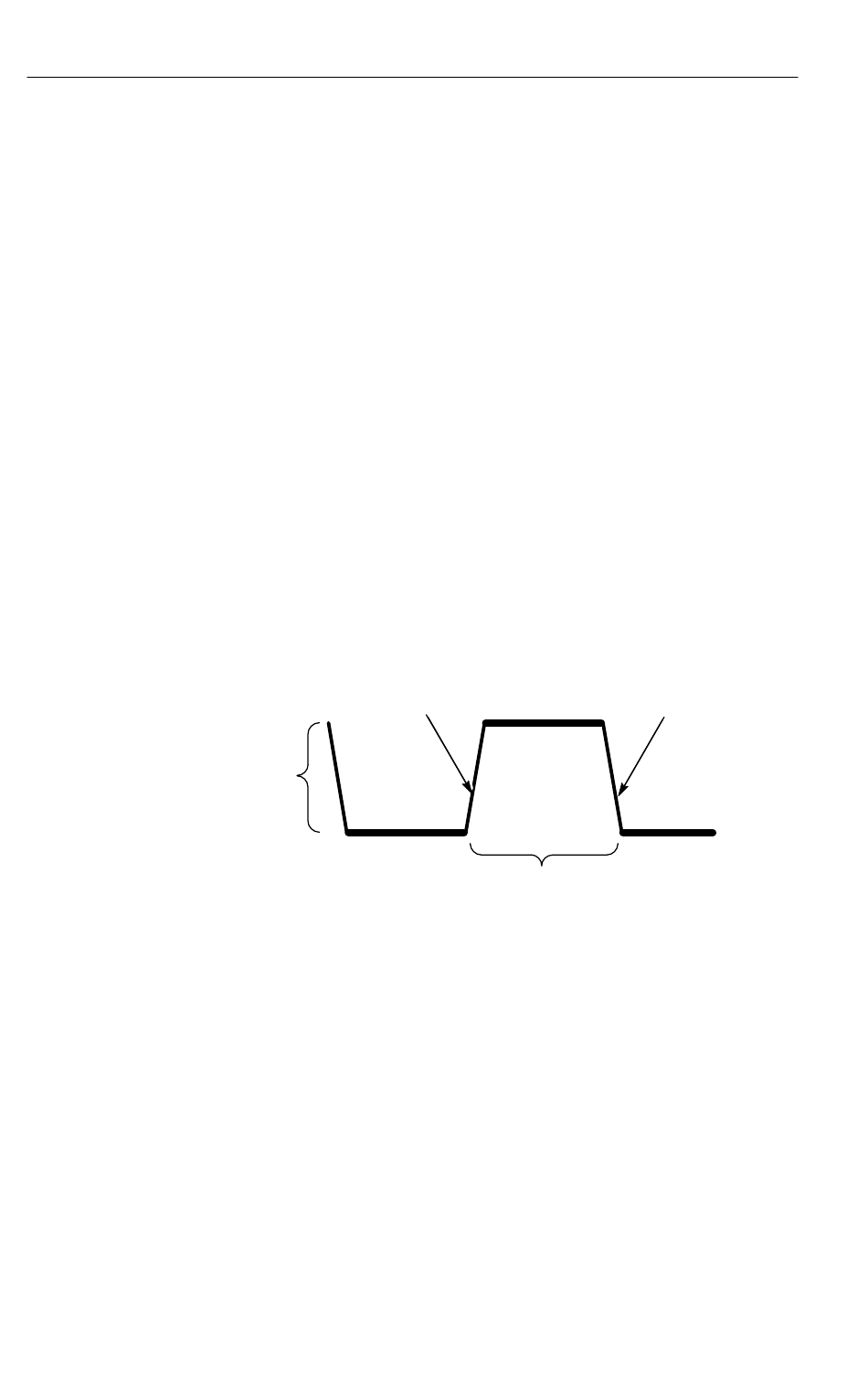

Le niveau de
déclenchement
peut être ajusté
verticalement
16
Front montant
Oscilloscope à mémoire numérique TDS1000 et TDS2000
La pente de déclenchement peut être
montante ou descendante
Front descendant
