Référence
Affichage en mode Balayage (mode Défilement).
Si la commande
SEC/DIV est définie sur 100 ms/div ou plus lent et que le mode de
déclenchement est défini sur Auto, l'oscilloscope passe en mode
d'acquisition Balayage. Dans ce mode, les mises à jour d'affichage
des signaux s'effectuent de gauche à droite. Il n'y a ni
déclenchement ni réglage de la position horizontale des signaux
lorsque le mode Balayage est actif.
Zone retardée.
Utilisez l'option Zone retardée pour définir le segment
d'un signal et ainsi en afficher plus de détails. La Base de temps de
la fenêtre ne peut pas avoir un réglage plus lent que celui de la Base
de temps principale.

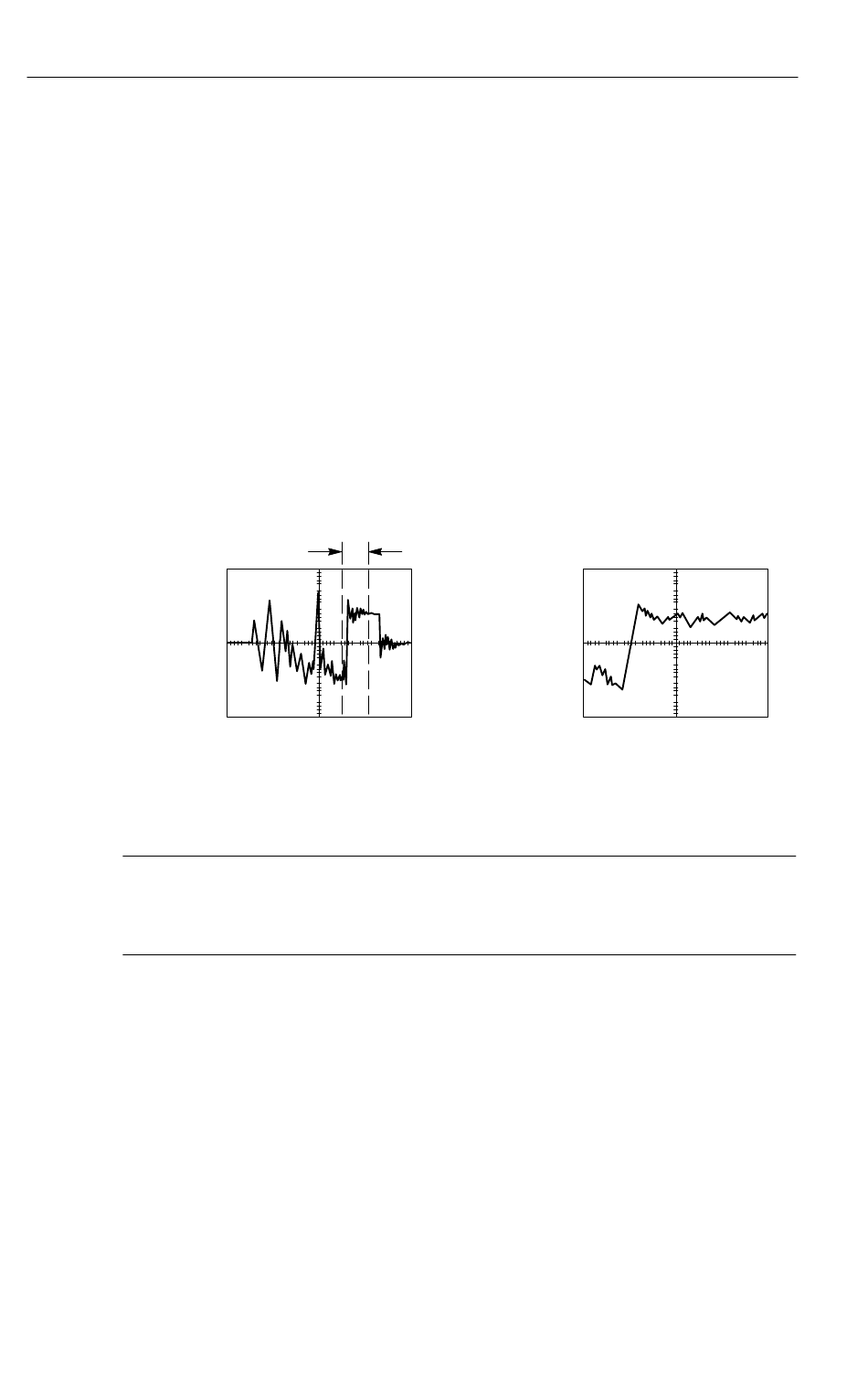

Les barres verticales définissent la Zone retardée
Affichage
Affichage de la
de la
Zone retardée
Base de
temps
principale
Fenêtre.
Permet d'étendre la Zone retardée de façon à remplir tout
l'écran.
REMARQUE. Si vous basculez entre les affichages de type Base temps
principale, Zone retardée et Fenêtre, l'oscilloscope efface alors tous
les signaux enregistrés à l'écran via la persistance.
Inhibition.
Utilisez l'inhibition pour vous aider à stabiliser l'affichage
de signaux périodiques. Reportez-vous à Commandes de déclenchement
page 99 pour plus d'informations.
Oscilloscope à mémoire numérique TDS1000 et TDS2000
92
