Vérification de fonctionnement
Procédez à cette vérification rapide pour vous assurer que
l'oscilloscope fonctionne correctement.
Bouton
ON/OFF
SUCCES
COMP. SONDE
CH 1
Oscilloscope à mémoire numérique TDS1000 et TDS2000

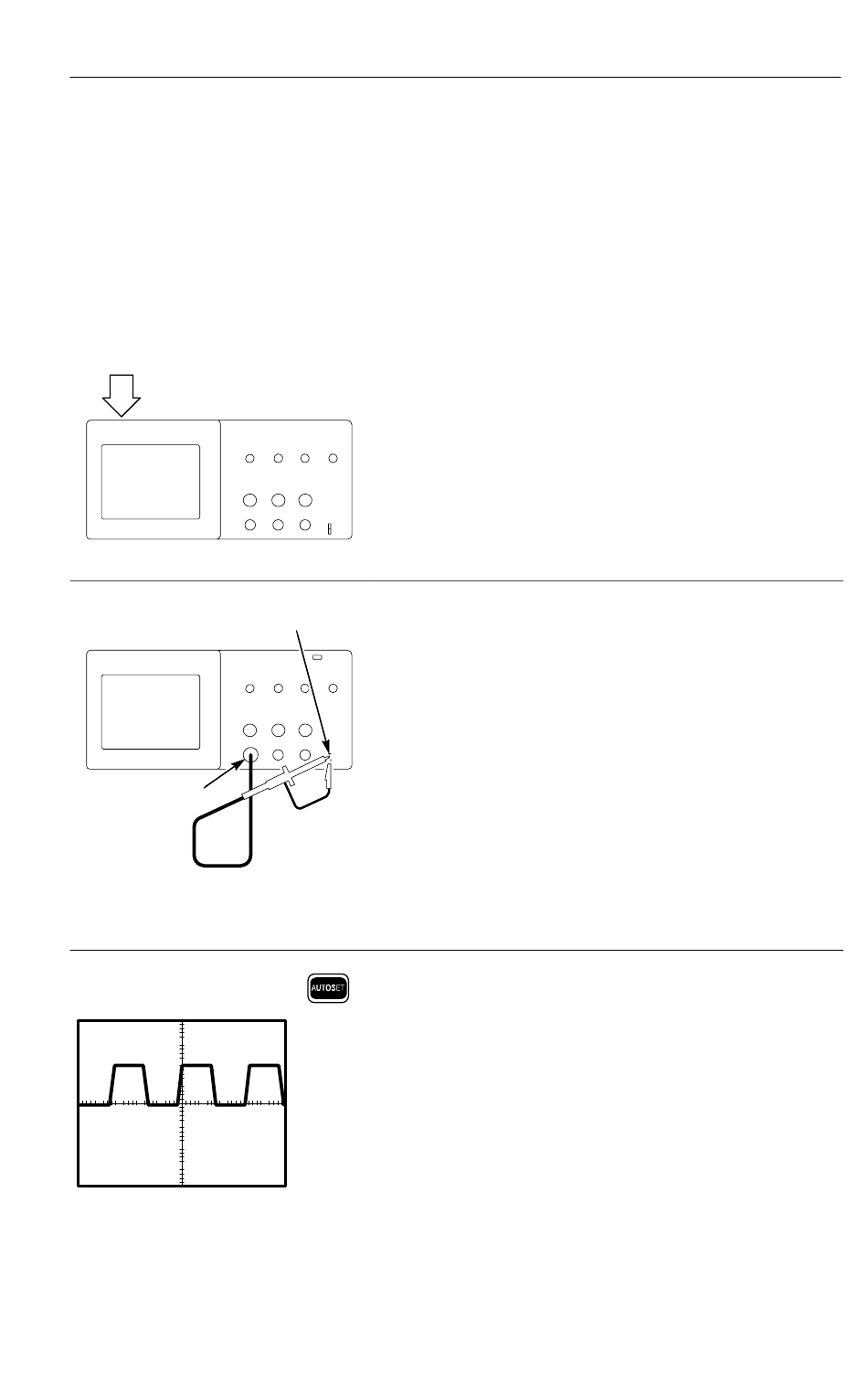

1. Mettez l'oscilloscope sous tension.
Attendez jusqu'à ce que l'écran affiche
que tous les tests d'alimentation ont réussi.
Appuyez sur le bouton CONF. PAR D. Le
réglage d'atténuation de l'option Sonde
par défaut est défini sur 10X.
2. Réglez le commutateur de la sonde P2200
sur 10X et connectez la sonde à la voie 1
sur l'oscilloscope. Pour ce faire, alignez
l'emplacement du connecteur de la sonde
avec la touche du BNC de la voie 1,
appuyez pour effectuer la connexion et
tournez la sonde vers la droite pour la
verrouiller.
Connectez l'extrémité de la sonde et le
câble de référence aux connecteurs COMP.
SONDE.
3. Appuyez sur le bouton AUTOSET. Au
bout de quelques secondes, une onde
carrée de 5 V crête-à-crête à 1 kHz doit
s'afficher à l'écran.
Appuyez deux fois sur le bouton MENU
CH 1 pour supprimer la voie 1, appuyez
sur le bouton MENU CH 2 pour afficher la
voie 2, et répétez les étapes 2 et 3. Pour les
modèles 4 voies, répétez la procédure pour
les voies 3 et 4.
