Exemples d'application
Mesure de deux signaux
Vous procédez au test d'un composant d'équipement et devez
mesurer le gain de l'amplificateur audio. Vous disposez d'un
générateur audio capable d'injecter un signal de test à l'entrée de

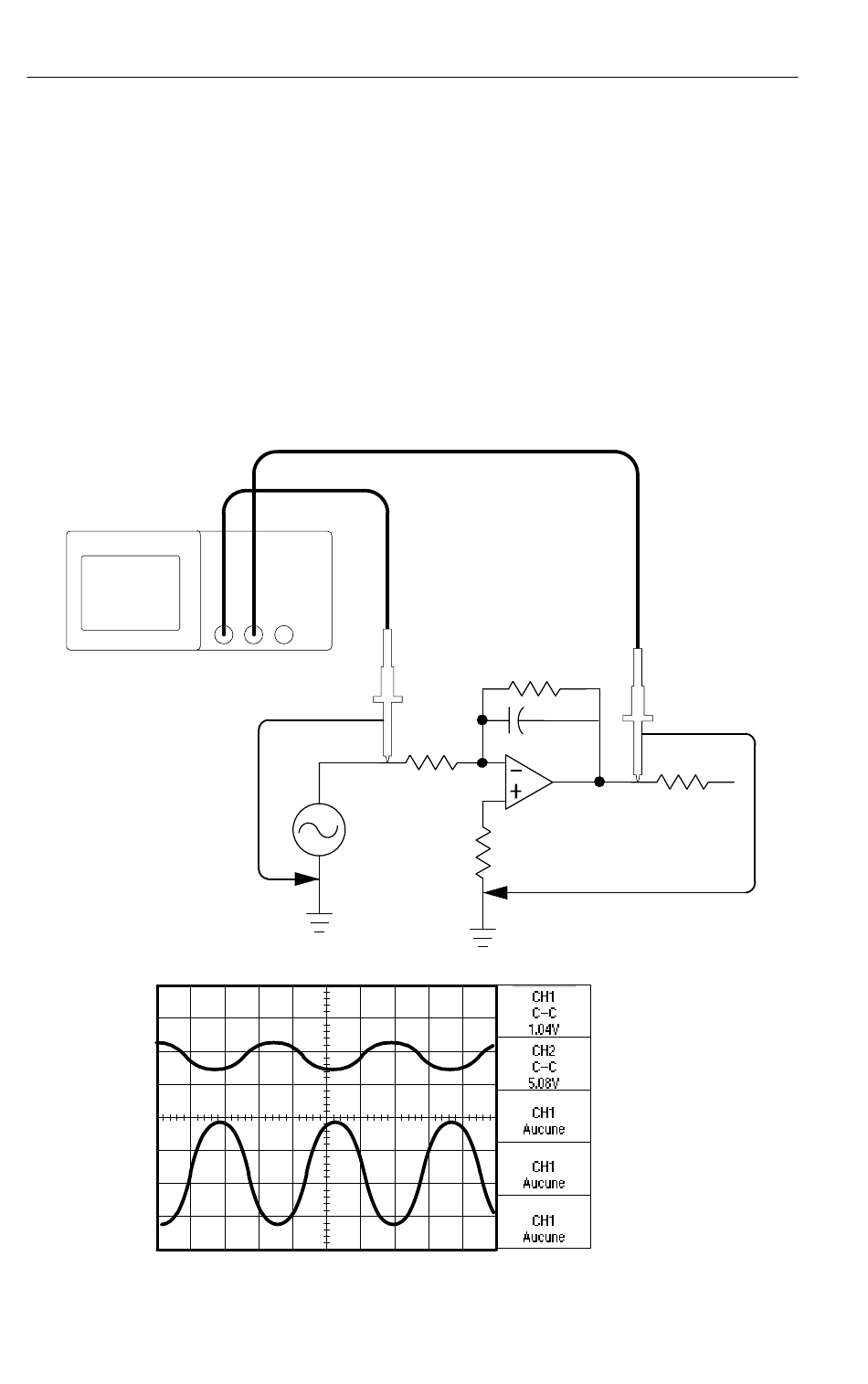

l'amplificateur. Connectez deux voies de l'oscilloscope à l'entrée et
à la sortie de l'amplificateur (voir schéma). Mesurez les niveaux des
deux signaux et utilisez les mesures pour calculer le gain.
46
CH 1 CH 2
Oscilloscope à mémoire numérique TDS1000 et TDS2000
