Français
(2) Pendant le réglage de l'angle de biseau, tournez le bouton (B) tout en soutenant la
poignée avec votre main.
REMARQUE:
(3) Une fois l'angle réglé, serrer le levier de blocage et bloquer la tête du moteur.
ATTENTION:

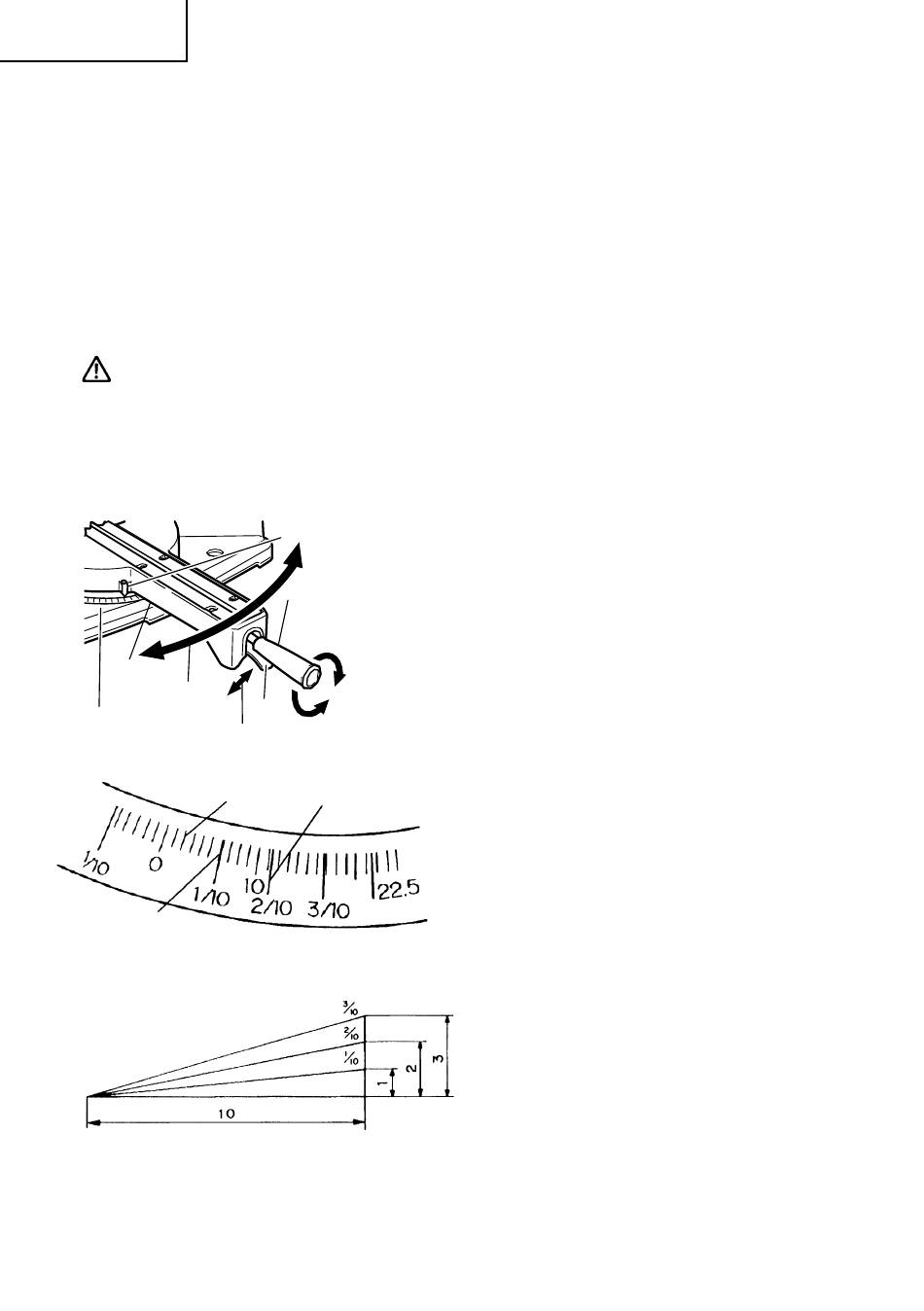

9. Procédure de coupe d'onglet
Plaque
tornante
Tourner la
Echelle
plaque
d'onglet
tournante
Fig. 33
Echelle d'angle
Echelle de
degré
Fig. 34
72
Tourner le bouton (B) dans le sens des aiguilles d'une montre pour
effectuer les réglages fins de l'élément principal vers la gauche (vue
de devant).
Tourner le bouton (B) dans le sens inverse des aiguilles d'une montre
pour effectuer les réglages fins de l'élément principal vers la droite
(vue de devant).
Toujours vérifier que le levier de blocage est serré et que la tête du
moteur est bloquée. Si l'on effectue une coupe à angle sans bloquer
la tête du moteur, elle risque de bouger de façon imprévue et de
provoquer des blessures.
Indicateur
(pour échelle d'onglet)
Poignée latérale
Serrer
Lever
Desserrer
Soulever
a
Echelle d'onglet
Fig. 35
(1) Desserrer la poignée latérale et tirer vers le
haut le levier des butées d'angle. Cela fait,
régler la plaque tournante jusqu'à ce que
l'indicateur soit aligné avec le réglage désiré
sur l'échelle de coupe d'onglet (Fig. 33).
(2) Resserrer la poignée latérale pour fixer la
plaque tournante à la position voulue.
(3) L'échelle d'onglet (Fig. 34) indique à la fois
l'angle de coupe de l'échelle d'angle et le
degré de l'échelle de degré.
(4) Le degré, qui est le rapport de la hauteur
sur le socle de la section triangulaire à
retirer, pourra être utilisé pour régler
l'échelle d'onglet à la place de l'angle de
coupe, au besoin (voir Fig. 34).
(5) En conséquence, pour couper une pièce
à un angle de 2/10, régler l'indicateur sur
la position a, comme indiqué à la Fig. 34.
REMARQUE:
* Des crans positifs sont
prévus à droite et à gauche
du réglage central de 0°, à
15°, 22,5°, 31,6° et 45°.
Vérifier que l'échelle d'onglet
et l'extrémité de l'indicateur
sont alignés correctement.
