x 2
stat
vers bft rigel 5
OK
- +
n. an
OK
- +
n. teleco
OK

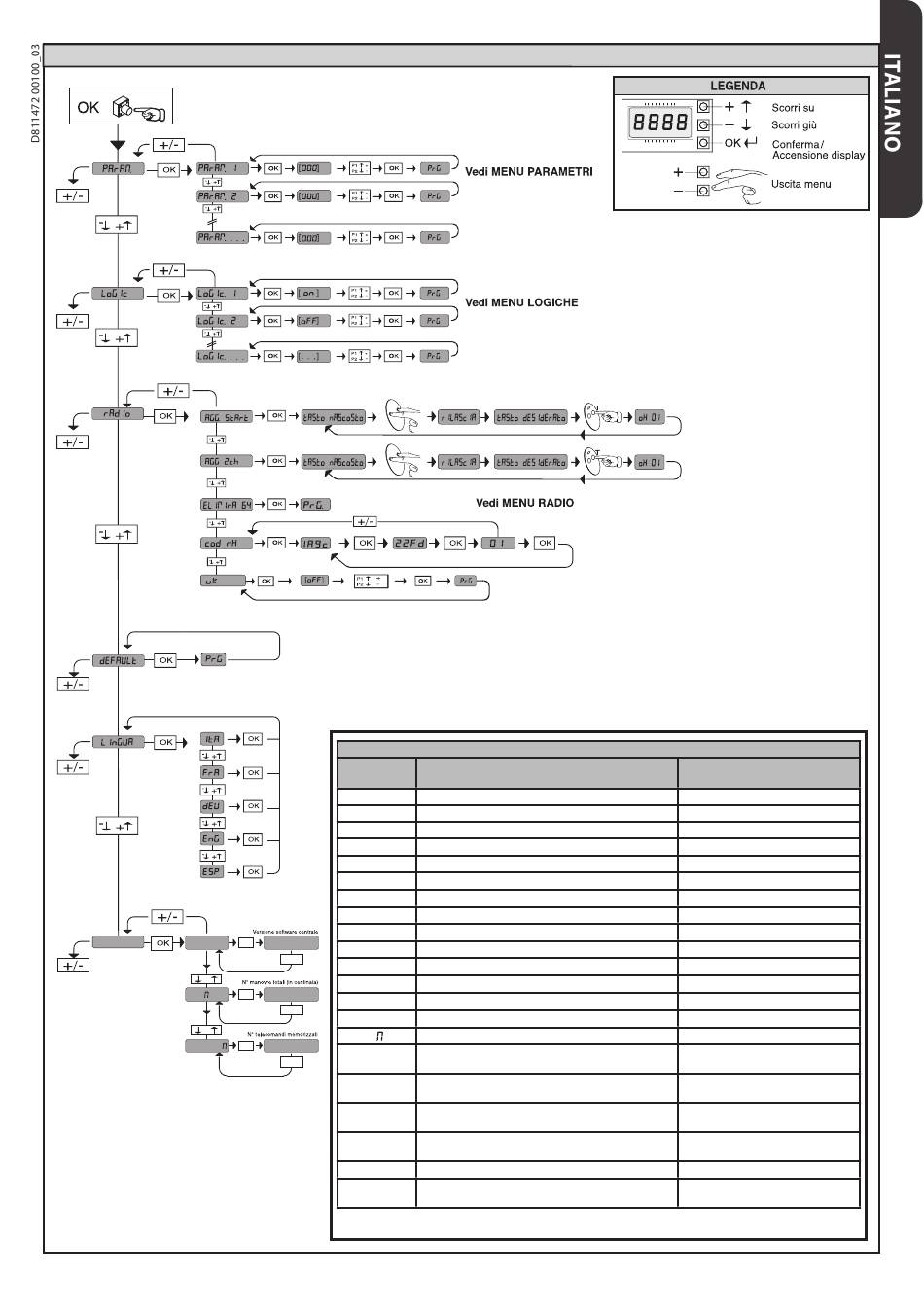

ACCESSO AI MENU Fig. 1
CODICE
DESCRIZIONE
DIAGNOSTICA
attivazione ingresso START ESTERNO
stre
attivazione ingresso START INTERNO
stri
attivazione ingresso PEDONALE
ped
attivazione ingresso OPEN
open
attivazione ingresso CLOSE
cls
attivazione ingresso STOP
stop
attivazione ingresso FOTOCELLULA
phot
attivazione ingresso FOTOCELLULA IN APERTURA
phop
attivazione ingresso FOTOCELLULA IN CHIUSURA
phcl
attivazione ingresso COSTA SENSIBILE
bar
+/-
attivazione ingresso FINECORSA CHIUSURA MOTORE 1
svc1
attivazione ingresso FINECORSA APERTURA MOTORE 1
svo1
0000
attivazione ingresso FINECORSA CHIUSURA MOTORE 2
svc2
+/-
attivazione ingresso FINECORSA APERTURA MOTORE 2
svo2
attivazione ingresso TIMER
ti e
00
anomalia test fotocellule
er01
+/-
anomalia test coste
er02
anomalia test fotocellule apertura
er03
anomalia test fotocellule chiusura
er04
Er1X * anomalia hardware
sovraccarico uscita elettroserratura
erf9
* X = 0,1,...,9,A,B,C,D,E,F
DIAGNOSTICA e SEGNALAZIONI
NOTE
verificare collegamento fotocellule
e/o impostazione parametri/logiche
verificare collegamento coste e/o
impostazione parametri/logiche
verificare collegamento fotocellule
e/o impostazione parametri/logiche
verificare collegamento fotocellule
e/o impostazione parametri/logiche
verificare collegamenti al motore
verificare collegamenti dell'elettro-
serratura
11
RIGEL 5 -
