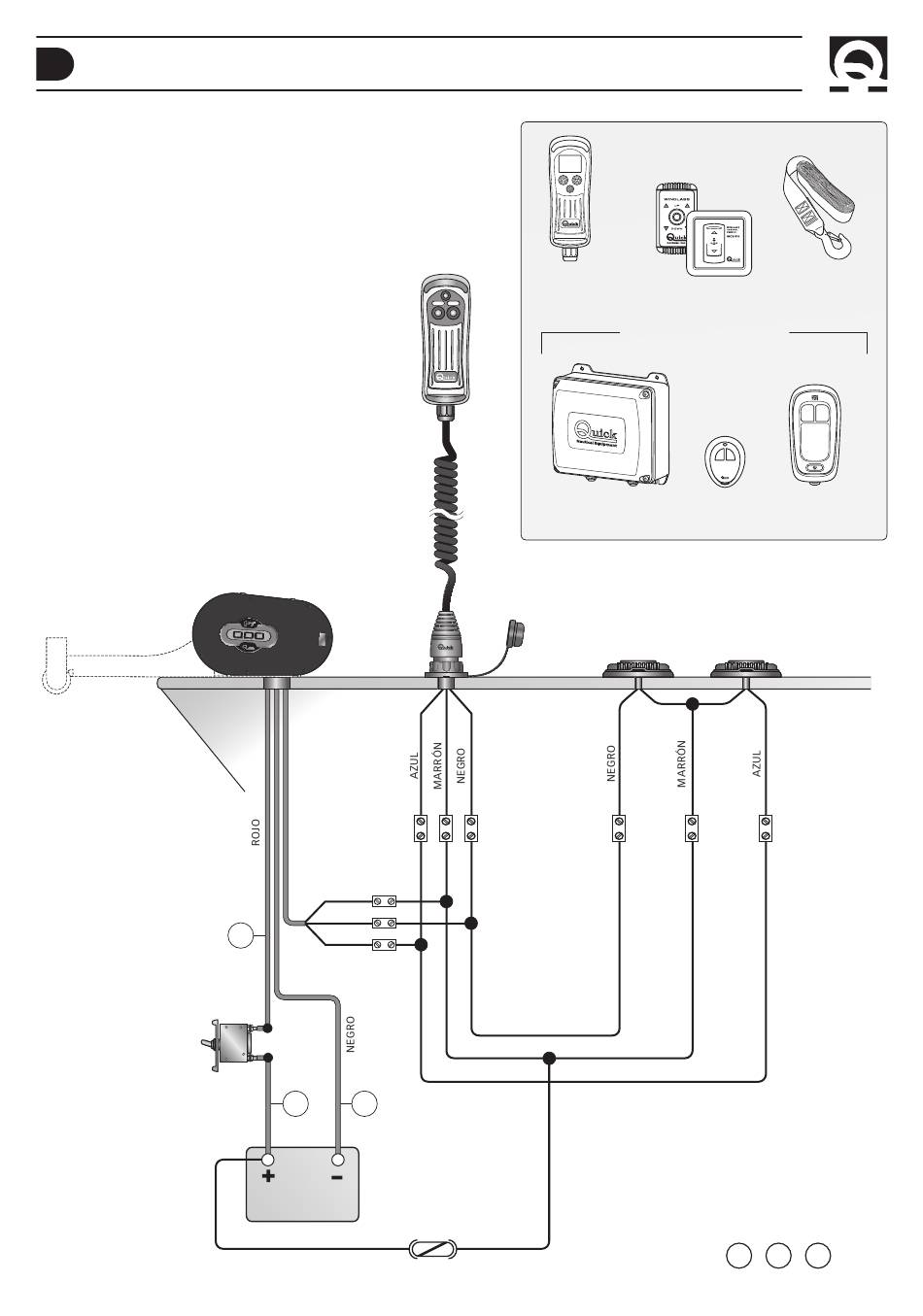

ESQUEMA DE CONEXIONES

ES
SISTEMA BASE
CON ACCESSORIOS QUICK
PARA EL ACCIONAMIENTO DEL MOLINETE
PT 350 R (versión con o sin Bow-roller)
PT 350 G
INTERRUPTOR
MAGNETO-
HIDRÁULICO
INTEGRADO
46
ACONSEJADOS
®
TABLERO DE
PULSADORES
MULTIUSO
MOD. HRC 1002
MOLINETE
MARRÓN
NEGRO
L1 AZUL
L2 L3
BATERÍA
TABLERO DE PULSADORES
CON CUENTAMETROS
MOD. CHC 1102 M
RECEPTOR
FUSIBLE
4A (12V)
2A (24V)
MANDOS DE PANEL
MOD.800
MOD. WCS810
RADIOMANDOS RRC
TRASMISORES
BOLSILLO
MOD. R02 MOD. P02
MANDOS DE PIE MOD. 900U Y 900D
L = L1 + L2 + L3
PONTOON 350 - 700 - 1000 - REV002A
CINTA CON
MOSQUETÓN
(PTG)
PORTÁTIL
MOD. H02
