VOR DEM GEBRAUCH DER ANKERWINDE DIESE BETRIEBSANLEITUNG AUFMERKSAM DURCHLESEN.
IM ZWEIFELSFALL WENDEN SIE SICH BITTE AN DEN QUICK
ACHTUNG • Die Quick
• Diese Vorrichtungen für keine anderen Zwecke verwenden. • Quick
durch einen unsachgemäßen Gebrauch des Geräts entstehen. • Die Ankerwinde ist nicht darauf ausgelegt, Belastungen
unter besonderen Wetterbedingungen (Sturm) standzuhaten. • Die Ankerwinde immer ausschalten, wenn sie nicht benützt
wird. • Vor dem Herunterlassen vom Anker muss sicher-gestellt werden, dass sich keine Badenden in der Nähe aufhalten.
• Um für mehr Sicherheit zu garantieren, sollten mindestens zwei Steuerungen für die Ankerwinde instal-liert werden für den
Fall, dass Defekte an einer der Steuerungen auftreten. • Es wird zur Verwendung eines Hauptsi-cherungsautomaten Quick
zur Motorsicherung geraten. • Die Dose mit den Umpolrelaisbox muss an einem vor Wasser geschützten Ort installiert wer-
den. • Nachdem Sie geankert haben, Kette/Seil immer über Kettenstopper bzw. Poller fest halten.
• Um einer ungewollten Freisetzung vorzubeugen muss der Anker gesichert werden; der Ankerwinde darf noch nicht als
einzige Zapfwelle verwendet werden. • Die Ankerwinde während der Navigation vom Elektromotor abtrennen (den Motor-
schutzschalter ausschalten) und die Kette an einem festen Punkt des Boots blockieren.
DIE PACKUNG ENTHÄLT: Ankerwinde PTG oder PTR - Umpolrelaisbox (nur Mod. 700/1000) - 30 m Kette Dyneema (nur
PTR) - Bohrschablone - Schrauben (für den zusammenbau) - Betriebsanleitung - Garantiebedingungen.
NOTWENDIGE WERKZEUGE FÜR DIE INSTALLATION: Bohrmaschine Bohrer: Ø 9 mm (23/64"), Ø 15 mm (63/64");
Inbusschlüssel: 13 mm.
EMPFOHLENE QUICK
-ZUBEHÖRTEILE: Schalter an Bedientafel (Mod. 800 - WCS 810) - Wasserdichte Fernbedienung (Mod.
®
HRC1002) - Fußschalter (Mod. 900) - Gurtband mit karabinahaken (nur PTG) - Funksteuersystem RRC (Mod. R02, P02, H02).
VORAUSSETZUNGEN FÜR DIE INSTALLATION - PTG
Die Ankerwinde wird positioniert, indem das Band (d.h. das Zentrum der Ankerwinde) mit dem Haken des zu hebenden
Tenders ausgerichtet wird. Sicherstellen, dass Oberseite und Unterseite vom Deck so parallel wie möglich verlaufen; Falls
nicht, die Differenz auf geeignete Weise ausgleichen, da es sonst zu Leistungsverlust am Motor kommen kann. Die Dicke
vom Deck muss innerhalb der in der Tabelle angegebenen Wertspannen liegen. Sollte die Dicke nicht mit den angegebenen
Werten übereinstimmen, muss mit dem Quick
VORAUSSETZUNGEN FÜR DIE INSTALLATION - PTR
Die Ankerwinde wird positioniert, indem man die Spule mit dem Bow-Roller ausrichtet. Wenn der Bow-Roller bereits mon-
tiert ist, sicherstellen, dass er am Bug (oder am Heck) herausragt, damit das Aus- und Einfahren des Ankers am Bow-Roller
nicht auf Hindernisse trifft. Sicherstellen, dass Oberseite und Unterseite vom Deck so parallel wie möglich verlaufen; Falls
nicht, die Differenz auf geeignete Weise ausgleichen, da es sonst zu Leistungsverlust am Motor kommen kann. Die Dicke
vom Deck muss innerhalb der in der Tabelle angegebenen Wertspannen liegen. Sollte die Dicke nicht mit den angegebenen
Werten übereinstimmen, muss mit dem Quick

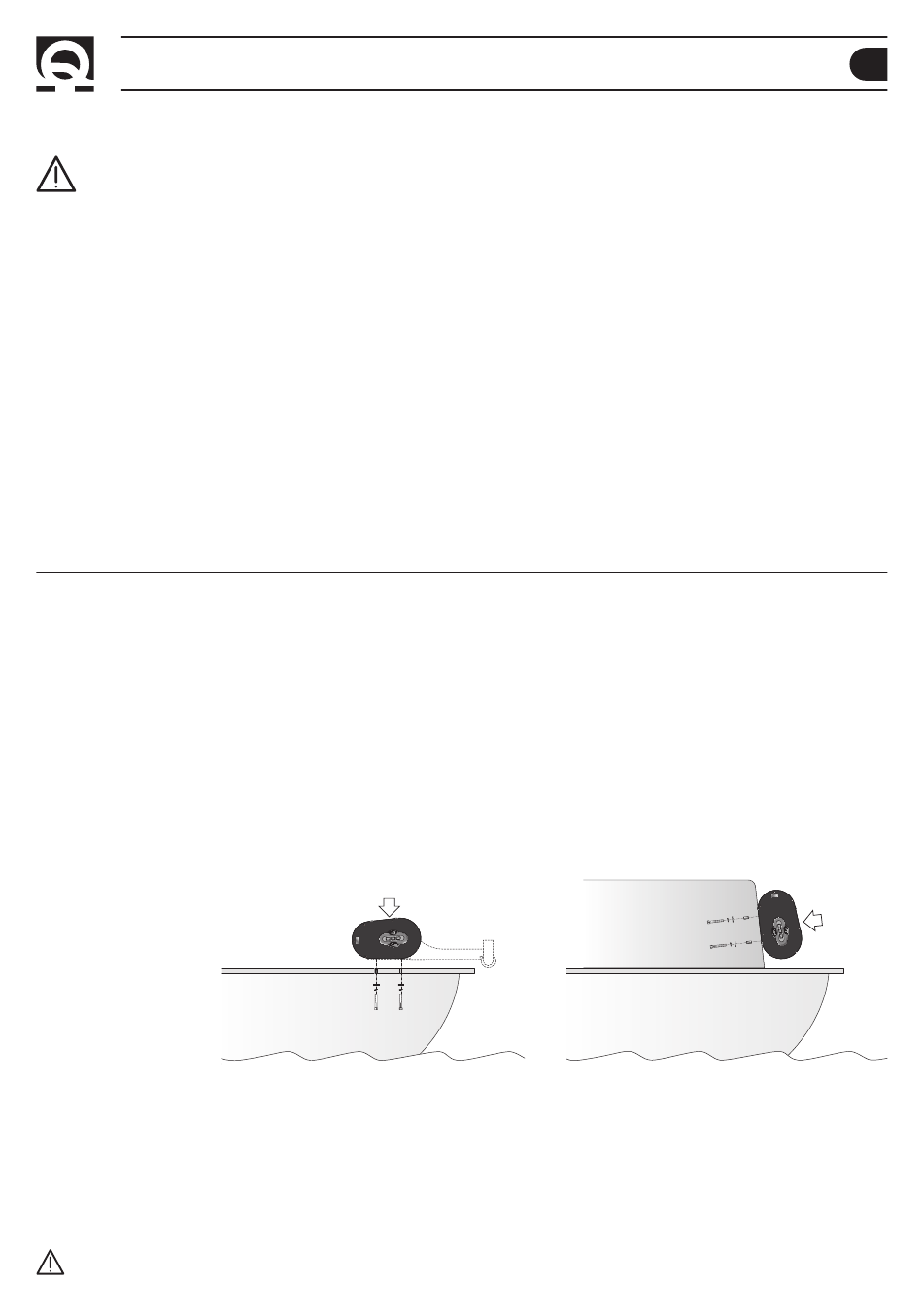

INSTALLATION
MONTAGEPROZEDUR
Nachdem die ideale Position festgesetzt wurde (an Deck, an Wand), realisiert man mithilfe der mitgelieferten Bohrschablo-
ne die Bohrungen. Das überschüssige Material an den Bohrungen entfernen, dann mit einem Spezialprodukt (Bootsfarbe,
Gel oder Epoxidharz) feinbearbeiten und glätten. Die Ankerwinde positionieren und dabei auf den Durchgang der Leistun-
gskabel und Steuerleitungen achten. Die Stiftschrauben an der Ankerwinde anschrauben. Die Ankerwinde befestigen, in-
dem man die Muttern an den Blockierungsstiftschrauben befestigt. Die von der Ankerwinde kommenden Versorgungska-
bel am Fernumschalter anschließen (oder falls der Umpolrelais integriert ist, an der Batterie).
ACHTUNG: vor Durchführung des Anschlusses sicherstellen, daß an den Kabeln keine Spannung anliegt.
PONTOON 350 - 700 - 1000 - REV002A
-Ankerwinden wurden eigens für das Fieren der Anker entwickelt und hergestellt.
®
.
®
.
®
An Deck
WARNUNGEN / INSTALLATION
-VERTRAGSHÄNDLER.
®
haftet nicht für direkte oder indirekte Schäden, die
®
DE
An Wand
35
®
