Montage und Inbetriebnahme

4.1

Aufstellungsrichtlinien

• Es besteht die Möglichkeit die Hebebühne auf
einem vorhandenen Betonboden mit einer Qua-
lität von min. C20/25, Betondicke min. 160 mm
(normal bewehrt) zu verdübeln.
• Zum Schutz der elektrischen Kabel sind dann
sämtliche Kabeldurchführungen mit Kabeltüllen
oder fl exiblen Kunststoffrohren auszustatten.
• Nach erfolgter Montage der Hebebühne, muss
vor der ersten Inbetriebnahme bauseits (Betrei-
ber) der Schutzleiter der Hebebühne nach IEC
Richtlinien (60364-6-61) geprüft werden. Empfoh-
len wird auch eine Isolationswiderstandsprüfung.
• Das Verdübeln der Hebebühne erfolgt durch
geschulte Monteure des Herstellers oder der
Vertragshändler. Falls der Betreiber über ent-
sprechend geschulte Monteure verfügt, kann
die Anlage auch von ihm aufgestellt werden.
Die Aufstellung ist gemäß der Montageanleitung
durchzuführen.
• Die serienmäßige Anlage darf nicht in explosi-
onsgefährdeten Räumen oder Waschhallen auf-
gestellt werden.
• Für den elektrischen Anschluss ist bauseits 3~/N
+ PE, 400 V, 50 Hz, Absicherung mit 16 A träge
bereitzustellen.

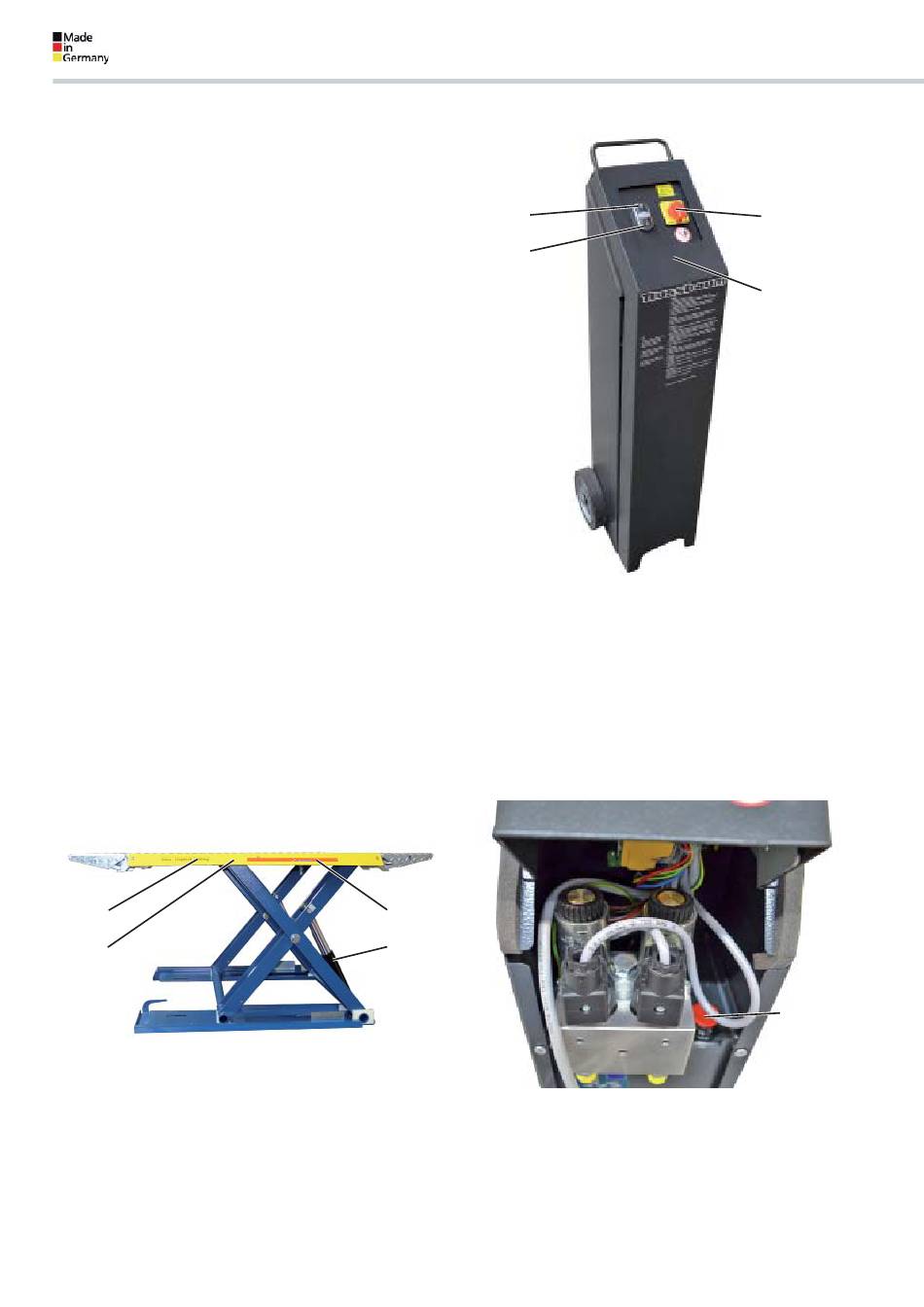

Der Fußabweiser (15) ist mit dem orangenen
i
Aufkleber (16) immer auf der Seite zu mon-
tierten auf der sich der Zylinder (17) befi ndet.
18
15
15 Fußabweiser
16 orangener Aufkleber
17 Zylinder
18 Traglast Aufkleber
14
4.2

Inbetriebnahme

3
4
Der SPRINTER MOBIL - HYMAX PRO wurde bei
i
der Firma Nußbaum überprüft und abgenom-
men. Die Prüfung muss, vor der ersten Inbe-
triebnahme, nicht mehr durch einen Sachkun-
digen durchgeführt werden.
- Entfernen Sie die vordere Abdeckhaube (1)
- Verschlussschraube (5) des Öltanks lösen und
entfernen
16
17
022
5 Öleinfüllöffnung
- Neues Hydrauliköl (z.B. HLP 32) einfüllen. Es wer-
den ca. 8 Liter benötigt.
SPRINTER MOBIL - HYMAX PRO
2
1
1 Abdeckhaube
2 Hauptschalter
3 „HEBEN" Taster
4 „SENKEN" Taster
5
026
12.06.2015 AD H9451
