4

Montaje y puesta en servicio

4.1 Directivas de instalación
• Existe la posibilidad de fi jar la plataforma eleva-
dora sobre un piso de hormigón existente con
una calidad de hormigón mín. de C20/25 y un
espesor del hormigón mín. de 160 mm (normal
armado).
• Para proteger los cables eléctricos, todos los pa-
sos de cables deberán entonces estar provistos
de manguitos o tubos de plástico fl exibles.
• Una vez realizado el montaje de la plataforma
elevadora y antes de la primera puesta en ser-
vicio, el cliente (titular/explotador) deberá ha-
cer inspeccionar el conductor de protección
de la plataforma elevadora según las directivas
IEC (60364-6-61). Se recomienda también una
prueba de resistencia de aislamiento.
• El anclaje de la plataforma elevadora es realiza-
da por montadores capacitados del fabricante
o del distribuidor. Si el titular/explotador dispo-
ne de montadores capacitados debidamente,
el equipo también puede ser instalado por su
cuenta. La instalación debe realizarse siguiendo
las instrucciones de montaje.
• La máquina de serie no deberá instalarse en lo-
cales con peligro de explosión o naves de lava-
do.
• Para la conexión eléctrica deberá disponerse
de 3~/N + PE, 400 V, 50 Hz, fusibles de 16 A de
acción lenta.
El protector de pies (15) con la pegatina de
i
color naranja (16) deberá montarse siempre
del lado en que se encuentra el cilindro (17).
18
15
15 Protector de pies
16 Pegatina naranja
17 Cilindro
18 Pegatina con capacidad de carga
AD H9451 12.06.2015
16
17
022
SPRINTER MOBIL - HYMAX PRO
4.2 Puesta en servicio
3
4
La SPRINTER MOBIL - HYMAX PRO ha sido ins-
i
peccionada y aprobada por la empresa
Nußbaum. La inspección, antes de la primera
puesta en servicio, ya no debe ser realizada
por un perito.

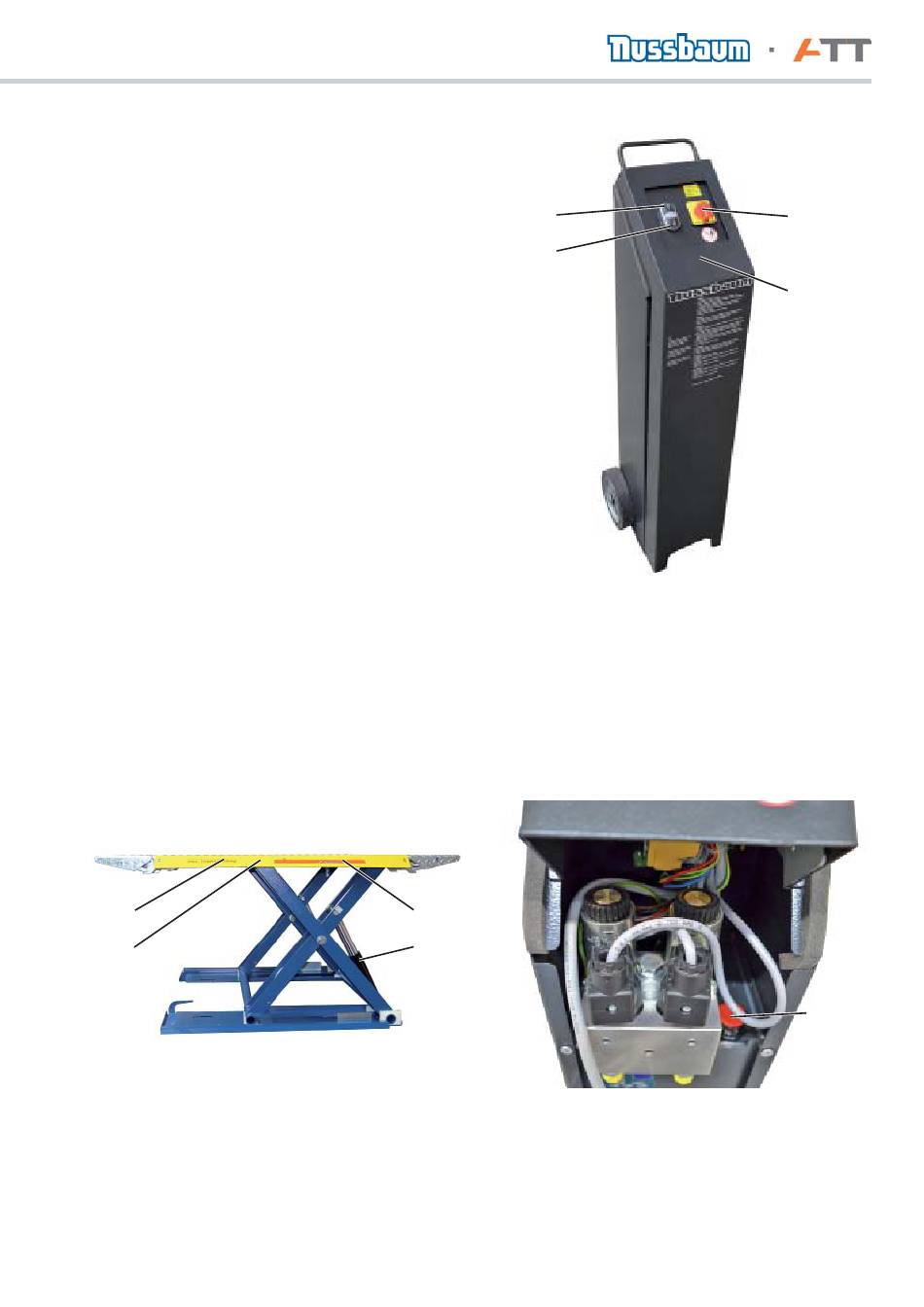

- Retire la cubierta delantera (1).
- Afl ojar y retirar el tapón roscado (5) del depósito
de aceite.
5 Abertura de llenado de aceite
- Verter el aceite
ej. HLP32) Se necesitan unos 8 litros.
2
1
1 Cubierta
2 Interruptor
principal
3 Pulsador "SUBIR"
4 Pulsador
"BAJAR"
5
hidráulico nuevo (por
026
137
