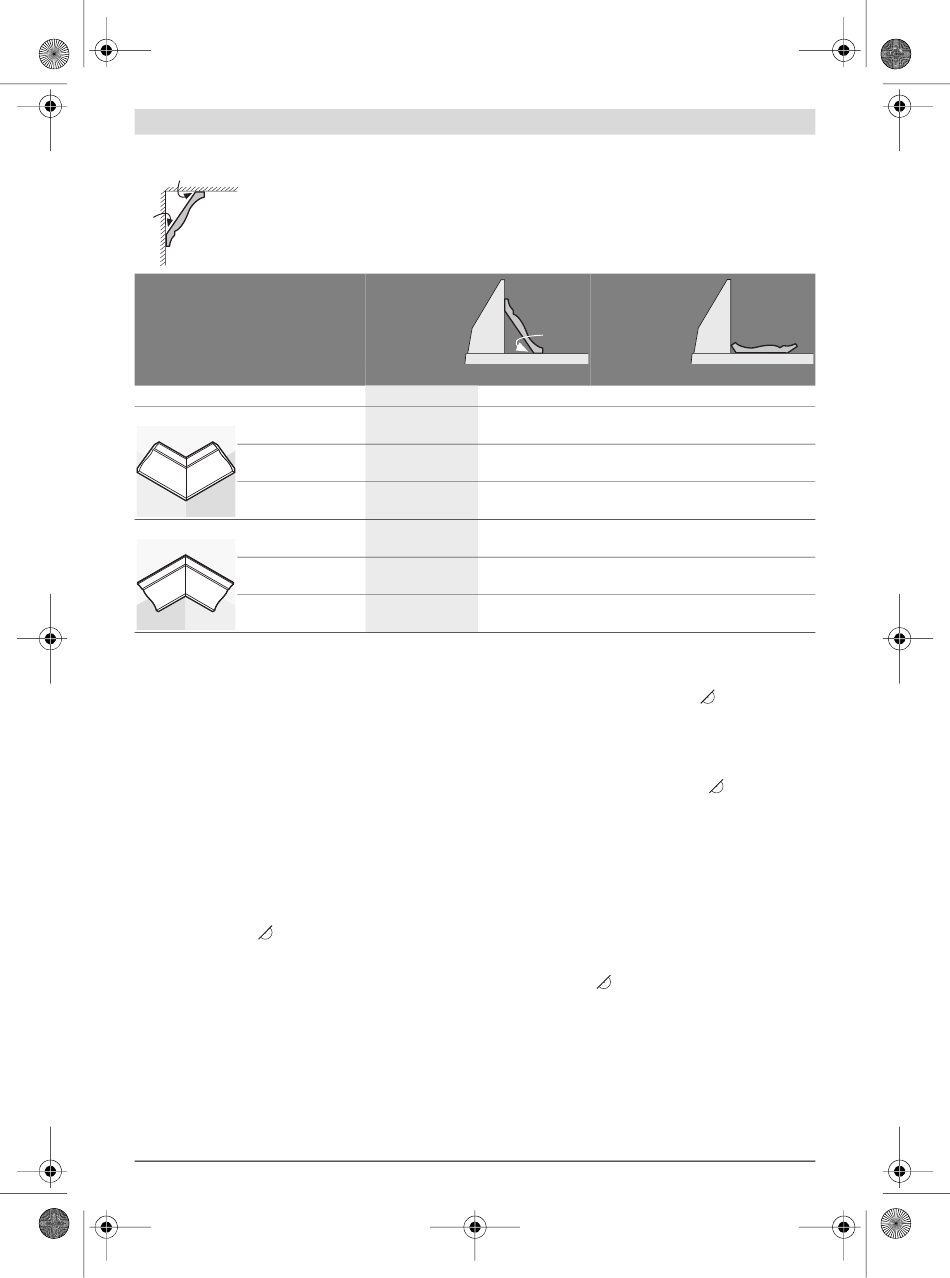

Liteaux de plafond (conformément au standard des Etats-Unis)
Si vous voulez travailler des liteaux de plafond placés à plats sur la table de sciage, il est nécessaire de
52°
régler les angles d'onglet standard de 31,6° (horizontal) et 33,9° (vertical).
Le tableau suivant contient des indications pour travailler des liteaux de plafond.
38°
Réglages
coupes biaises sur le plan vertical
Liteau de plafond
Bord intérieur angle d'onglet
horizontal
Positionnement de la
pièce à travailler
La pièce à travailler
terminée se trouve ...
Bord extérieur angle d'onglet
horizontal
Positionnement de la
pièce à travailler
La pièce à travailler
terminée se trouve ...
Contrôle et réglage des réglages de base
Afin d'obtenir des coupes précises, les réglages de base
doivent être contrôlés et, le cas échéant, réglés après une uti-
lisation intensive de l'outil électroportatif.
Pour ce faire, il faut de l'expérience et les outils spéciaux ap-
propriés.
Un atelier de Service Après-Vente Bosch autorisé effectue ce
travail rapidement et de façon fiable.
Ajustage du laser
– Mettre l'outil électroportatif dans la position de travail scie
circulaire de table. (voir « Position de travail », page 63)
– Tournez la table de sciage 22 jusqu'à l'encoche 27 pour 0°.
Le levier 26 doit s'encliqueter de manière perceptible dans
l'encoche.
Contrôle : (voir figure M1)
– Marquez une ligne de coupe droite sur la pièce.
– Appuyer sur la touche 17 et pousser lentement vers le bas
le bras d'outil avec le levier 18.
– Alignez la pièce de sorte que les dents de la lame coïn-
cident avec la ligne de coupe.
– Maintenez la pièce dans cette position et poussez lente-
ment le bras d'outil vers le haut.
– Serrez la pièce à travailler.
– Activez le faisceau laser au moyen de la touche 35.
Le faisceau laser doit affleurer la ligne complète de coupe sur
la pièce, même si le bras d'outil est poussé vers le bas.
Bosch Power Tools
positionnés
contre la
butée
52°
0°
côté gauche côté droit
45° à droite 45° à gauche
Bord inférieur sur la Bord inférieur sur la
butée butée
... du côté droit de ... du côté gauche
la coupe de la coupe
45° à gauche 45° à droite
Bord inférieur sur la Bord inférieur sur la
butée butée
... du côté droit de ... du côté gauche
la coupe de la coupe
Réglage du parallélisme : (voir figure
– Ouvrez le capot en caoutchouc 48.
– Tournez la vis de réglage 49 avec un tournevis approprié
jusqu'à ce que le faisceau laser soit parallèle à la ligne com-
plète de coupe sur la pièce.
Réglage de l'affleurement : (voir figure
Une vis de réglage 50 se trouvant en-dessous de l'ouverture
marquée « R/L » sert à régler l'affleurement.
– Tourner la vis de réglage 50 avec le tournevis pour vis à
fente fourni jusqu'à ce que le faisceau laser parallèle af-
fleure la ligne complète de coupe sur la pièce.
Une rotation dans le sens inverse des aiguilles d'une montre
fait bouger le faisceau laser de la gauche vers la droite, une ro-
tation dans le sens des aiguilles d'une montre fait bouger le
faisceau laser de la droite vers la gauche.
Réglage de l'ecart latéral lorsque le bras d'outil est
bougé : (voir figure
– Ouvrez le carter caoutchouté latéral 51.
– Au moyen d'un tournevis approprié, tournez la vis de ré-
glage 52 dans le sens des aiguilles d'une montre, au cas où
le faisceau laser se déplace vers la gauche lorsque le bras
d'outil se déplace vers le bas.
Tourner la vis de réglage 52 dans le sens inverse des ai-
guilles d'une montre au cas où le faisceau laser se déplace
vers la droite.
Français | 61
placés à plat
sur la table de
sciage
33,9°
côté gauche côté droit
31,6° à droite 31,6° à gauche
Bord supérieur sur Bord inférieur sur la
la butée butée
... du côté gauche ... du côté gauche
de la coupe de la coupe
31,6° à gauche 31,6° à droite
Bord inférieur sur la Bord supérieur sur
butée la butée
... du côté droit de ... du côté droit de
la coupe la coupe
M2)
M3)
M4)
