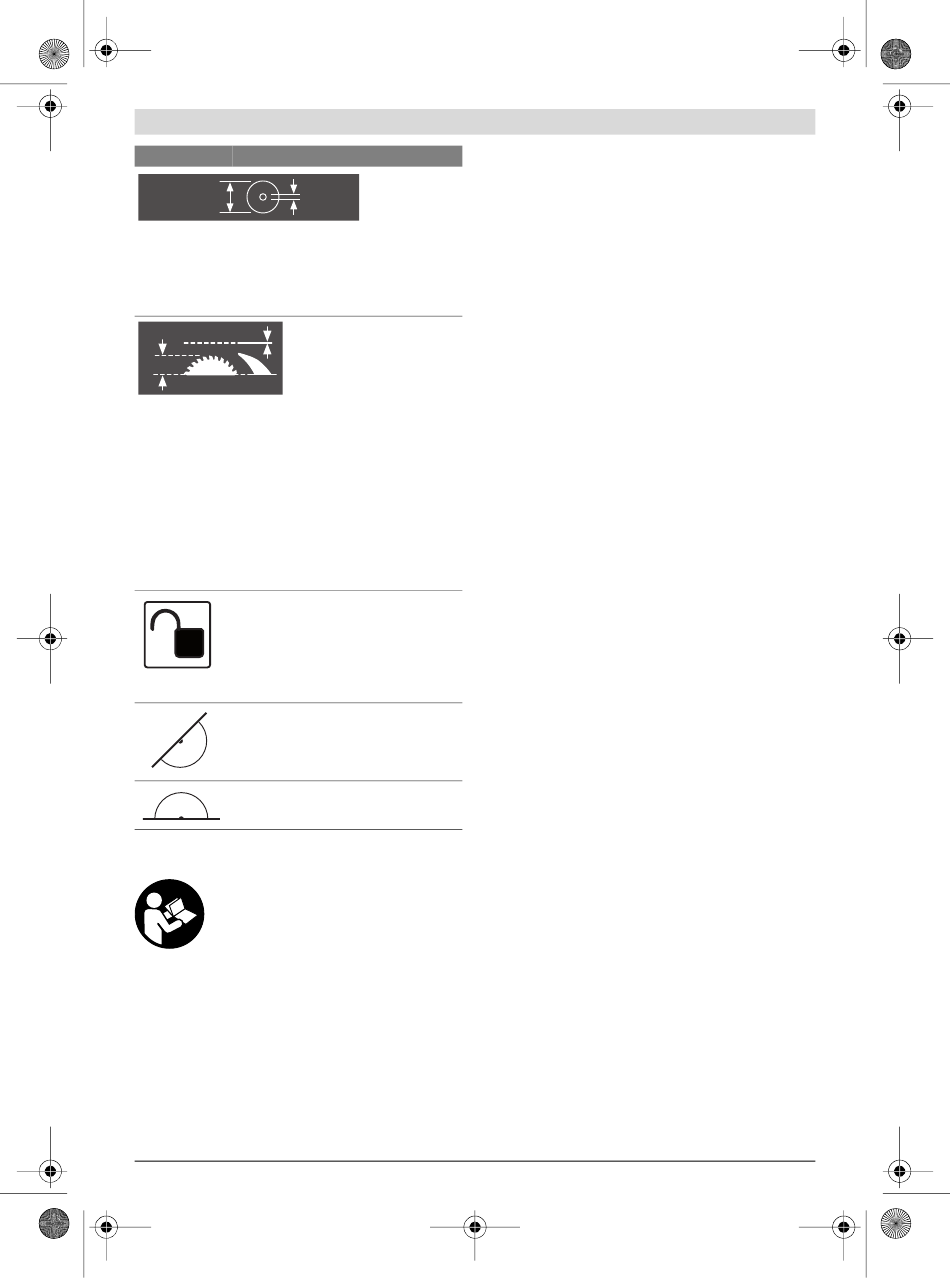

Ознака Значење
305mm
Ø max.
300mm
Ø min.
Внимавајте на димензиите на листот за
пилата. Дијаметарот на отворот мора
точно да биде наместен на вретеното на
вретеното на алатот. Не користете
адаптери или редуктори.
2 mm
51 mm
При менување на листот на пилата
внимавајте на тоа, ширината на резот да
не е помала од 2.0 мм и дебелината на
основниот лист да не е поголема од
2.0 мм. Инаку постои опасност, клинот
за расцепување (2.0 мм) да се заглави
во делот што се обработува.
Во случај доколку комбинираната пила
се користи како столна кружна пила,
максималната висина на делот што се
обработува изнесува 51 мм.
Ознака на држачот 11 за навалување и
фиксирање на заштитната хауба со
повратен механизам
и
ознака на копчето 17 за отклучување на
рачката на апаратот
Ознака за употреба на комбинираната
пила како пила за отсекување и сечење
под агол
Ознака за употреба на комбинираната
пила како столна кружна пила
Опис на производот и моќноста
Прочитајте ги сите напомени и упатства
за безбедност. Грешките настанати како
резултат од непридржување до
безбедносните напомени и упатства може
да предизвикаат електричен удар, пожар
и/или тешки повреди.
Употреба со соодветна намена
Електричниот апарат е наменет за правење на должински
и напречни резови на цврста подлога со прав рез во дрво,
како фиксен уред. Притоа, можени се хоризонтални агли
на закосување од–48° до +48° како и вертикални агли на
закосување од–2° до +47°.
Капацитетот на електричниот апарат е предвиден за
сечење на тврдо и меко дрво, како и иверки и фибер
плочи.
Bosch Power Tools
Не е дозволено електричниот апарат да се користи како
столна кружна пила за сечење на алуминиум или други
неметали.
30mm
Ø
Светлото на овој електричен апарат е наменето да го
осветли директно полето на работа на електричниот
апарат и не е погодно за просторно осветлување во
домаќинството.
Илустрација на компоненти
Нумерирањето на сликите со компоненти се однесува на
приказот на електричните апарати на графичката
страница.
Компоненти за пилата за отсекување и сечење под агол
1 Копче за исклучување
2 Копче за вклучување
3 Отвори за монтажа
4 Жлебови за држење
5 Внатрешен шестаголен клуч (6 мм)/плоснат
одвртувач
6 Држач за заштита од превртување
7 Лист за пилата
8 Вреќичка за прав
9 Исфрлувач на струготини
10 Шраф за фиксирање на држачот 11
11 Држач
12 Инбус шраф (6 мм) за зацврстување на листот за
пилата
13 Блокада за вретеното
14 Стезна прирабница
15 Внатрешна стезна прирабница
16 Поклопец за ласерската леќа
17 Копче за отклучување на рачката на апаратот
18 Дршка
19 Ласерска единица
20 Заштитна хауба со повратен механизам
21 Столарска стега
22 Маса за пилата за отсекување и сечење под агол
23 Скала за аголот на закосување (хоризонтално)
24 Плоча за вметнување
25 Копче за фиксирање на саканиот агол на закосување
(хоризонтално)
26 Лост за претходно поставување на аголот на
закосување (хоризонтално)
27 Жлебови за стандарден агол на закосување
28 Отвори на столарската стега
29 Продолжеток за масата за пилата
30 Гранична водилка
31 Шраф-граничник за 33,9°-агол на закосување
(вертикално)
32 Болцна-граничник за 33,9°-агол на закосување
(вертикално)
33 Единица за осветлување
34 Прекинувач за осветлување („светло")
Македонски | 357
