144 | Svenska

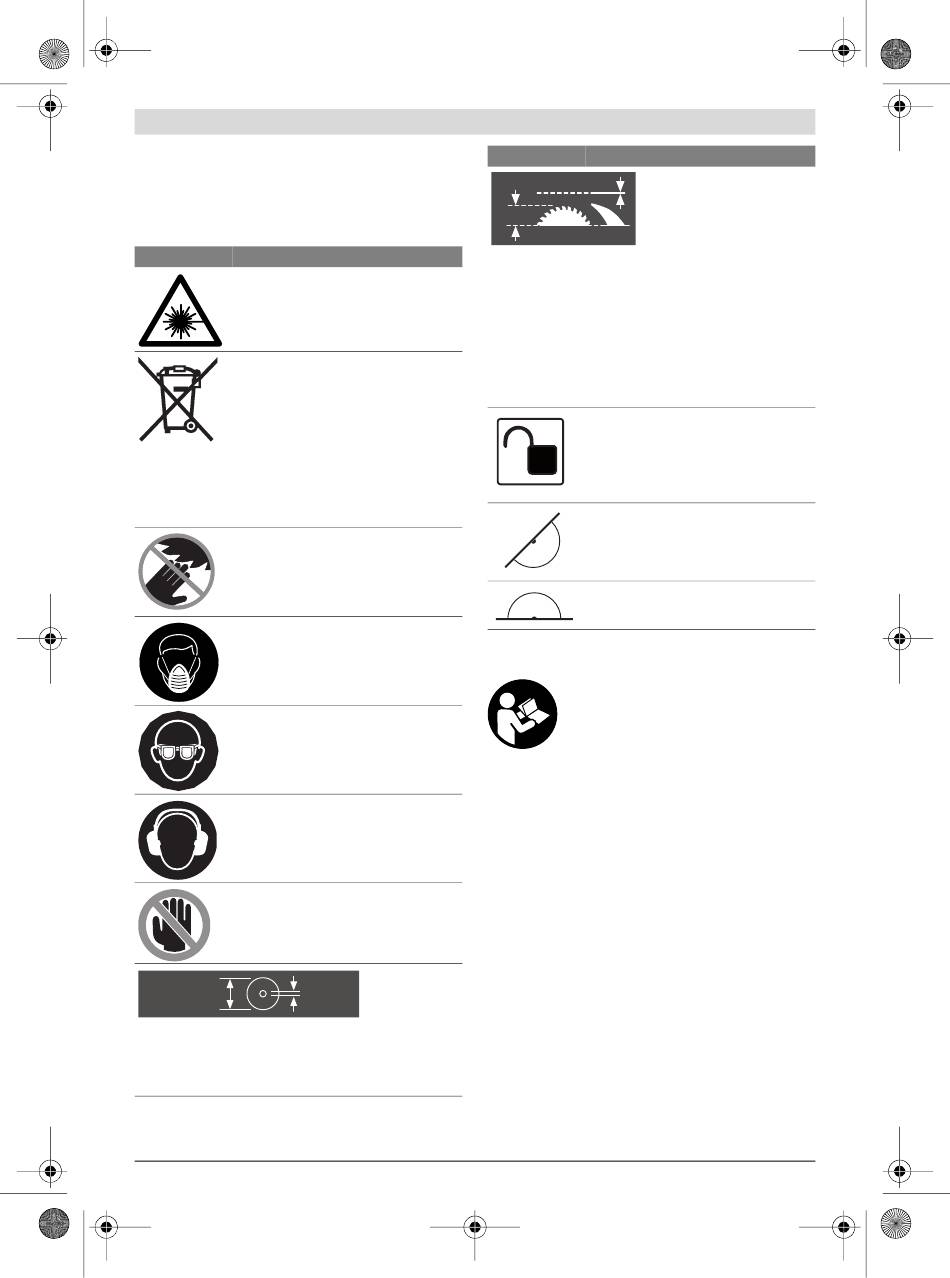

Symboler
Beakta symbolerna nedan som kan vara viktiga för elverkty-
gets användning. Lägg på minne symbolerna och deras bety-
delse. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.
Symbol Betydelse
 Laserstrålning
Stirra inte in i strålen
Laserprodukt klass 2
Släng inte elverktyg i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU
för avfall som utgörs av elektriska och
elektroniska produkter och dess modifie-
ring till nationell rätt måste obrukbara
elverktyg omhändertas separat och på
miljövänligt sätt lämnas in för återvinning.
 Håll händerna på betryggande
avstånd från sågområdet när elverk-
tyget är påkopplat. Kontakt med såg-
bladet medför risk för personskada.
 Bär dammskyddsmask.
 Bär skyddsglasögon.
 Bär hörselskydd. Risk finns för att bul-
ler leder till hörselskada.
 Riskområde! Håll händerna, fing-
rarna och armarna på betryggande
avstånd från detta område.
305mm
Ø max.
300mm
Ø min.
Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.
1 609 92A 0BP | (9.7.13)
Produkt- och kapacitetsbeskrivning
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
vinkel i trä. Härvid är horisontala geringsvinklar mellan –48°
och +48° samt vertikala geringsvinklar mellan –2° och +47°
möjliga.
Elverktyget har konstruerats för sågning av hårt och mjukt trä,
samt av spån- och fiberplattor.
Elverktyget får som bordcirkelsåg användas för sågning av
aluminium och andra icke-järnmetaller.
Belysningen i detta elverktyg är avsett för att belysa verkty-
gets direkta arbetsområde och är inte lämpligt för att lysa upp
rum i bostaden.
30mm
Ø

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.
Symbol Betydelse
2 mm
51 mm
Vid byte av sågklinga se till att sågsnitts-
bredden inte underskrider 2.0 mm och att
sågklingans stambladstjocklek inte över-
skrider 2.0 mm. I annat fall finns risk för
att klyvkniven (2.0 mm) hakar fast i
arbetsstycket.
När kombinationssågen används som
bordcirkelsåg får arbetsstyckets höjd inte
överskrida 51 mm.
Symbol på bygeln 11 för svängning och
låsning av pendlande klingskyddet
och
Symbol på knappen 17 för upplåsning av
verktygsarmen
Symbol för användning av kombinations-
sågen som kap-/geringssåg.
Symbol för användning av kombinations-
sågen som bordscirkelsåg.
Läs noga igenom alla säkerhetsanvisningar
och instruktioner. Fel som uppstår till följd av
att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.
1 Frånslagsknapp
2 Tillslagsknapp
3 Monteringshål
4 Greppfördjupningar
