150 | Svenska
– Skruva bort skruvarna 47 med en kryssspårsmejsel och ta
ut den gamla inmatningsplattan.
– Sätt in den nya insatsplattan och dra åter fast skruvarna
47.
– Ställ den vertikala geringsvinkeln i läge 0° och såga ett spår
i insatsplattan.
– Ställ sedan in den vertikala geringsvinkeln på 45° och såga
igen i spåret.
Med denna åtgärd uppnås att inmatningsplattan kommer
att ligga så nära sågklingans tänder som möjligt utan att
beröra den.
Bearbetning av profilhyvlade lister (golv- och taklister)
Profilhyvlade lister kan bearbetas på två olika sätt:
– lagda mot anslagsskenan,
– plant liggande på sågbordet.

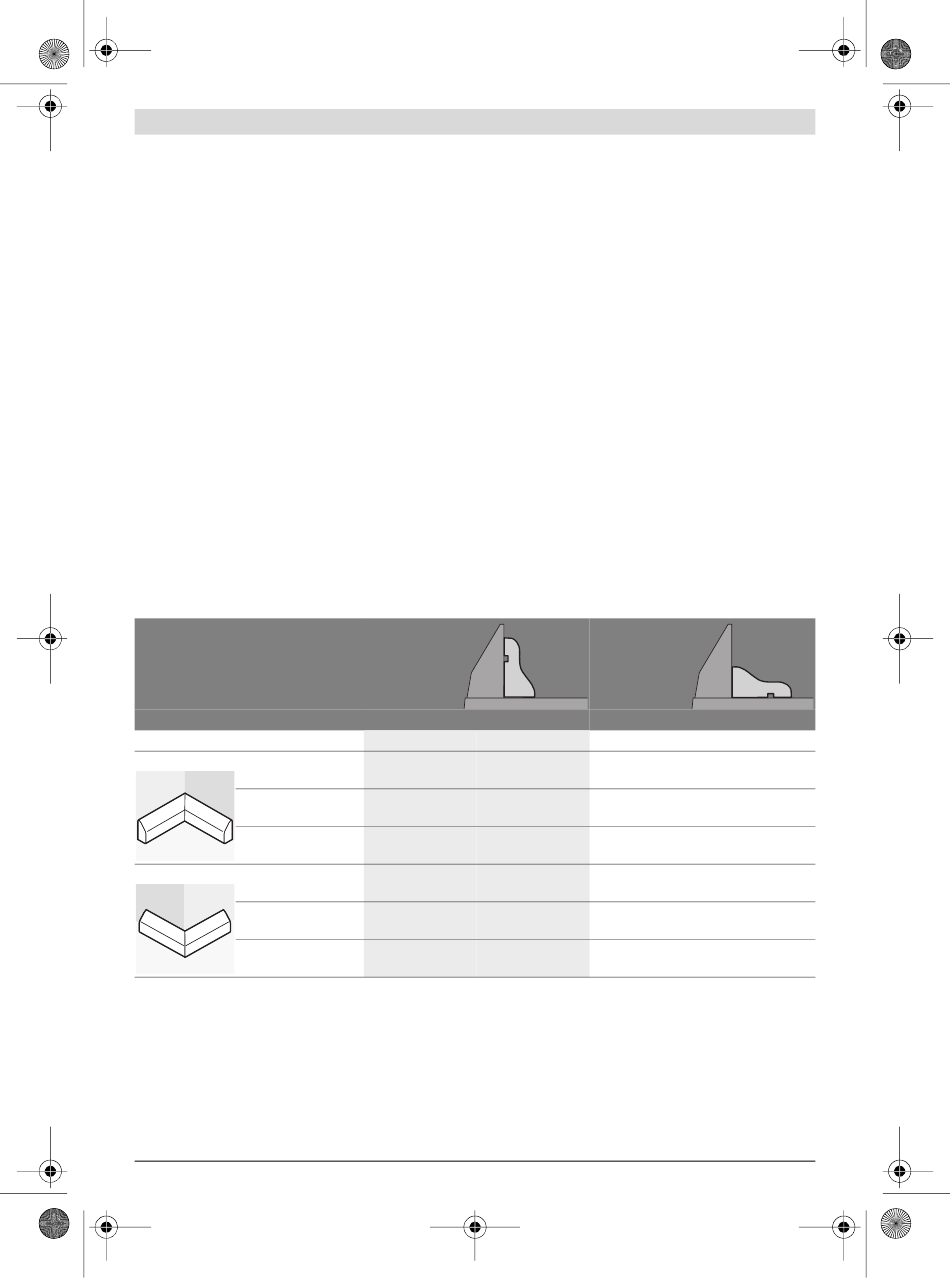

Golvlister
Tabellen nedan lämnar anvisningar om bearbetning av golvlister.
Inställningar
vertikal geringsvinkel
Golvlist
Innerkant horisontal geringsvin-
kel
Arbetsstyckets place-
ring
Färdigt arbetsstycke
ligger ...
Ytterkant horisontal geringsvin-
kel
Arbetsstyckets place-
ring
Färdigt arbetsstycke
ligger ...
1 609 92A 0BP | (9.7.13)
Sågning
Kapning
– Spänn fast arbetsstycket med hänsyn till dimensionerna.
– Ställ in önskad horisontell och/eller vertikal geringsvinkel.
– Koppla på elverktyget.
– Tryck på knappen 17 och för verktygsarmen med handta-
get 18 långsamt nedåt.
– Såga arbetsstycket med jämn matningshastighet.
– Koppla från elverktyget och vänta till sågklingan stannat
helt.
– Skjut verktygsarmen långsamt uppåt.
Speciella arbetsstycken
Böjda eller runda arbetsstycken måste säkras mot slirning.
Vid snittlinjen får springa inte uppstå mellan arbetsstycke,
anslagsskena och sågbord.
Om så behövs, ska speciella fästen tillverkas.
Provsåga med inställd geringsvinkel på virkesavfall.
inställda mot
anslags-
skenan
0°
vänster sida höger sida
45° vänster 45° höger
Underkant på såg- Underkant på såg-
bordet bordet
... till vänster om ... till höger om snit-
snittet tet
45° höger 45° vänster
Underkant på såg- Underkant på såg-
bordet bordet
... till vänster om ... till höger om snit-
snittet tet
plant
liggande på
sågbordet
45°
vänster sida höger sida
0° 0°
Överkant mot Underkant mot
anslagsskenan anslagsskenan
... till vänster om ... till vänster om
snittet snittet
0° 0°
Underkant mot Överkant mot
anslagsskenan anslagsskenan
... till höger om snit- ... till höger om snit-
tet tet
