SKÄRPNING AV KEDJAN

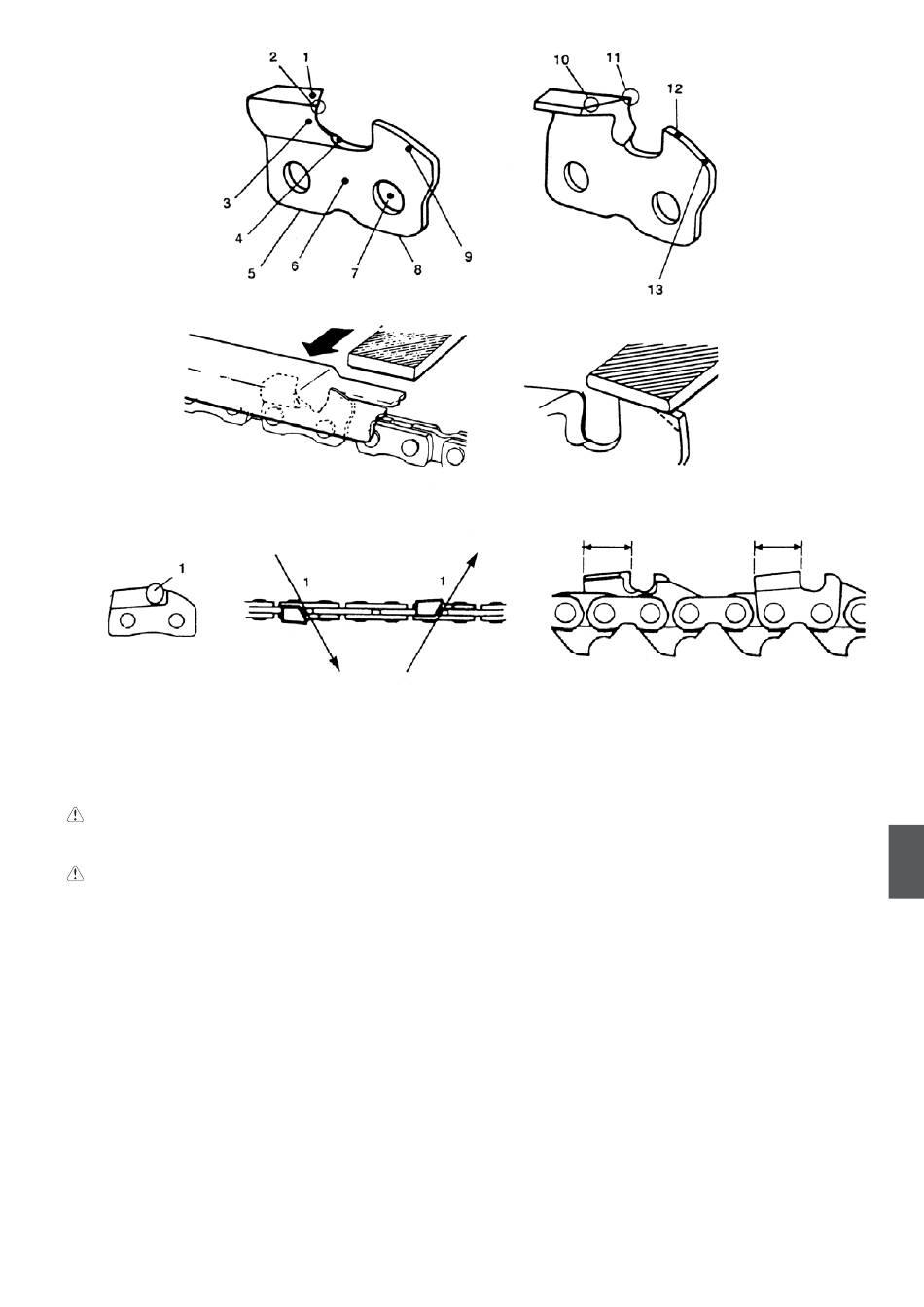

Skärtandsdelar (Fia. 4-1, 2)
VARNING!
Använd skyddshandskar när kedjan ska
slipas
VARNING!
Runda framkanten för att minska risken för
kast och sidolänksbristning.
1. Skovelplan
2. Skärhörn
3. Sidoplan
4. Gap
5. Bakre bäryta
6. Skärtand
7. Nithål
8. Främre bäryta
9. Underställningsklack
10. Korrekt vinkel för skovelplanet (gradantalet
beror på typen av kedja)
11. Något utstickande "hake" eller punkt (kurva
på kedjetyp utan mejselskär)
12. Toppen av underställningsklacken på
korrekt
höjd under skovelplanet
13. Framändan av underställningsklacken
avrundad
Fig. 4-1
Fig. 4-3
Fig. 4-5
FILNING AV UNDERSTÄLLNINGSKLACKAR
1) Om du skärper kedjetanden med en fil, skall
du kontrollera och sänka djupet på
underställningsklacken
2) Kontrollera underställningsklacken efter var
tredje skärpning.
3) Placera djupmallsverktyget på tanden. Om
underställningsmallen sticker ut, skall den
filas tills den är i plan med verktygets topp.
Fila alltid från kedjans insida mot en utvändig
tand. (Fig. 4-3)
4) Runda av det främre hörnet för att bibehålla
underställningsklackens ursprungliga form
när understallningsmallen har använts. Följ
alltid den rekommenderade inställningen för
underställningsklackens höjd som finns i
underhållshandboken eller bruksan-visningen
för din motorsåg. (Fig. 4-4)
Fig. 4-2
Fig. 4-4
Fig. 4-6
ALLMÄNNA ANVISNINGAR FÖR FILNING AV
SÅGTÄNDER
Fila (1) tanden på ena sidan av kedjan från
insidan och utåt. Fila endast med framåtgående
drag. (Fig. 4-5)
5) Håll samma längd för samtliga skärtänder.
(Fig. 4-6)
