Funcionamiento invernal
Para el funcionamiento invernal, colocar el selector de
función (D) en el símbolo
se activará para la producción de calefacción y agua
caliente sanitaria (cuartos de baño, cocina, etc.).
Funcionamiento de verano
Colocando el selector de función (D) en
programa el funcionamiento de verano, es decir la
caldera producirá sólo agua caliente sanitaria (cuartos
de baño, cocina, etc.).
El led de señalización estado caldera (A) tiene una luz
verde intermitente con una frecuencia de 1 segundo
encendida y 5 segundos apagada, esto indica que la
caldera está lista para su uso (stand-by).
En el caso de que haya montados un reloj programador
o un termostato ambiente, es necesario que estén en
posición de encendido y que estén regulados a una
temperatura superior a la del ambiente para que la
caldera se ponga en marcha.
Si las condiciones anteriores son respetadas, después
de unos segundos el led de señalización estado caldera
(A) se pone verde fijo para indicar la presencia de llama.
Regulación de la temperatura del agua calefacción
Gire el selector de temperatura del agua de la
calefacción (C): en el sentido de las agujas del reloj la
temperatura aumenta, en sentido contrario a las agujas
del reloj disminuye
Regulación de la temperatura del agua sanitaria
Gire el selector de temperatura del agua sanitaria (E):
en el sentido de las agujas del reloj la temperatura
aumenta, en sentido contrario a las agujas del reloj
disminuye.
E.
Apagado temporal
En el caso de breves ausencias, colocar el selector de
función (D en . La función antihielo permanece
activa.
Apagado durante largos periodos
En el caso de ausencias prolongadas, colocar el
selector de función (D) en
Cerrar luego el grifo del gas situado debajo de la caldera
girando el mando en sentido horario.
En este caso la función antihielo está desactivada:
vaciar las instalaciones si existe riesgo de hielo.
F.
DESBLOQUEO DE LA CALDERA
En el caso de que la caldera no se encendiese el el
plazo de 9- 10 segundos, el led de señalización estado
caldera (A) se pondrá de color rojo fijo.
Para restablecer el funcionamiento, coloque el selector
de función (D) en la posición
y luego vuelva a colocar selector de función (D) en la
posición deseada, comprobando que el led (A) pase de
luz roja fija a luz intermitente verde con una frecuencia
de 1 segundo encendido y 5 segundos apagado.
A continuación la caldera vuelve a ponerse en marcha
automáticamente y el led (A) se enciende de color verde
fijo.
Si los intentos de desbloqueo no activan el
funcionamiento, póngase en contacto con el
Servicio de Asistencia de la zona.
(Invierno). La caldera
, se
APAGADO
.
, espere 5-6 segundos
47
G.

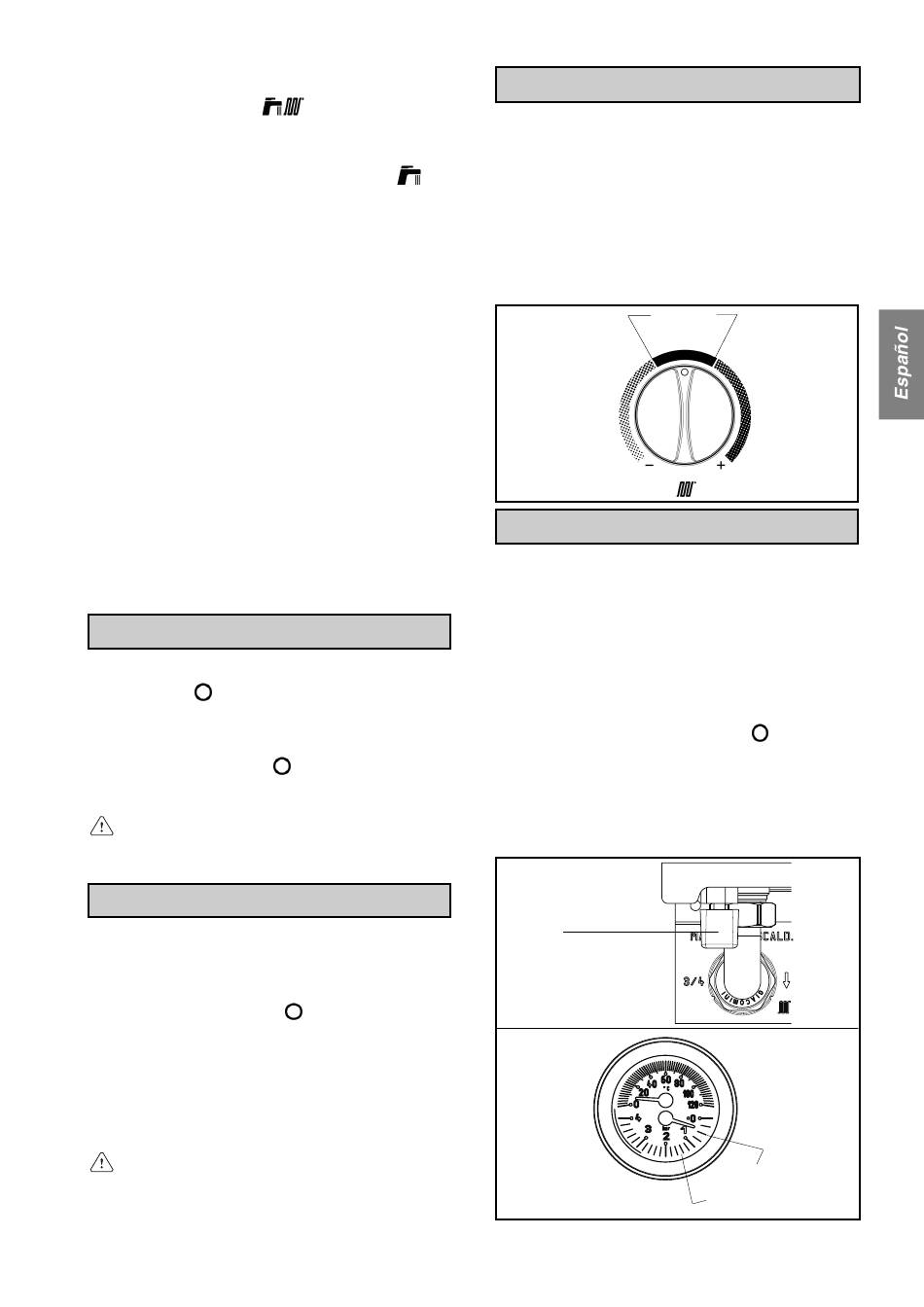

Colocando el selector de temperatura del agua de la
calefacción (C) en el sector evidenciado en la figura 2,
se activa el sistema de autorregulación S.A.R.A.: sobre
la base de la temperatura programada en el termostato
ambiente y del tiempo que se tarda para alcanzarla, la
caldera varía automáticamente la temperatura del agua
de la calefacción reduciendo el tiempo de
funcionamiento, permitiendo un mayor confor t de
funcionamiento y un ahorro de energía. Con otra
selección de calor, la caldera funcionará con el valor
de temperatura programado con el selector de
temperatura del agua de la calefacción (C).
Función
S.A.R.A.
Fig. 2
H.
Compruebe, desde el principio de la temporada en la
cual se usa la calefacción y de vez en cuando, que el
termohidrómetro indique valores de presión con la
instalación en frío incluidos entre 0,6 y 1,5 bar.
En el caso de circulación de agua insuficiente, la caldera
se apagará.
En ningún caso la presión del agua tiene que ser inferior
a 0,5 bar (campo rojo).
En el caso de que se presente esta condición, es
necesario restablecer la presión del agua en la caldera
actuando como se describe a continuación:
Coloque el selector de función (D) en
Abra el grifo de llenado situado debajo dela caldera
hasta que la presión vuelva a los valores correctos.
Cierre perfectamente el grifo de llenado.
Vuelva a colocar el selector de funcionamiento (D) en
la posición inicial.
Si la disminución de presión es muy frecuente, pida la
intervención del Servicio de Asistencia.
grifo de
llenado
Fig. 3
Fig. 4
FUNCIÓN S.A.R.A.
CONTROLES
.
valor de
presión
correcto
