- Quite el selector de función (fig. 18) tirando del mismo
hacia sí
- Coloque el mando (C) en posición "limpia-chimeneas":
esta posición se obtiene girando en el sentido de las
agujas del reloj el mando hasta llegar al tope (fig 19);
de esta forma se realiza el reset del temporizador de
la calefacción
- Conecte eléctricamente la caldera
- Vuelva a colocar el mando (C) en la posición
(invierno)
- Al final de la fase de lento encendido se puede regular
la máxima calefacción utilizando un pequeño
destornillador de corte a través del orificio (B) situado
en correspondencia del potenciómetro P5. Gire dicho
potenciómetro y controle que el valor de presión leído
en el manómetro corresponda al indicado en las tablas
multigas mostradas en la pag. 40.
REGULACIÓN ELÉCTRICA DE LA MÍNIMA
CALEFACCIÓN
(solo Quadra ie FF m)
- Gire al máximo en el sentido de las agujas del reloj el
selector de temperatura del agua de la calefacción
- Conecte eléctricamente la caldera
- Genere una selección de calor a través del termostato
ambiente
- Al final de la fase de lento encendido, la mínima
calefacción se puede regular en 30 segundos
utilizando un pequeño destornillador de corte, a través
del orificio (A) colocado en correspondencia del
potenciómetro P4 (fig. 19)
- Gire el potenciómetro P4 controlando que el valor de
la presión leído en el manómetro corresponda al
indicado en las tablas multigas como se muestra en
la pag. 40
- Vuelva a conectar la toma de compensación a la caja
aire.
- Desconecte el manómetro y vuelva a atornillar el
tornillo de la toma de presión.
Después de cada intervención efectuada en el
órgano de regulación de la válvula del gas, vuelva
a sellar el mismo con laca selladora.
Una vez terminadas las regulaciones:
- vuelva a colocar la temperatura programada con el
termostato ambiente en la deseada
- coloque el selector de temperatura del agua de la
calefacción en la posición deseada
- vuelva a colocar el selector de función en el mando
(C)
- vuelva a cerrar el panel de mandos
- vuelva a colocar la carcasa.

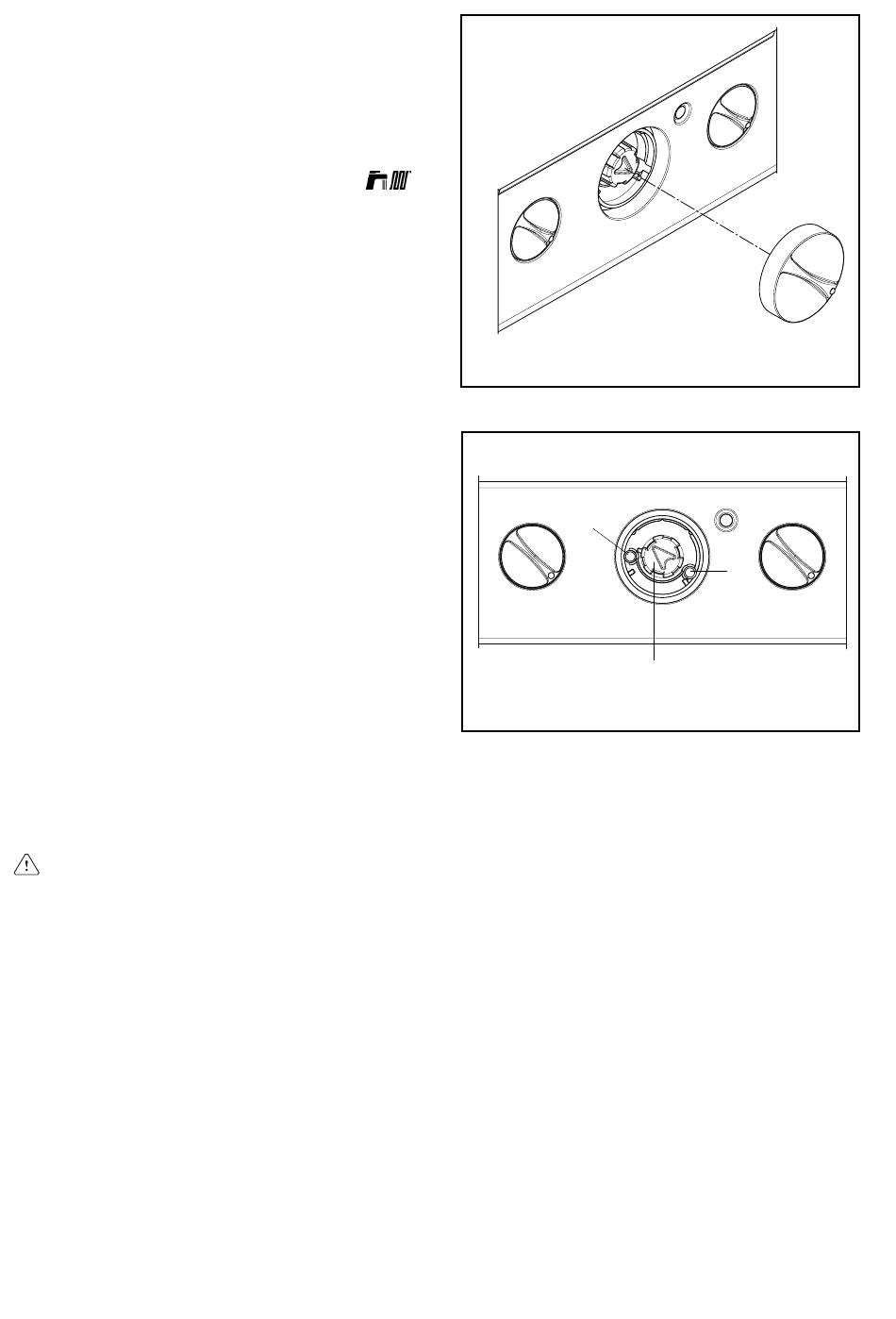

Fig. 18
A
Fig. 19
44
B
C
