12.
La chaudière est réglée en usine par le fabricant.
Mais si vous devez effectuer de nouveaux réglages,
par exemple après les opérations d'entretien
extraordinaire, après le remplacement de la vanne de
gaz ou après une transformation du gaz méthane au
gaz liquide, suivez les procédures décrites ci-après.
Les réglages de la puissance maximum, du
minimum sanitaire et du maximum du
chauffage, doivent être effectués dans l'ordre
indiqué et exclusivement par du personnel
qualifié.
- Coupez le manteau en dévissant les trois vis (fig. 15)
- Faites pivoter le tableau de commande vers l'avant
- Dévissez d'environ deux tours la vis de la prise de
pression en aval de la vanne de gaz et raccordez-y
le manomètre
- Déconnectez la prise de compensation du caisson
d'air (Quadra ie FF m).
RÉGLAGES DE LA PUISSANCE MAXIMUM ET DU
MINIMUM SANITAIRE
- Ouvrez un robinet d'eau chaude avec le maximum
de débit
- Sur le tableau de commande:
- portez le sélecteur de fonction sur (été) (fig. 16)
- por tez à la valeur maximum le sélecteur de
température de l'eau sanitaire
- Mettez sous tension la chaudière en plaçant
l'interrupteur général de l'installation sur Allumé
- Vérifiez si la pression lue sur le manomètre est stable ;
ou avec un milliampèremètre placé après le
modulateur, vérifiez si le modulateur reçoit le
maximum de courant disponible (120 mA pour G20
et 165 mA pour GPL)
- Ôtez le capuchon de protection des vis de réglage
en vous aidant d'un tournevis comme d'un levier.
- Avec une clé en fourchette CH10, agissez sur l'écrou
de réglage de la puissance maximum pour obtenir la
valeur indiquée sur le tableau à la page 25.
- Déconnectez un faston du modulateur
- Attendez que la pression lue sur le manomètre
s'établit sur la valeur minimum
- Avec un tournevis cruciforme, en faisant attention à
ne pas appuyer sur l'arbre intérieur, agissez sur la
vis de réglage rouge du minimum sanitaire et étalonnez
jusqu'à ce que vous lisiez sur le manomètre la valeur
indiquée sur le tableau de la page 25
- Reconnectez le faston du modulateur
- Fermez le robinet d'eau chaude sanitaire
- Remettez en place le capuchon de protection des
vis de réglage avec soin et précaution.
RÉGLAGE ÉLECTRIQUE DU MAXIMUM DU
CHAUFFAGE
- Placez l'interrupteur général de l'installation sur
"éteint"
- Faites une demande de chaleur à travers le thermostat
d'ambiance
- Ouvrez le portillon en le soulevant
- Faites pivoter en sens horaire le sélecteur de
température de l'eau de chauffage sur le maximum
- Ôtez le sélecteur de fonction (fig. 18) en tirant vers
vous
RÉGLAGES

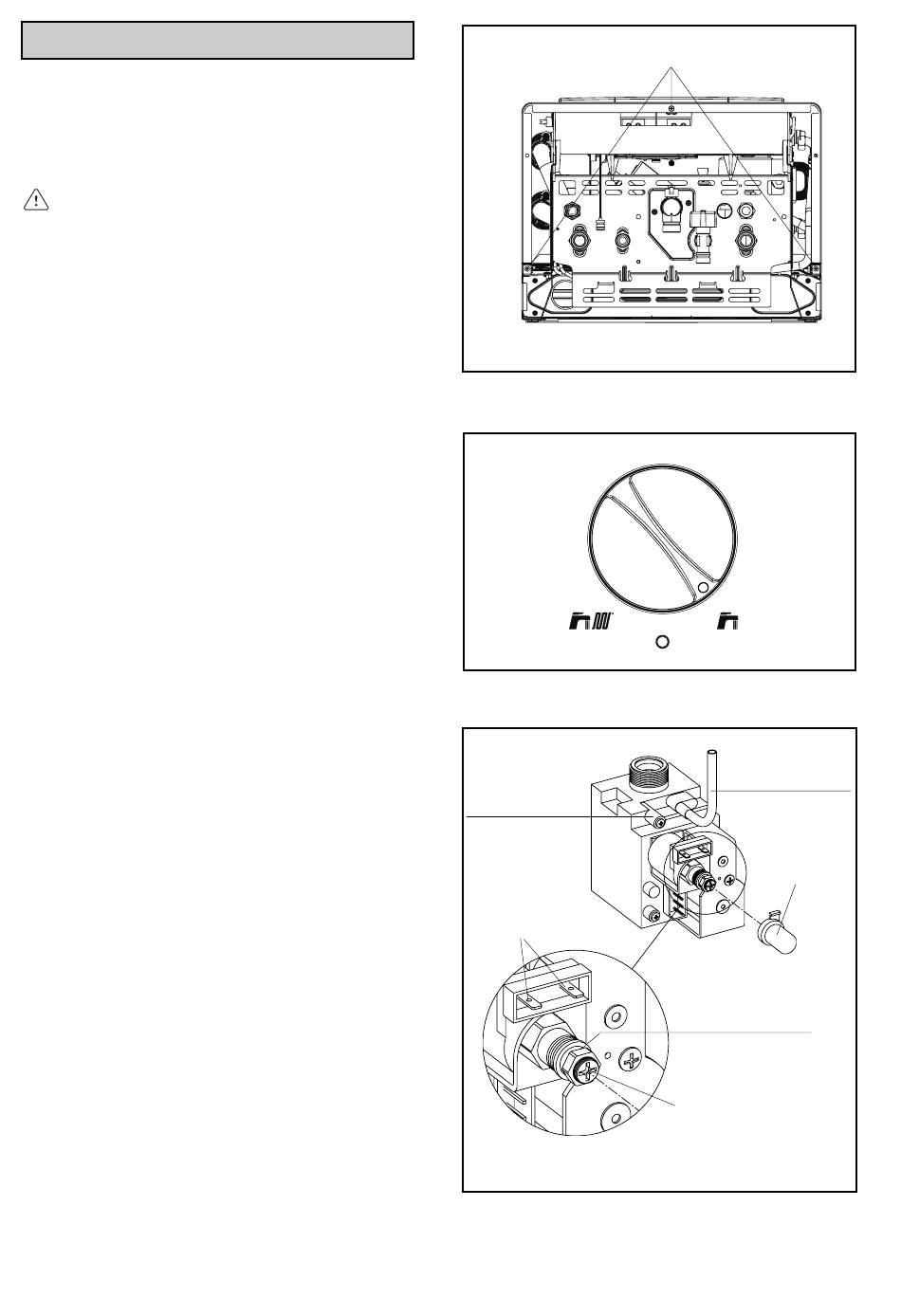

Fig. 15
Fig. 16
Fig. 17
28
PRISE DE
PRESSION EN
AVAL DE LA
SOUPAPE DE
GAZ
RACCORDS
FASTON
vis
PRISE DE
COMPENSATION
(Quadra ie FF m)
CAPUCHON
DE
ÉCROU DE RÉGLAGE
DE LA PUISSANCE
MAXIMUM
VIS ROUGE DE
RÉGLAGE DU
MINIMUM SANITAIRE
