SIGNALISATIONS LUMINEUSES
Selon le fonctionnement de l'appareil, le voyant à diode
(LED) signalant l'état de la chaudière apparaît d'une
couleur différente: vert, rouge ou jaune.
LED VERT
- Clignotant avec une fréquence de 1 seconde allumé
– 5 secondes éteint = chaudière en attente, pas de
présence de flamme.
- Clignotant avec une fréquence de 0,5 seconde allumé
– 0,5 seconde éteint = arrêt provisoire de l'appareil
causé par les anomalies suivantes à réarmement
automatique:
- pressostat de l'eau (durée d'attente 10 minutes
environ)
- pressostat de l'air différentiel (durée d'attente 10
minutes environ)
- transitoire en attente de l'allumage.
Au cours de cette phase la chaudière attend le
rétablissement des conditions de fonctionnement. Si,
une fois le temps d'attente écoulé, la chaudière ne
reprend pas son fonctionnement normal, l'arrêt
devient définitif et le signal lumineux s'éclaire en
rouge.
- Clignote rapidement avec affichage bref, entrée/sortie
fonction S.A.R. A. (Système Automatique de
Réglage d'Ambiance). En plaçant le sélecteur de
température de l'eau de chauffage sur la zone
indiquée par la fig. 13 – valeur de la température
comprise entre 55 et 65 °C - vous activez le système
d'autoréglage S.A.R.A.: la chaudière varie la
température de refoulement en fonction du signal de
fermeture du thermostat d'ambiance.
Lorsque la température configurée avec le sélecteur
de température de l'eau de chauffage est atteinte,
un décompte de 20 minutes commence.
Si pendant ce laps de temps le thermostat
d'ambiance continue à demander de la chaleur, la
valeur de la température configurée augmente
automatiquement de 5°C.
Lorsque la nouvelle valeur configurée est atteinte,
un autre décompte de 20 minutes supplémentaires
commence.
Cette nouvelle valeur de la température est la somme
de la température configurée à la main avec le
sélecteur de température de l'eau de chauffage et
de l'augmentation de +10°C de la fonction S.A.R.A.
Après le deuxième cycle d'incrémentation, la valeur
de la température reste la même jusqu'au terme de
la demande de chaleur qui en interrompt le cycle.
Au moment d'une ultérieure demande de chaleur la
chaudière fonctionnera avec la valeur de température
configurée avec le sélecteur de température de l'eau
de chauffage.
- Ver t fixe c'est-à-dire présence de flamme, la
chaudière fonctionne normalement.
LED rouge
Le LED rouge fixe indique un blocage de la chaudière
causé par les anomalies suivantes:
- blocage de la flamme
- alarme de panne électronique ACF
- intervention du thermostat des fumées (Quadra ie m)
- intervention du pressostat d'air différentiel (après la
phase transitoire) (Quadra ie FF m)
- sonde NTC du chauffage
- pressostat d'eau (après la phase transitoire)
Clignotant = intervention du thermostat limite.
Pour réactiver le fonctionnement, placez le sélecteur
de fonction sur off-reset, attendez 5 ou 6 secondes et
remettez-le dans la position voulue: été ou hiver.

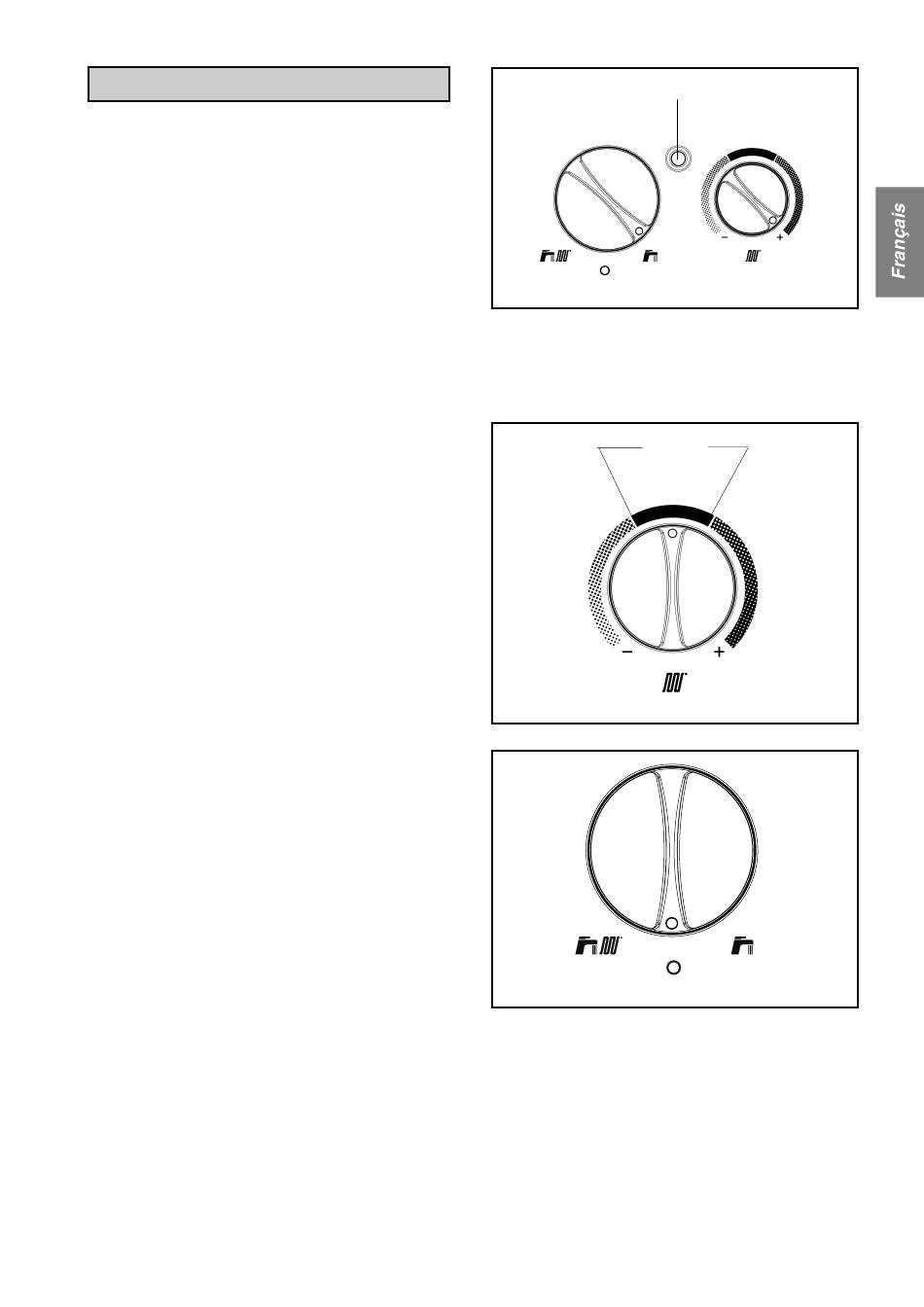

LED de signalisation de l'état de la
Fig. 12
Fig. 13
Fig. 14
LED jaune
Fixe = anomalie de la sonde NTC sanitaire. Ne s'affiche
que si la chaudière est en attente.
La chaudière fonctionne normalement, mais elle ne
garantit pas la stabilité de la température de l'eau
sanitaire.
Demandez l'intervention du Service après-vente pour
effectuer un contrôle.
Clignotant = fonction ramonage en cours.
27
chaudière
Fonction
S.A.R.A.
