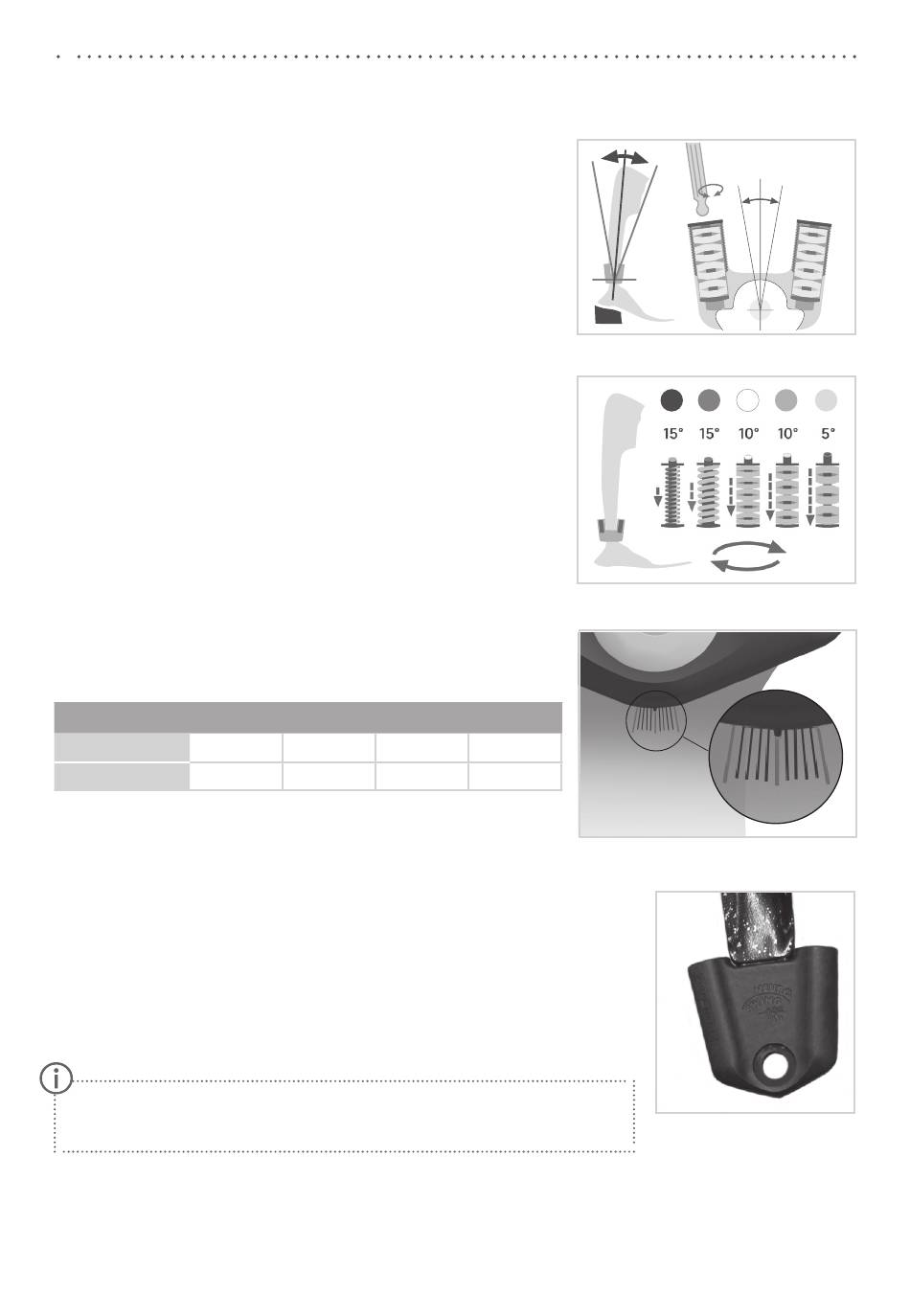

Justerbar struktur
Skru alltid kun én fjærenhet ut om gangen for å tilpasse vinkelen
mellom skinnleggen og foten (fig. 9). Skru deretter inn den andre
fjærenheten til den berører systemfotbøylen. Ikke forhåndsstram
fjærenheten, ettersom det påvirker maks. mulig bevegelsesfrihet. Det
er satt inn en o-ring på de utvendige gjengene til fjærenheten, slik at
posisjonen til fjærenheten ikke endres.
Justerbar fjærstyrke
Avhengig av nødvendig fjærstyrke må du sette den passende fjæren-
heten inn i fjærkanalen. Det finnes fem fjærenheter med fjærkraft fra
normal til ekstra kraftig (fig. 10). Pass på at fjærenheten er stilt inn
med maks. mulig bevegelsesfrihet.
9.2

Avlesing av leddvinkel

Det finnes merker på leddhuset og systemfotbøylen (fig. 11) som viser
vinkelen mellom systemkomponentene. Slik kan du kontrollere den
individuelle grunninnstillingen (ortosens grunnleggende oppbyg-
ging), dokumentere den viste leddvinkelen og sammenligne avvik i
etterkant.
Du finner avstandene mellom grademerkene for de enkelte system-
breddene i tabellen nedenfor.
Grademerker
Systembredde 12 mm
Grad

10. Forbindelse til systemankeret

Systemankeret for NEURO SWING H
henhold til anbefalt arbeidsteknikk (fig. 12). Innliming utføres etter at ortosede-
lene er blitt herdet. Kontroller at limet ikke er gått ut på dato før du bruker det.
Limet bør oppbevares på et kjølig sted.
Du finner mer informasjon i bruksanvisning for ortopediteknikere eller kva-
lifiserte/utdannede eksperter på systemankere for vanntette systemledd. Du
finner informasjon om arbeidsteknikkene på vår hjemmeside
www.fior-gentz.com i området "Online Tutorials".
Merk: Ortosen må ikke herdes etter at systemankeret er blitt koblet til
systemleddet. Ved høye temperaturer kan limets egenskaper forandres.
14 mm 16 mm
5° 2°
O må limes inn i systemleddet i
2
20 mm
2° 2°
Fig. 9
Fig. 10
Fig. 11
Fig. 12
89
