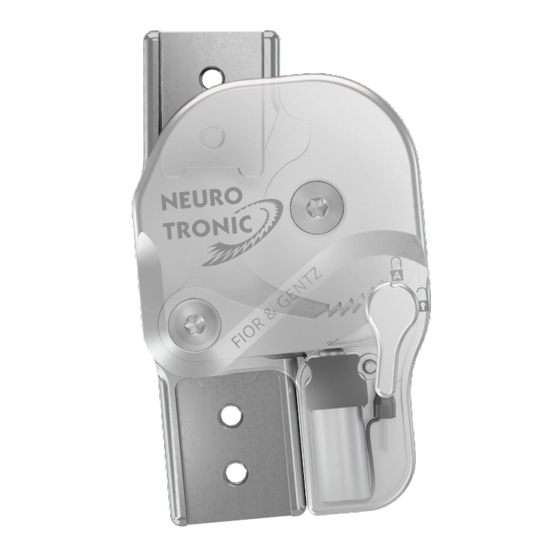

FIOR & GENTZ NEURO TRONIC Montage

Masquer les pouces Voir aussi pour NEURO TRONIC:

Publicité

Liens rapides

Télécharger ce manuel
Montage de l'articulation NEURO TRONIC
Ce tutoriel en ligne illustre le montage de l'articulation de genou modulaire automatique et
électromécanique NEURO TRONIC. Il aborde aussi le montage du contrôleur et le câblage. Vous
trouverez des remarques utiles sur l'application Expert et sur l'application User dans la
notice
d'utilisation. Le tutoriel en ligne
Étapes de travail spécifiques lors de la fabrication d'une KAFO avec la
NEURO TRONIC
comporte des instructions sur le placement des gabarits et sur les particularités à
respecter lors du renforcement.
Dernière actualisation : 29/09/2022
1/52
NEURO TRONIC

Publicité

loading

Manuels Connexes pour FIOR & GENTZ NEURO TRONIC

Sommaire des Matières pour FIOR & GENTZ NEURO TRONIC

  • Page 1 Ce tutoriel en ligne illustre le montage de l’articulation de genou modulaire automatique et électromécanique NEURO TRONIC. Il aborde aussi le montage du contrôleur et le câblage. Vous trouverez des remarques utiles sur l’application Expert et sur l’application User dans la notice d’utilisation.
  • Page 2 Montage de l’articulation NEURO TRONIC Dernière actualisation : 29/09/2022 2/52 NEURO TRONIC...
  • Page 3 Nettoyez l’articulation modulaire. Pour nettoyer les filetages de la plaque supérieure, utilisez le ® nettoyant haute performance LOCTITE 7063 pour éliminer les résidus de cire isolante. Remarque : respectez la lors de l’utilisation du nettoyant haute performance LOCTITE ® fiche de données 7063. Dernière actualisation : 29/09/2022 3/52 NEURO TRONIC...
  • Page 4 Étape 2/25 Percez un trou (diamètre 3,4 mm) là où se trouvaient les vis du gabarit pour stratification pour le contrôleur et enfoncez les vis sans tête. Dernière actualisation : 29/09/2022 4/52 NEURO TRONIC...
  • Page 5 Vaporisez de la colle en spray sur un côté de la première rondelle de friction et collez-la dans la grande plaque supérieure. Graissez légèrement l’autre côté de la rondelle de friction avec la graisse pour articulation d’orthèse. Dernière actualisation : 29/09/2022 5/52 NEURO TRONIC...
  • Page 6 Graissez l’alésage d’axe de la couronne avec la graisse pour articulation d’orthèse. Montez la couronne, y compris la douille de guidage, sur la partie supérieure de l’articulation. Remarque : veillez à ce qu’aucune graisse ne pénètre dans la denture de la couronne. Dernière actualisation : 29/09/2022 6/52 NEURO TRONIC...
  • Page 7 Insérez le boulon à goupille fendue du cliquet de verrouillage dans l’ouverture prévue dans la partie inférieure de l’articulation. Veillez à la position correcte du boulon à goupille fendue. Montez le cliquet de verrouillage. Dernière actualisation : 29/09/2022 7/52 NEURO TRONIC...
  • Page 8 Étape 6/25 Graissez l’alésage de l’axe d’articulation ainsi que les surfaces de glissement du boulon à goupille fendue avec la graisse pour articulation d’orthèse. Dernière actualisation : 29/09/2022 8/52 NEURO TRONIC...
  • Page 9 Étape 7/25 Insérez le boulon à goupille fendue de l’axe d’articulation dans l’ouverture prévue dans la partie inférieure de l’articulation. Veillez à la position correcte du boulon à goupille fendue. Dernière actualisation : 29/09/2022 9/52 NEURO TRONIC...
  • Page 10 Étape 8/25 Graissez légèrement la deuxième rondelle de friction des deux côtés avec la graisse pour articulation d’orthèse. Dernière actualisation : 29/09/2022 10/52 NEURO TRONIC...
  • Page 11 Placez la deuxième rondelle de friction sur le boulon à goupille fendue. Maintenez le boulon à goupille fendue dans cette position en plaçant un doigt au dos. Montez la partie supérieure de l’articulation avec la couronne. Dernière actualisation : 29/09/2022 11/52 NEURO TRONIC...
  • Page 12 Montez la plaque supérieure sans l’aimant de levage et serrez les vis avec le couple de serrage approprié. Remarque : vous trouverez toutes les informations sur le couple de serrage dans la plaque supérieure de l’articulation modulaire ou dans la notice d’utilisation Dernière actualisation : 29/09/2022 12/52 NEURO TRONIC...
  • Page 13 Étape 11/25 Si une rondelle de friction devait être endommagée lors du montage de la plaque supérieure (un léger claquement est audible), éliminez les particules et remplacez la rondelle de friction par une neuve. Dernière actualisation : 29/09/2022 13/52 NEURO TRONIC...
  • Page 14 Remarque : les vis sont toujours fournies pour correspondre à l’articulation modulaire respective. Une éventuelle différence entre la longueur de la vis et le filetage des boulons à goupille fendue n’affecte pas la charge admissible de l’articulation modulaire. Dernière actualisation : 29/09/2022 14/52 NEURO TRONIC...
  • Page 15 Utilisez les rondelles de friction de l’épaisseur directement inférieure si l’articulation se meut difficilement, répétez toutes les étapes à partir de l’étape 8 et vérifiez à nouveau. Remarque : pour une orthèse bilatérale, vérifiez toujours seulement une articulation modulaire à la fois. Dernière actualisation : 29/09/2022 15/52 NEURO TRONIC...
  • Page 16 étapes à partir de l’étape 8 et vérifiez à nouveau. Remarque : pour une orthèse bilatérale, vérifiez toujours seulement une articulation modulaire à la fois. Dernière actualisation : 29/09/2022 16/52 NEURO TRONIC...
  • Page 17 Vérifiez à nouveau. Remarque : le levier reste réglé sur le point pour les étapes suivantes. Dernière actualisation : 29/09/2022 17/52 NEURO TRONIC...
  • Page 18 243 à résistance moyenne et le couple de serrage approprié. Laissez l’adhésif durcir (adhérence finale après environ 24 heures). Remarque : respectez la lors de l’utilisation de l’adhésif LOCTITE ® 243 à résistance fiche de données moyenne. Dernière actualisation : 29/09/2022 18/52 NEURO TRONIC...
  • Page 19 Montez l’aimant de levage. Poussez d’abord le ressort de pression, puis la rondelle sur le piston. Placez le piston, y compris le ressort de pression et la rondelle, dans l’aimant de levage. Ensuite, montez l’aimant de levage dans la plaque supérieure. Dernière actualisation : 29/09/2022 19/52 NEURO TRONIC...
  • Page 20 Étape 18/25 Branchez le connecteur du câble de raccordement de l’aimant de levage sur l’aimant de levage. Il n’est pas important de savoir à quel pôle de l’aimant de levage le câble est connecté. Dernière actualisation : 29/09/2022 20/52 NEURO TRONIC...
  • Page 21 Étape 19/25 Mettez l’embout de fermeture sur le connecteur de l’aimant de levage et placez ensuite le connecteur dans la grande plaque supérieure. Dernière actualisation : 29/09/2022 21/52 NEURO TRONIC...
  • Page 22 Étape 20/25 Montez la petite plaque supérieure et fixez-la en serrant la vis. Dernière actualisation : 29/09/2022 22/52 NEURO TRONIC...
  • Page 23 Étape 21/25 Enfoncez l’amortisseur de la butée d’extension dans l’alésage prévu à cet effet. Dernière actualisation : 29/09/2022 23/52 NEURO TRONIC...
  • Page 24 Étape 22/25 Qu’il s’agisse d’une construction unilatérale ou bilatérale, le connecteur du câble de raccordement de l’aimant de levage se branche dans la prise du contrôleur. Bien serrer la douille taraudée moletée. Dernière actualisation : 29/09/2022 24/52 NEURO TRONIC...
  • Page 25 Étape 23/25 Fixez le contrôleur sur la coque de l’orthèse avec les vis à tête fraisée fournies. Dernière actualisation : 29/09/2022 25/52 NEURO TRONIC...
  • Page 26 Remarque : respectez la fiche de données lors de l’utilisation de colle instantanée. Dernière actualisation : 29/09/2022 26/52 NEURO TRONIC...
  • Page 27 Étape 25/25 Appuyez sur le bouton MODE sur le contrôleur pour vous connecter à l’application et régler l’articulation modulaire. Respectez les remarques spécifiées dans la notice d’utilisation. Dernière actualisation : 29/09/2022 27/52 NEURO TRONIC...
  • Page 28 Dernière actualisation : 29/09/2022 28/52 NEURO TRONIC...
  • Page 29 Dernière actualisation : 29/09/2022 29/52 NEURO TRONIC...
  • Page 30 Dernière actualisation : 29/09/2022 30/52 NEURO TRONIC...
  • Page 31 Dernière actualisation : 29/09/2022 31/52 NEURO TRONIC...
  • Page 32 Dernière actualisation : 29/09/2022 32/52 NEURO TRONIC...
  • Page 33 Dernière actualisation : 29/09/2022 33/52 NEURO TRONIC...
  • Page 34 Dernière actualisation : 29/09/2022 34/52 NEURO TRONIC...
  • Page 35 Dernière actualisation : 29/09/2022 35/52 NEURO TRONIC...
  • Page 36 Dernière actualisation : 29/09/2022 36/52 NEURO TRONIC...
  • Page 37 Dernière actualisation : 29/09/2022 37/52 NEURO TRONIC...
  • Page 38 Dernière actualisation : 29/09/2022 38/52 NEURO TRONIC...
  • Page 39 Dernière actualisation : 29/09/2022 39/52 NEURO TRONIC...
  • Page 40 Dernière actualisation : 29/09/2022 40/52 NEURO TRONIC...
  • Page 41 Dernière actualisation : 29/09/2022 41/52 NEURO TRONIC...
  • Page 42 Dernière actualisation : 29/09/2022 42/52 NEURO TRONIC...
  • Page 43 Dernière actualisation : 29/09/2022 43/52 NEURO TRONIC...
  • Page 44 Dernière actualisation : 29/09/2022 44/52 NEURO TRONIC...
  • Page 45 Dernière actualisation : 29/09/2022 45/52 NEURO TRONIC...
  • Page 46 Dernière actualisation : 29/09/2022 46/52 NEURO TRONIC...
  • Page 47 Dernière actualisation : 29/09/2022 47/52 NEURO TRONIC...
  • Page 48 Dernière actualisation : 29/09/2022 48/52 NEURO TRONIC...
  • Page 49 Dernière actualisation : 29/09/2022 49/52 NEURO TRONIC...
  • Page 50 Dernière actualisation : 29/09/2022 50/52 NEURO TRONIC...
  • Page 51 Dernière actualisation : 29/09/2022 51/52 NEURO TRONIC...
  • Page 52 Gesellschaft für Entwicklung und Vertrieb von orthopädietechnischen Systemen mbH Dorette-von-Stern-Straße 5 D-21337 Lüneburg (Allemagne) Tél.: +49 4131 24445-0 Fax: +49 4131 24445-57 E-mail: info(at)fior-gentz.de Conseil et support technique Service commercial interne Service commercial externe Support technique Équipe export Dernière actualisation : 29/09/2022 52/52 NEURO TRONIC...
