11. Onderhoud

Controleer het systeemgewricht om de 6 maanden op slijtage en functionaliteit. Controleer ook na elk uitge-
voerd onderhoud de functionaliteit.
Gewrichtscomponent Probleem
Veereenheid
O-ring
Splitpenbout
Glijschijf
Glijbus
Borg bij elk onderhoud de schroef van de gewrichtsbehuizing met het juiste draaimoment en LOCTITE® 243
middelvast (zie hoofdstuk 8.4). Verwijder van tevoren alle lijmresten.
Fixeer bij de demontage van het systeemgewricht de splitpenbout bij het uitdraaien van de schroef aan
de achterkant met een vinger. Hierdoor voorkomt u dat de splitpenbout uit de verlaging glijdt en het
materiaal van de gewrichtsbehuizing beschadigd raakt.

11.1 Glijschijven vervangen

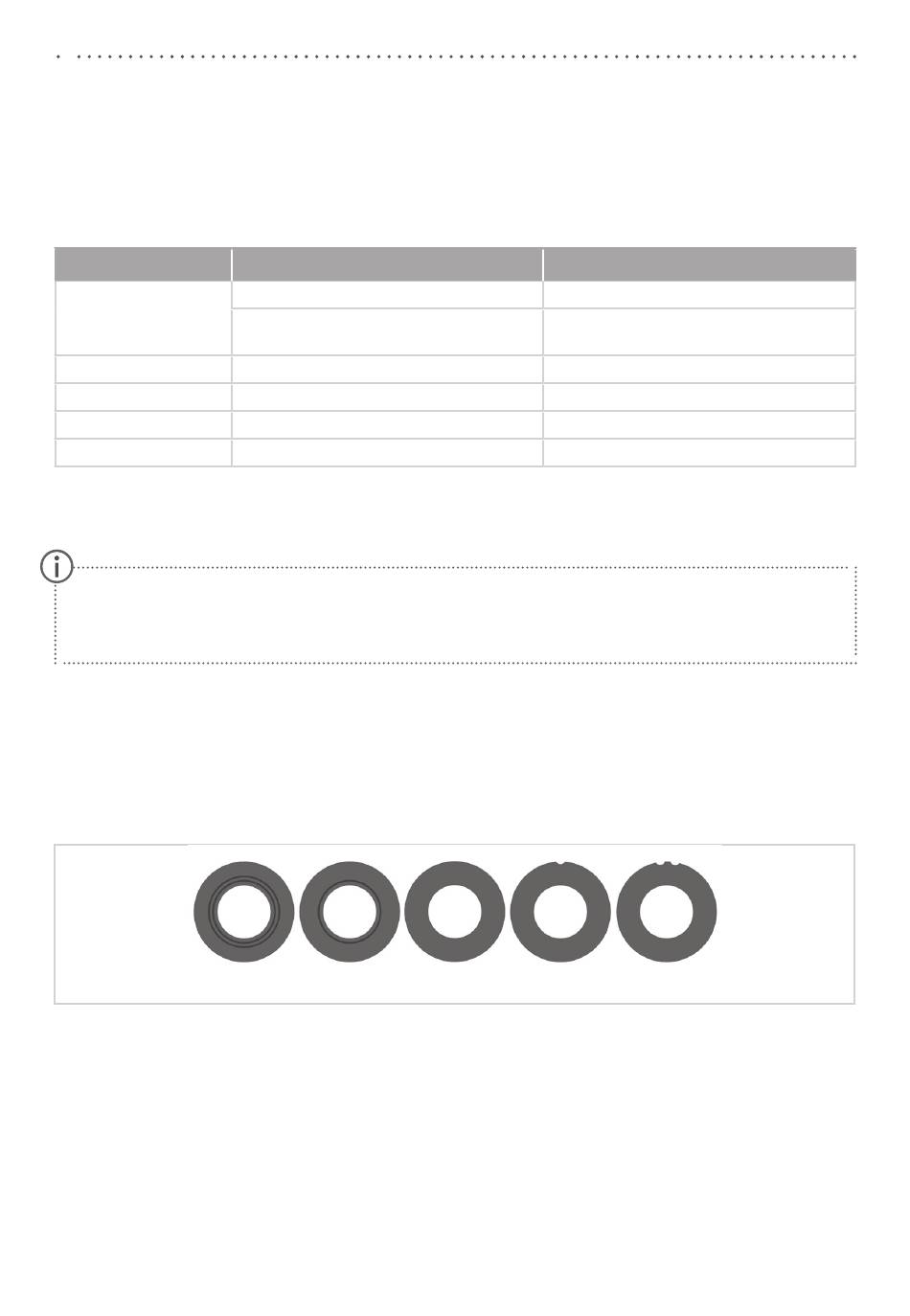

Glijschijven zijn verkrijgbaar in verschillende diktes (GS1911-040 is bijv. 0,40 mm dik). Elke dikte heeft een
andere markering (afb. 13). Op de achterkant van deze gebruiksaanwijzing vindt u de artikelnummers van
de voorgemonteerde glijschijven. Gebruik voor de positionering van de glijschijven de centreerdoorn voor de
glijschijven.
0,40 mm
sterke geluidsontwikkeling
verminderde veerkracht/bewegingsvrij-
heid
Slijtage
Slijtage
Slijtage
Slijtage/axiale speling
0,45 mm
Maatregel
Veereenheid vervangen
Veereenheid vervangen
O-ring vervangen
Splitpenbout vervangen
Glijschijf vervangen, zie hoofdstuk 11.1
Glijbus vervangen
0,50 mm 0,55 mm 0,60 mm
Afb. 13
