worden gemonteerd in een mechanisatie opstelling.
De besturingskast kan met diverse opties uitgevoerd
worden. Het is mogelijk dat in uw systeem niet alle
onderstaande opties of bedienelementen aanwezig zijn.
Ongeachte de aanwezigheid ervan zijn hieronder alle
bedienelementen omschreven. Zie voor meer informatie
ook de gebruiksaanwijzing van heet
draadaanvoersysteem.
WFS / AMPS:
In synergische las modes (synergisch CV, pulse GMAW,
STT), is de draadsnelheid WFS (wire feed speed) de
besturingsparameter, die alle andere variabelen
controleert. De gebruiker kiest de draadsnelheid
behorend bij de factoren als lasdoorsnede,
inbrandingsdiepte, heat input, etc. De Power Wave
gebruikt de draadsnelheid om zijn uitgangskarateristiek
in te stellen (lasspanning, lasstroom) volgens vast
geprogrammeerde instellingen. In niet-synergische
modes werkt de draadsnelheid als bij een conventionele
CV stroombron. Draadsnelheid en voltage worden apart
ingesteld.
In constant current modes (elektrode, TIG) bestuurd
deze de lasstroom.
VOLTS / TRIM:
In constant voltage modes (synergisch CV, standaard
CV) bestuurd deze de lasspanning.
Tijdens het synergisch pulslassen (alleen pulse GMAW)
kan de gebruiker de Trim instelling gebruiken om de
booglengte te regelen. Deze instelling is regelbaar
tussen 0.500 tot 1.500. Een Trim instelling van 1.000 is
een goed startpunt voor de meeste toepassingen.
455M/STT alleen: In STT mode, Kan de gebruiker de
Trim instelling gebruiken om de heatinput naar de las te
wijzigen.
Lassen mode
:
Wordt geselecteerd op naam (CV/MIG, CC/Stick Crisp,
Gouge, etc.) of door een mode nummer (10, 24, 71, etc.)
afhankelijk van de opties van de besturingskast. De
gekozen welding mode bepaald de laskarakteristiek van
de Power Wave. Zie ook onderstaande uitleg voor een
meer complete omschrijving van de lasmodes die
beschikbaar zijn in de Power Wave.
rc ontrol
A C :
Ook bekend als smoorspoelwerking of Wave Control.
Biedt de gebruiker de mogelijkheid de eigenschappen
van de lasboog in te stellen van "zacht" tot "hard" in alle
lasmodes. Deze is regelbaar van -10.0 tot +10.0, met
een middenstand van 00.0 (de middenstand 00.0 kan op
sommige Power Feed systemen als OFF weergegeven
worden). Zie ook hieronder voor een meer
gedetailleerde uitleg hoe Arc Control elke modes
aanpast.
Constant Voltage Lassen
Synergisch CV:
Voor elke draadsnelheid is er een overeenkomstige
lasspanning voorgeprogrameerd in de machine met
behulp van speciale software in de fabriek. De normaal
voorgeprogrammeerde lasspanning is een goed
gemiddelde bij een gegeven draadsnelheid, maar kan
naar wens aangepast worden. Wanneer de
draadsnelheid veranderd, wijzigt de Power Wave
automatisch de lasspanning overeenkomend met de
laskarakteristiek die daarby hoort.
Niet Synergisch CV:
Dit type CV mode gedraagt zich zoals een conventionele
CV stroombron. Voltage en draadsnelheid kunnen
onafhankelijk van elkaar ingesteld worden. De gebruiker
moet dan ook bij elke wijziging van de lasspanning ook
de draadsnelheid aanpassen.
Alle CV Modes:

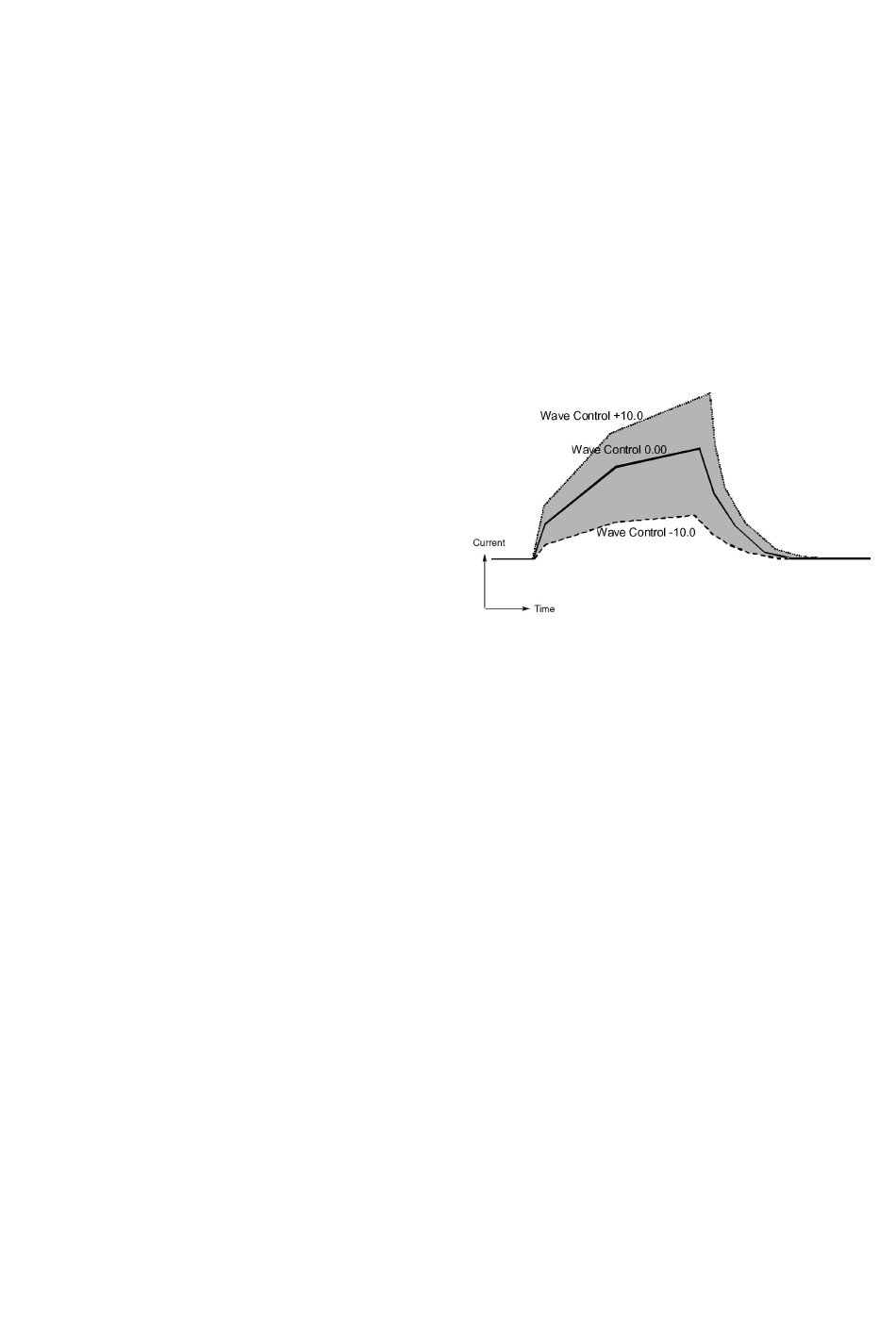

Arc Control, vaak ook wel wave control genoemd, regeld
de inductie van de puls vorm. Dee wave control regeling
is te vergelijken met de smoorspoelwerking in
conventionele machines. Daardoor geeft het opvoern
van de wave control groter dan 0.0 een hardere "Koude"
lasboog, terwijl waarden van de wave control lager dan
0.0 een zachtere maar meer "warme" lasboog geeft (zie
ook figuur hieronder).
Puls Lassen
Puls lasprocedure zijn ingesteld met een gemiddlede
booglengte variabele. Tijdens het pulslassen is de
booglengte heel afhankelijk van de pulsvorm.
Piekstroom, grondstroom, stijgtijd en daaltijd hebben
allemaal invloed op de lasspanning. De exacte
lasspanning bij een bepaalde draadsnelheid kan alleen
opgegeven wordn wanneer alle parameters bekend zijn.
Het gebruiken van een vaste preset boogspanning is
onmogelijk en in plaats daarvan kan de gebruiker de
gewenste booglengte instellen met "trim".
Met Trim regelt de gebruiker de booglengte en de
waarde is instelbaar tussen 0.50 en 1.50, met een
nominale waarde van 1.00. Trim waarden groter dan
1.00 vergroot de booglengte, terwijl waarden kleiner dan
1.00 verkleint de booglengte.
De meste puls lasprogramma's zijn synergisch.
Wanneer de draadsnelheid aangepast, dan rekent de
Power Wave automatisch de pulsvormparameters door
om de lasboog zo gelijk mogelijk te houden.
De Power Wave gebruikt een "actieve besturingl" om
veranderingen in de uitsteeklengte tijdens het lassen te
compenseren. (Uitsteklengte is de afstand van
contacttip tot het werkstuk). De Power Wave
pulsvormen zijn geoptimaliseerd voor 19mm
uitsteeklengte. De actieve besturing ondersteund
uitsteeklengtes tussen 13 en 32mm. Bij zeer lage of
juist zeer hoge draadaanvoersnelheid kan deze waarde
varieren door de fysische beperkingen van het
lasproces.
Arc Control, vaak ook wel wave control genoemd, in puls
programma's usually, regelt de focus of vorm van de
