mejor rendimiento.
Primero, tener en cuenta el proceso de soldadura y la
parte a soldar. Escoger el electrodo, diámetro, gas de
protección y proceso (GMAW, GMAW-P, etc.).
Segundo, encontrar el programa en el software de
soldadura que mejor se adapte al proceso de soldadura
deseado. El software estándar instalado con las Power
Wave abarca una amplia gama común de procesos de
soldadura donde encontrará la mayoría de sus
necesidades. Si necesita un programa de soldadura
especial, contacte con Lincoln Electric.
Para hacer una soldadura, la Power Wave necesita
conocer los parámetros deseados de la soldadura. La
familia de los devanadores Power Feed (PF) comunica
los ajustes a la Power Wave a través de la conexión del
cable de control. Longitud de Arco, velocidad
alimentación del hilo, control de arco, etc. son
comunicaciones digitales via cable de control.
Ajustes de la soldadura
Todos los ajustes son hechos en el componente del
sistema conocido como interface del usuario (Caja
Control), el cual contiene los interruptores, botones, y
display necesarios para el control de la Power Wave y
del devanador Power Feed. Normalmente, la caja de
control se suministra como una parte del devanador.
Esta puede montarse directamente en el mismo
devanador, enfrente de la fuente de corriente, o
separada, así como en una columna de soldadura.
Como la Caja de Control puede estar configurada con
varias opciones, su sistema puede no tener todos los
siguientes ajustes. Sin tener en cuenta su
disponibilidad, todos los controles están descritos a
continuación. Para más información, consulte el manual
de instrucciones del devanador Power Feed.
WFS (Velocidad Alimentación Hilo)/ AMPS:
En los modos de soldadura sinérgicos (CV sinérgico,
GMAW pulsado, STT), el parámetro WFS (velocidad
alimentación del hilo) es el que controla el resto de
variables. El usuario ajusta el WFS de acuerdo a los
factores tales como tamaño de la soldadura,
requerimientos de penetración, aporte térmico, etc.
Entonces la Power Wave utiliza el WFS para ajustar sus
características (corriente de salida, voltaje de salida) de
acuerdo con los ajustes preprogramados. En los modos
no sinérgicos. El control WFS funciona más como una
fuente de corriente convencional CV donde los ajustes
del voltaje y el WFS son independientes. Por tanto,
para mantener las características del arco el operario
debe ajustar el voltaje para compensar algún cambio
hecho en la velocidad del hilo.
En los modos de corriente constante (electrodo, TIG)
este control ajusta la corriente de salida.
VOLTS / TRIM:
En los modos de voltaje constante (CV Sinérgico, CV
estándar) este control ajusta la tensión de la soldadura.
En modo de soldadura Sinérgico pulsado (sólo GMAW
pulsado) el operario puede cambiar el Trim para regular
la longitud del arco. Se puede regular desde 0.500 a
1.500. Un Trim inicial de 1.000 es un buen punto de
inicio en la mayoría de los casos.
Sólo 455M/STT: En el modo STT, el operario puede
ajustar el Trim fijando cambiar el total del aporte térmico
a la soldadura.
Modo Soldadura
Puede seleccionarse por nombre (CV/MIG,
CC/Electrodo Crisp, Arquear, etc.) o por número (10, 24,
71, etc.) dependiendo de las opciones de la Caja de
Control. Seleccionando un modo de soldadura, se
determinan las características de salida de la Power
Wave. Para una descripción más completa de los
modos de soldadura disponibles en la Power Wave, ver
la explicación a continuación.
Control del Arco:
También conocida como Inductancia o Control de Onda.
Permite al operario variar las características del arco
desde suave "soft" a crispado "harsh" en todos los
modos de soldadura. Es regulable desde -10.0 a +10.0,
con un ajuste nominal de 00.0 (el ajuste nominal de 00.0
en algunos paneles de control de devanador, se puede
visualizar como OFF). Ver las descripciones de los
Modos de Soldadura para más información acerca de
cómo el Control del Arco afecta a cada modo de
soldadura.
Soldadura Voltaje Constante
CV Sinérgico:
Para cada velocidad de alimentación, el voltaje
correspondiente está preprogramado de serie en la
máquina a través de un software especial. El voltaje
nominal preprogramado es el mejor voltaje medio para
una velocidad de la alimentación, pero puede ser
ajustado según se desee. Cuando cambia la velocidad
de la alimentación, automáticamente la Power Wave
ajusta el nivel de voltaje para mantener las
características del arco similares a través del rango
WFS.
CV No Sinérgico:
En el modo CV funciona como una fuente de corriente
convencional. Los ajustes de Voltaje y WFS son
independientes. Además para mantener las
características de arco, el operario puede ajustar el
voltaje para compensar cualquier cambio hecho en el
parámetro WFS (velocidad de hilo).

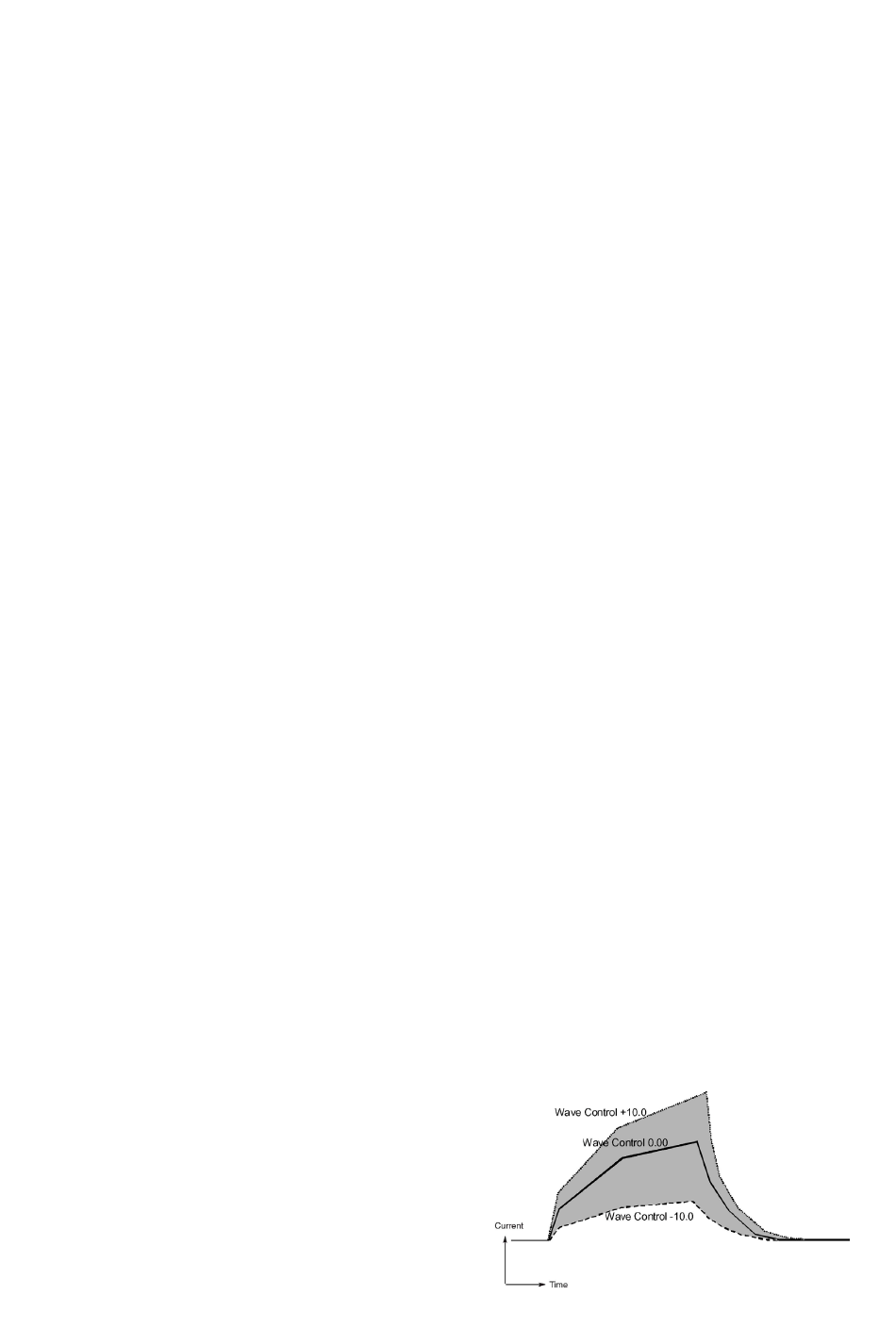

Todos los Modos CV:
El Control del Arco, a menudo se refiere como a un
Control de Onda, ajusta la inductancia de la forma de
onda. El ajuste de Control de Onda es similar a la
función "pinch" en que ésta es proporcionalmente
inversa a la inductancia. Además, incrementando el
control de onda mayor que 0.0 el resultado es rugoso, el
arco frio, mientras que disminuyendo el control de onda
menor que 0.0 proporciona suavidad, arco caliente (ver
dibujo a continuación).
