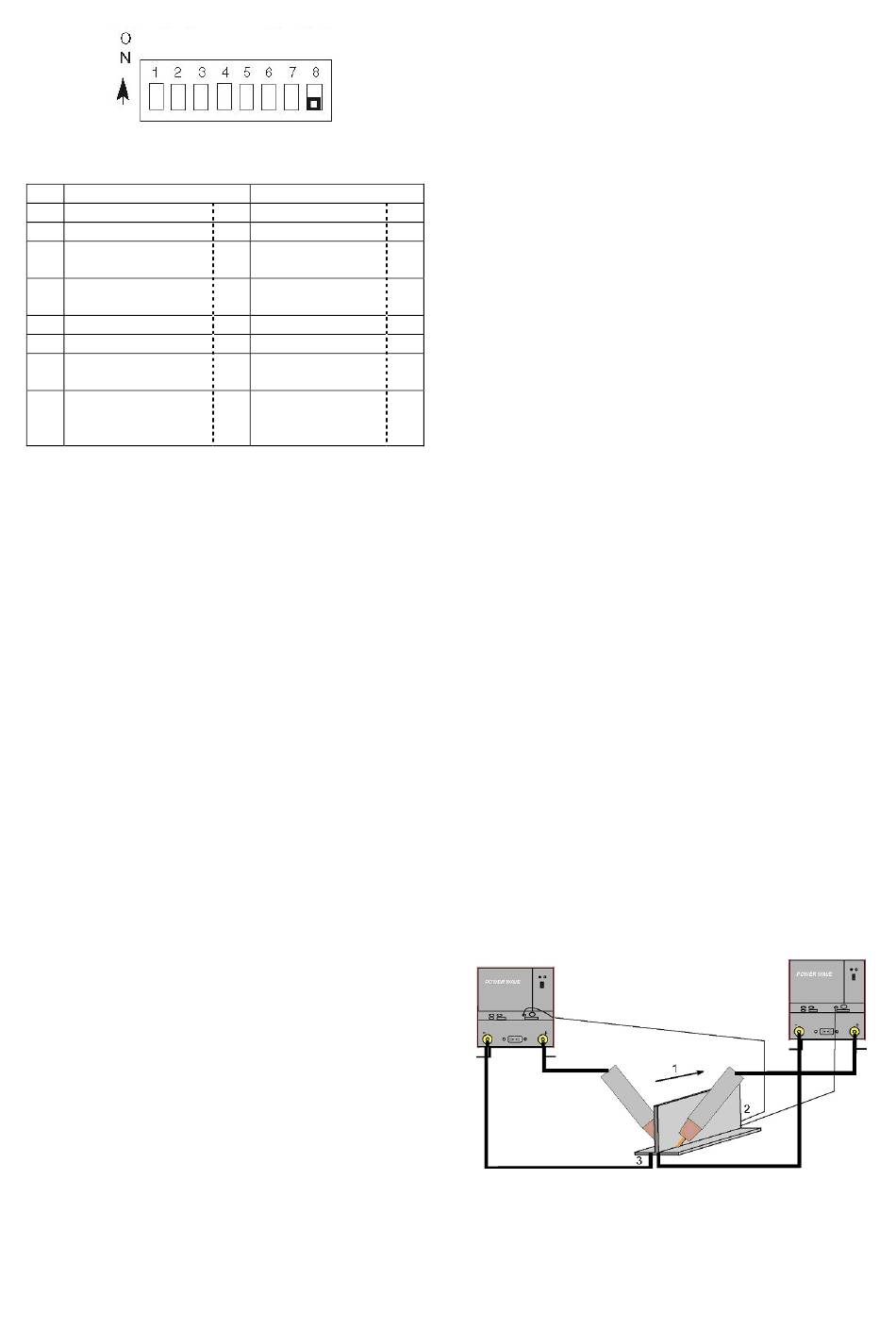

Configuración de serie del interruptor DIP por
defecto:
Sw 455M
1 No utilizado
2 No utilizado
Equipado grupo 1
3
seleccionado
Equipado grupo 2
4
seleccionado
5 No utilizado
6 No utilizado
Configuración
7
autom. (activar=off)
Cable sensor masa
8
(conectado=on)
•
Coloque la tapa y los tornillos. La placa de control
"leerá" al colocar el interruptor de potencia hacia
arriba (up), y configurará adecuadamente el sensor
voltaje masa.
Sensor voltaje electrodo
Automáticamente a través del software se activará o
desactivará el sensor de voltaje electrodo. El cable
sensor (67) voltaje electrodo está en el interior de la
manguera que va al devanador y conéctelo siempre
cuando el motor de arrastre esté presente.
Importante: En todos los procesos semiautomáticos,
se debe configurar la polaridad electrodo en el control
del alimentador. De no hacerlo puede provocar una
corriente de salida demasiado elevada.
Interconexiones Power Wave a
Devanador semiautomático Power
Feed
La Power Wave y la familia de los devanadores
semiautomáticos Power Feed se comunican con un
cable de control de 5 conductores (K1543). El cable de
control consiste en 2 cables de potencia, un conductor
doble trenzado para comunicación digital, y un cable
para detector de voltaje. Los cables están diseñados
para facilitar su extensión de manera que se puedan
conectar desde los extremos (el total del cable de
control no debe exceder la long. de 30,5m). El zócalo
de salida en la Power Wave está situado bajo la tapa de
bornes de salida en la parte inferior del panel frontal. El
zócalo de entrada en el Power Feed está situado en la
parte trasera del alimentador, o en la parte inferior de la
interconexión.
Por su propio interés, los cables de control y soldadura
pueden dirigirlos hacia la parte de atrás a la derecha o a
la izquierda sin tensar (bajo la tapa de los bornes de
salida), y a lo largo de los perfiles situados en la base de
la Power Wave, por la parte posterior de los perfiles, y
entonces al devanador.
Debido a la flexibilidad de la plataforma la configuración
puede variar. A continuación se muestra una
descripción general del sistema. Para una configuración
455M/STT
# No utilizado
# No utilizado
Off No utilizado
Off No utilizado
# No utilizado
# No utilizado
Off No utilizado
Cable sensor
Off masa
(conectado=on)
específica, consultar el manual de instrucciones del
Power Feed.
Descripción del sistema
La familia de productos Power Feed y Power Wave M
utilizan un sistema de comunicación digital denominado
Arc Link. Ponga simplemente ArcLink permite que se
pueda pasar una gran información a gran velocidad
entre los componentes del sistema (nudos). El sistema
necesita sólo dos hilos para la comunicación, porque es
#
como una estructura buslike, los componentes pueden
#
ser conectados a la red (network) sin ninguna orden,
simplificándose la puesta en marcha del sistema.
#
Cada "sistema" debe contener sólo una fuente de
#
corriente. El tipo de devanador determina la cantidad de
#
devanadores. Ver el manual de instrucciones para más
#
detalles sobre el devanador.
#
Soldando con múltiples Power Waves
PRECAUCION: Debe tener un cuidado especial
On
cuando estén soldando simultáneamente con más de
una Power Wave en una misma pieza. Puede ocurrir
que un soplo magnético o una interferencia pueden
amplificarse en el arco.
Cada Power Wave necesita un cable masa desde el
borne de masa de la máquina al punto de soldadura.
No combinar todos los cables de masa en un solo punto.
Las direcciones de desplazamiento de la soldadura
deben ser en dirección contraria al cable de masa como
se muestra abajo. Conecte todos los cables sensores
de masa de cada fuente de corriente a la pieza a soldar
al final de la soldadura.
Para obtener los mejores resultados cuando suelde en
pulsado, ajuste el diámetro y velocidad de hilo por igual
en todas las Power Wave. Cuando estos parámetros
son iguales, la frecuencia de pulsado será la misma,
ayudando a estabilizar los arcos.
Cada pistola de soldadura necesita por separado un
regulador de gas para un caudal de gas adecuados.
No intentar suministrar gas de protección para dos o
más pistolas desde un solo regulador.
Si está utilizando un sistema antiproyecciones, cada
pistola debe tener un sistema antiproyecciones
individual (ver dibujo inferior).
1. Dirección desplazamiento.
2. Conecte todos los cables sensores de masa al final
de la unión.
3. Conecte todos los cables sensores de soldadura al
principio de la unión.
