de machine ingeschakeld is, (verbindt draden 444
and X3A tezamen aan de uitgang van de solid state
fan controle relais, achterop de Control PC board
behuizing (zie ook het bedradingsschema).
•
Plaats de machine weg van radio bestuurde
installaties. Normaal bedrijf van kan de werking van
radiobestuurde apparatuur beïnvloedden. Dit kan
resulteren in slechte of geen werking van de
aanwezige apparatuur of gevaar opleveren voor
anderen. Leer de sectie elektromagnetische
compatibiliteit elders in deze gebruiksaanwijzing.
•
Gebruik de machine niet daar waar de
omgevingstemperatuur groter is dan 40°C.

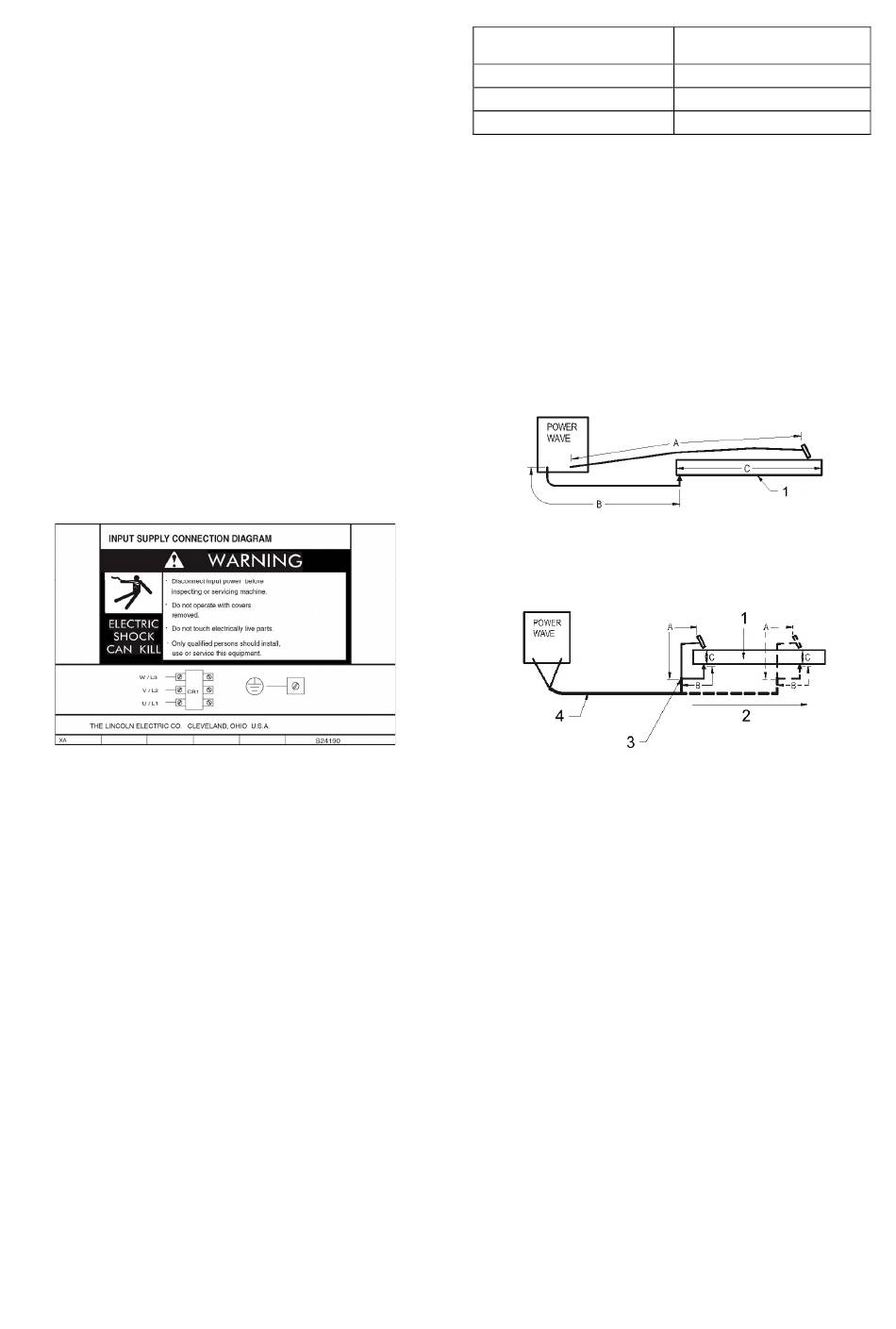

Aansluiting Voedingsspanning
Alleen gekwalificeerde technici mogen deze
stroombronnen aansluiten. Aansluitingen moeten
voldoen aan de lokaal geldende regelgeving.
Gebruik een 3 phasen voeding. Een 45mm opening
voor opname van de trekontlasting zit aan de
linkerbovenzijde naast de deur die toegang geeft tot het
aansluitpaneel. Sluit L1, L2, L3 en Aarde aan zoals
aangegeven op het aansluitschema op de binnenzijde
van het deurtje naar het aansluitpaneel of zie
onderstaande afbeelding.
Controleer de Aarde aansluiting, Primaire spanning, fase
en frequentie alvorens de machine in te schakelen. De
maximaal toelaatbare voedingsspaning staat
aangegeven in de technische gegevens van deze
gebruiksaanwijzing en op het typeplaatje van de
machine.
De noodzakelijke zekeringswaardes kabeldoorsnedes
zijn aangegeven in de technische specificatie s van deze
gebruiksaanwijzing.
Aansluitingen Uitgang
Een systeem met Twist-Mate™ kabelkoppelingen wordt
gebruikt voor het aansluiten van de laskabels. Zie
verder onderstaande instructies voor meer informatie
over het aansluiten van de machine afhankelijk van de
toepassing.
Aansluiten Las- en Werkstukkabel
Sluit een werkstukkabel met de juiste lengte en
doorsnede aan op de juiste aansluiting op de machine.
Verzeker u ervan dat de verbinding metaal op metaal
elektrisch contact maakt. Voor de best mogelijke
resultaten en om interferentie te voorkomen is het
raadzaam alle kabel direkt naar het werkstuk te leiden.
Vermijd grote lengtes kabel en roll de overgebleven
kabel niet op.
Minimum doorsnede werkstuk en elektrode kabels:
Lasstroom
(60% Inschakelduur Cycle)
400A
500A
600A
Opmerking: K1796 coaxiale laskabel word aanbevolen
om inductie over grotere lengtes kabel te reduceren.
Speciaal tijdens het Pulslassen of voor de PW
455M/STT tijdens STT applicaties.
Inductie in laskabel en het effect op Puls lassen
Tijdens Pulslas proceesen zal inductie in de laskabel het
lasgedrag negatief beïnvloeden. Traditionele laskabels
kunnen gebruikt worden wanneer de totale stroomkring
korter is dan 15 meter. Bove de 15 meter wordt het
gebruik van K1796 Coaxiale laskabels aanbevolen. De
lengte van de stroomkring wordt als volgt bepaald:
Lengte = Lengte laskabel (A) + Lengte Werkstukkabel
(B) + Lengte werkstuk (C) (zie ook figuur hieronder).
1. Werkstuk.
Een verplaatsbare werkstukaansluiting is voor lange
werkstukken noodzakelijk om de totale stroomkring
korter dan 15 meter te houden (zie onderstaand figuur).
1. Werkstuk.
2. Verplaatsbare werkstukklem.
3. Meet vanaf buitenzijde van de kabel.
4. K1796 coaxiale kabel.
De meeste lasapplicaties worden uitgevoerd met de
elektrode aan de pluspool (+). Sluit voor deze
toepassing de elektrodekabel aan tussen de
draadaanvoerkoffer en de positieve (+) stekkerdoos op
de Power Wave (achter de geveerde beschermkap
onderaan de voorzijde van de machine). Sluit het
andere uiteinde van de elektrodekabel aan op de
draadaanvoerplaat. Verzeker u ervan dat de verbinding
goed elektrisch contact maakt. De doorsnede van de
elektrodekabel moet voldoen aan de in de scpecificatie
gestelde eisen. Sluit een Werkstukkabel tussen
werkstuk en de negatieve (-) stekkerdoos. De
verbinding met het werkstuk moet stevig vastzitten en
goed elektrisch contact maken, speciaal wanneer er
Puls gelast wordt.
Alleen 455M/STT: Wanneer er volgens de STT
procedure gelast gaat worden, moet men gebruik maken
van de aansluiting "STT". (Indien gewenst kunnen ook
andere processen via deze aanluiting gelast worden,
hoewel de maximale stroom beperkt wordt to 325A).
Voor niet-STT proceesen is het gebruik van de Positieve
(+) aansluiting, zodat het gehele vermogen beschikbaar
is, aan te bevelen. Verbind onder geen voorwaarde
"STT" en "Power Wave" aansluitingen aan elkaar. Het
Parallel verbinden zal het STT circuit buiten werking
69
Minimum koperdoorsnede
(tot 30m. lengte)
2
70mm
2
95mm
2
95mm
