Raccordement
Utiliser un câble instrumentation 1 tierce blindée
Préparation du câble : Voir Figure 7.
Retirer la gaine sur environ 7cm, en faisant bien attention de ne pas couper le fil de continuité
de blindage.
Dénuder les fils conducteurs sur 8mm.
Torsader les fils.
Fil de continuité de blindage
Notice technique ECHO SAMSYS

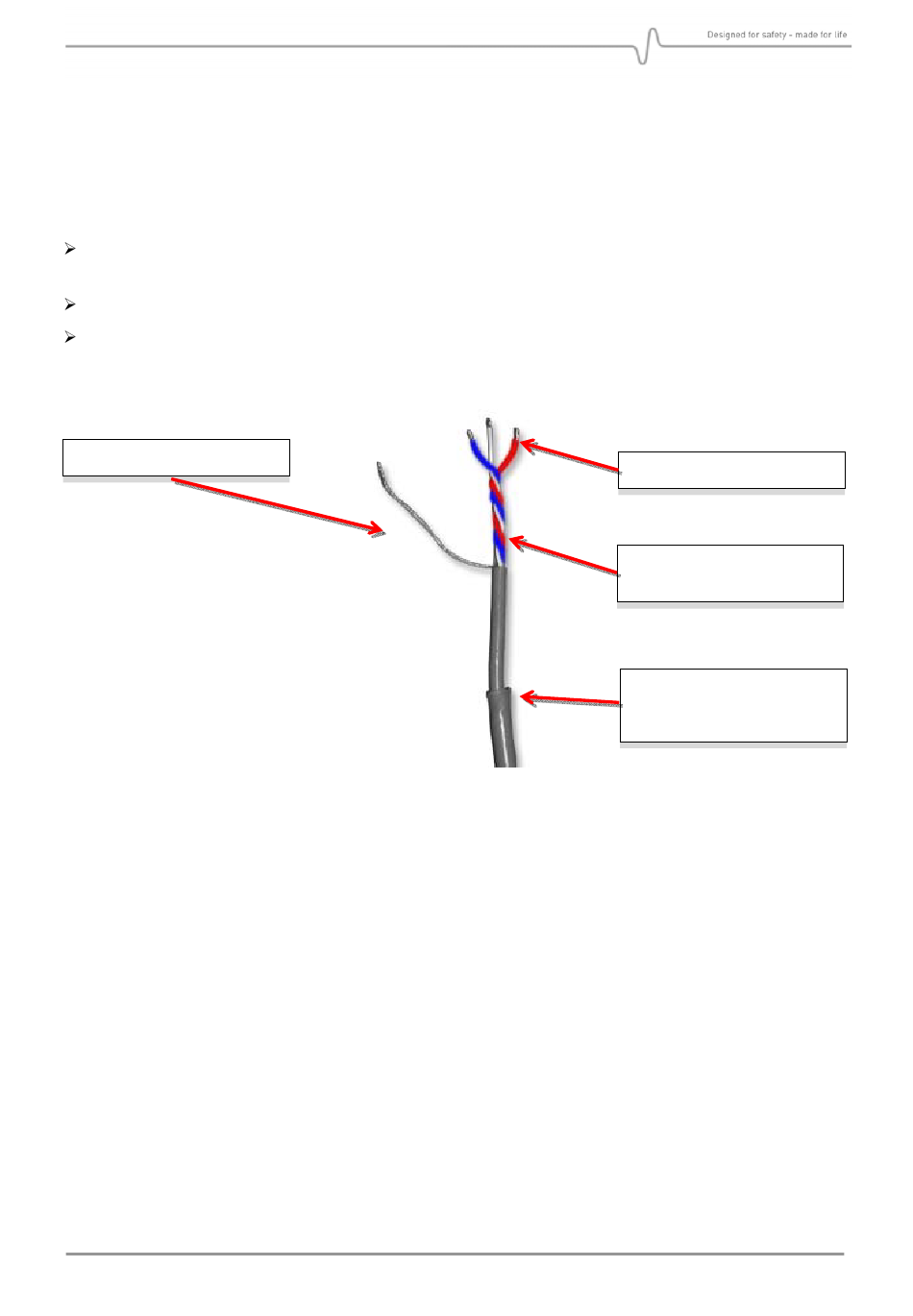

Figure 7 : Préparation du câble
page 19/70
Dénuder chaque brin sur 8mm
Retirer la gaine et torsader les
brins entre eux
Couper l'armature.
Dans le cas d'utilisation de
câble avec armature.
NOSP0014451-06 (01/2013)
