3.4.
Raccordement pneumatique
3.4.1.
Rappel des caractéristiques des lignes :
Le tube utilisé doit être de diamètre intérieur 4mm et extérieur 6mm.
-
Il doit être placé sous tube IRO par l'installateur.
-
La longueur du tube ne doit pas excéder 400 mètres par voie.
-
La somme des longueurs des tubes de voies ne doit pas dépasser 1400 mètres. Au-delà, il est
-
conseillé d'utiliser un coffret avec pompe de balayage pour diminuer les temps d'analyse.
Au maximum 5 buses de prélèvement par ligne.
-
3.4.2.
Raccordement des buses de prélèvement :
Une voie peut supporter au maximum 5 buses de prélèvement.
Les buses seront fixées par leur lyre à une hauteur de 1,80 mètre.
Utiliser des robinets d'équilibrage afin de compenser les pertes de charge causées par les
longueurs de tubes inégales et obtenir une aspiration sensiblement identique sur chaque buse.
Utiliser un débitmètre (non fourni) pour contrôler les débits.
Vers centrale
SAMSYS
Notice technique ECHO SAMSYS
Té de
raccordement
Buse de
prélèvement

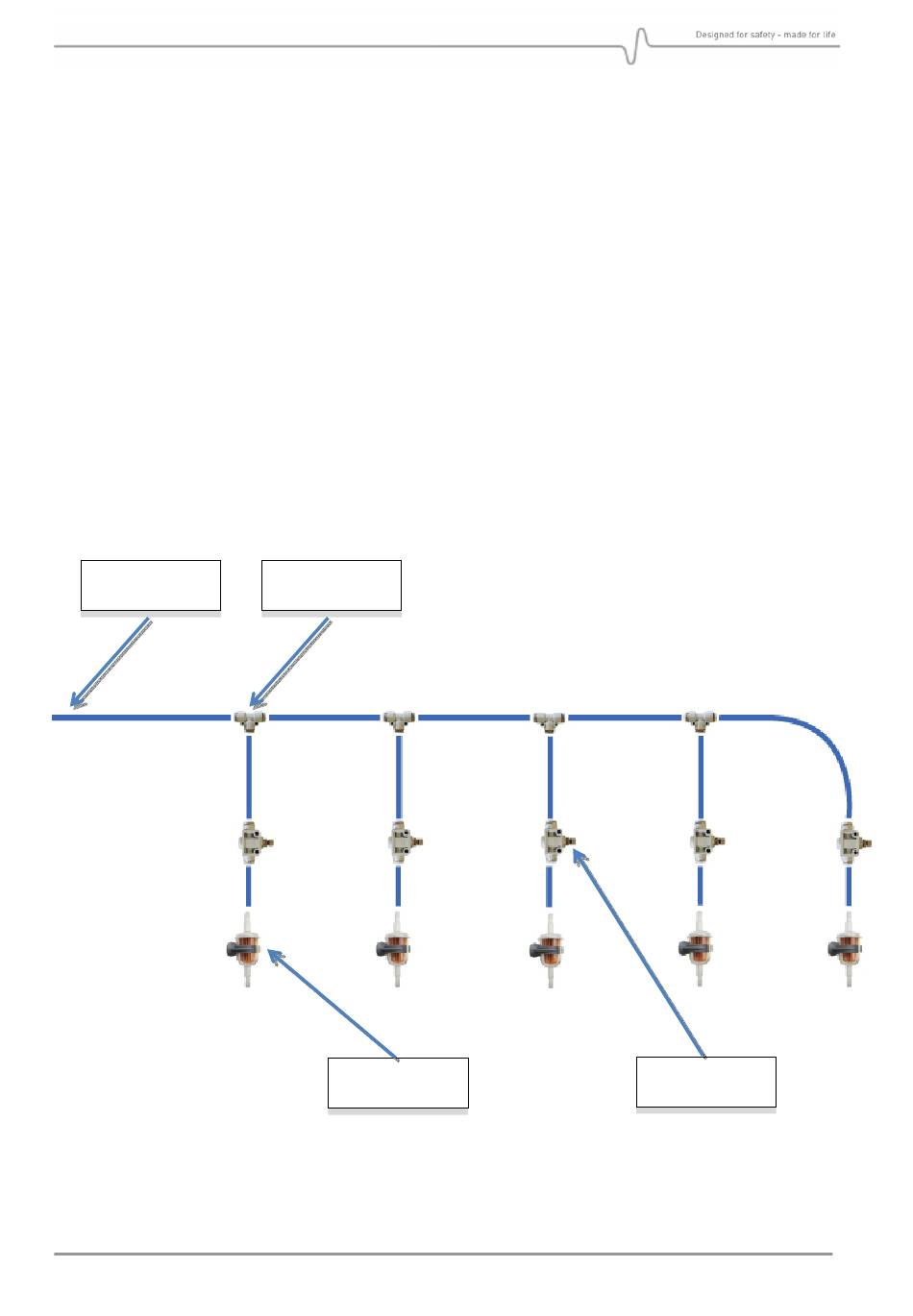

Figure 5 : Raccordement des buses de prélèvement
page 14/70
Robinet
d'équilibrage
NOSP0014451-06 (01/2013)
