Tous les borniers de raccordements sont positionnés sur l'avant de la carte de commande.
Ils sont séparés en deux parties :
Le bornier « RELAIS », situé sur la gauche de la carte est réservé aux asservissements et admet
une tension maximale de 250 VAC.
Le bornier « GENERAL » situé sur la droite de la carte est réservé aux fonctions diverses.
Borniers RELAIS :
Câblage des asservissements
Relais 2
Notice technique ECHO SAMSYS

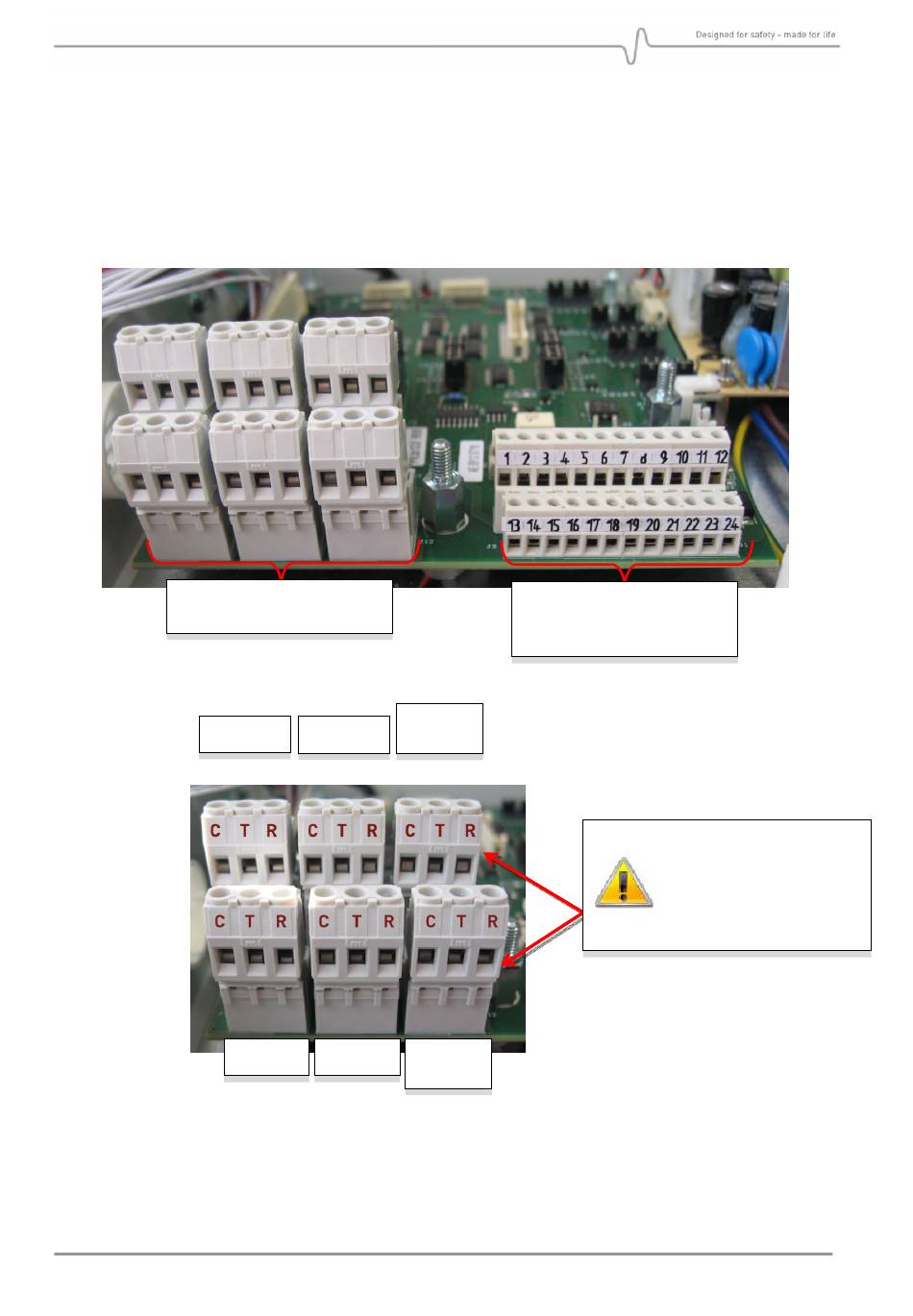

Figure 3 : Position des borniers de raccordement
Relais de
Relais 4
Relais 1
Relais 3
Figure 4 : Câblage du bornier « RELAIS »
Borniers GENERAL :
Câblage des alimentations et
fonctions diverses
défaut
Relais de
défaut
page 12/70
Il n'y a qu'un seul relais de
défaut.
Les bornes de raccordement
des contacts sont doublées
afin de permettre un câblage
plus aisé
NOSP0014451-06 (01/2013)
